Cách lắp đặt van bướm đơn giản trong 10 bước

Cách lắp đặt van bướm đơn giản trong 10 bước

Cách lắp đặt van bướm là chủ đề được nhiều độc giả quan tâm thời điểm hiện nay, nhờ tính phổ biến cũng như công dụng hiệu quả của van bướm trong cuộc sống. Hôm nay, hãy cùng Vattuaz tìm hiểu cách lắp đặt van bướm chỉ trong 10 bước đơn giản mà bạn hoàn toàn có thể tự thực hiện tại nhà nhé.

Những điều cần biết trước khi tìm hiểu cách lắp đặt van bướm:

• Trước khi đi vào tìm hiểu cách lắp đặt van bướm, ta cần nắm được những điều căn bản trước tiên để quá trình lắp đặt diễn ra suôn sẻ và không gặp sự cố.

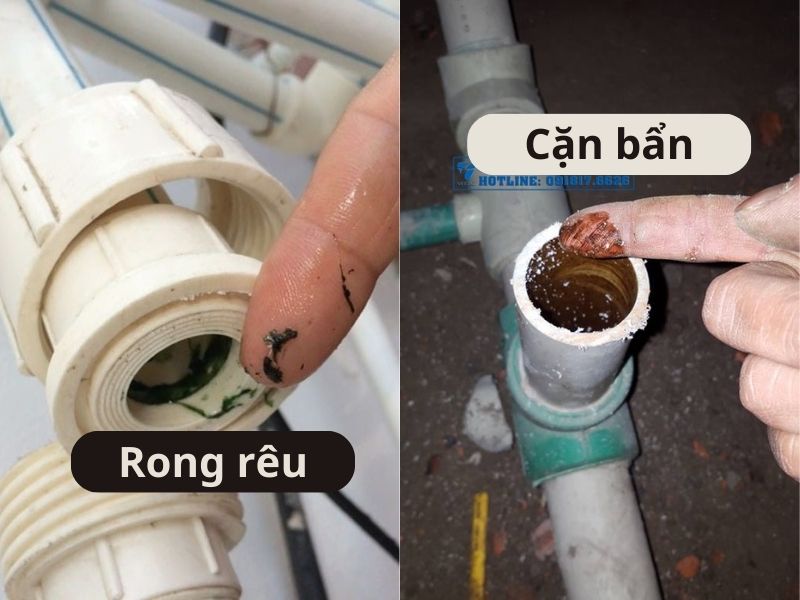

• Vệ sinh kỹ càng đường ống: Làm sạch hoàn toàn bên trong đường ống bằng nước sạch, loại bỏ các dị vật trên đường ống bằng bình xịt khí hoặc phương pháp khác.
• Kiểm tra thông số van: Đảm bảo thông số kỹ thuật và hiệu suất của van phù hợp với hệ thống muốn lắp đặt.
• Kiểm tra tình trạng van: Kiểm tra kỹ vật liệu van và đĩa trước khi tiến hành lắp đặt, đảm bảo không xảy ra tình trạng nứt, đứt hay vỡ vòng làm kín cũng như lỗi trong quá trính lưu trữ và vận chuyển.
• Nhanh chóng lắp đặt: Tiến hành lắp đặt càng nhanh càng tốt sau khi mở hộp van, không tự ý nới lỏng các bộ phận trên van như ốc vít, đai ốc,…
• Tiêu chuẩn kết nối: Sử dụng đúng loại mặt bích, đúng loại tiêu chuẩn để cố định van bướm mặt bích.

Cách lắp đặt van bướm – Bước chuẩn bị

Sau khi tìm hiểu những điều cần biết trước khi học cách lắp đặt van bướm, ta sẽ đi vào các công tác chuẩn bị để thực hành cách lắp đặt van bướm như sau:

Chuẩn bị về kỹ năng và kiến thức

• Chuẩn bị nền tảng kiến thức đầy đủ về van bướm trước khi lắp đặt
• Nắm rõ các kỹ năng lắp đặt cơ bản
• Đọc hiểu bản vẽ, hướng dẫn cách lắp đặt van bướm
• Nghiên cứu kỹ lưỡng loại van sử dụng cũng như đường ống tiến hành lắp đặt
• Đảm bảo sử dụng loại van bướm phù hợp với hệ thống

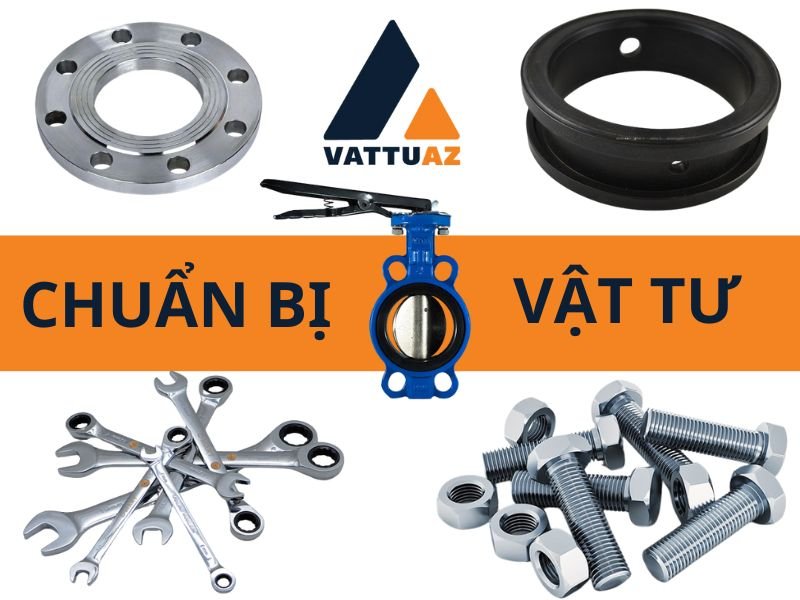

• Chuẩn vị về dụng cụ và vật tư

Để tiến hành lắp đặt van bướm, ta cần chuẩn bị đầy đủ các loại dụng cụ và vật tư sau:

Mặt bích: Đảm bảo sử dụng loại mặt bích có tiêu chuẩn đúng với tiêu chuẩn của loại van bướm được sử dụng. (Số lượng: 2 cái)

• Ron (Seal) làm kín: Vật bằng cao su nằm giữa van bướm và mặt bích, giúp tránh hiện tượng rò rỉ hay lưu chất trên đường ống. (Số lượng: 2 cái)
• Bulong siết: Dùng để liên kết các mặt bích và van vào đường ống, đảm bảo sử dụng loại bulong có kích cỡ phù hợp với mặt bích. (Số lượng: Phụ thuộc tiêu chuẩn mặt bích)
• Dụng cụ lắp đặt và hỗ trợ (Cờ lê, mỏ lết,…): Dụng cụ dùng để bắt chặt bulong.

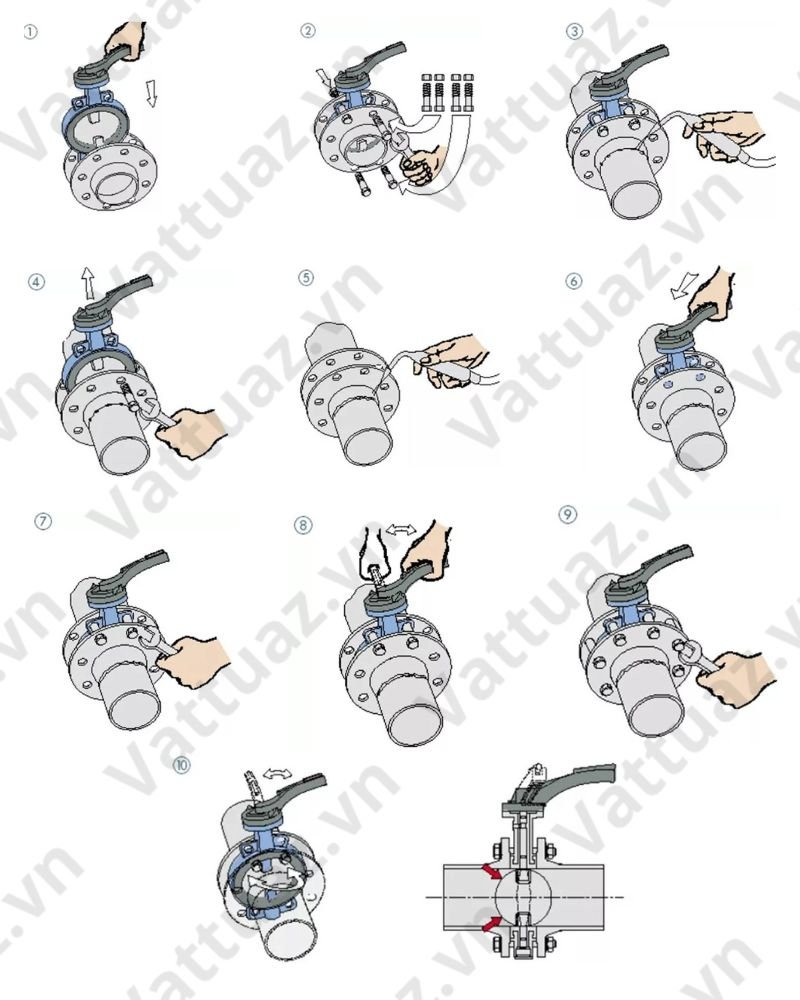

Cách lắp đặt van bướm trong 10 bước đơn giản

Sau khi nắm rõ các bước chuẩn bị, ta sẽ cùng tìm hiểu cách lắp đặt van bướm chỉ trong 10 bước đơn giản mà bạn có thể thực hiện ngay tại nhà.

bước 1:

Đặt van bướm vào vị trí giữa hai mặt bích đường ống. Vị trí đặt van cần phải chính xác, sao cho các lỗ định vị thân van bướm trùng khớp với các lỗ bulong.

bước 2:

Đặt các bulong cùng đai ốc vào các lỗ mặt bích. Chỉnh gioăng cao su cho trùng khớp với mặt bích cùng lỗ bulong, sau đó tiến hành siết chặt bulong lại.

bước 3:

Sử dụng phương pháp hàn điểm để gá hai mặt bích trên đường ống đối với ống kim loại và van kim loại. Trường hợp ống nhựa với mặt bích nhựa ta sẽ dùng keo dán điểm.

bước 4:

Tháo van bướm ra khỏi đường ống sau khi mặt bích đã được hàn cố định. Dùng cờ lê tháo bulong và từ từ nhấc van ra khỏi đường ống.

bước 5:

Hàn kĩ hai mặt bích vào đường ống, cần hàn hoặc dán keo (đối với van – ống nhựa) thật kỹ và chính xác để tránh xảy ra trường hợp rò rỉ chất lưu trong quá trình vận hành.

bước 6:

Tái thực hiện bước 1, căn chỉnh van sao cho khi đi vào vận hành sẽ thuận tiện nhất cho việc đóng mở van (Với tay kẹp hoặc tay quay)

bước 7:

Căn chỉnh van sao cho đều với lỗ mặt bích để có thể dễ dang bắt bulong. Sau đó tiến hành bắt bulong nhưng chưa siết chặt.

bước 8:

Thử đóng/mở van để kiểm tra xem đĩa van có bị kẹt hay không, đảm bảo đĩa van có thể tự do đóng mở. Vận hành thử tay gạt và tay quay, đảm bảo có thể thao tác thuận lợi.

bước 9:

Tiến hành siết chặt bulong và đai ốc, đảm bảo van được cố định chắc chắn vào đường ống

bước 10:

Về cơ bản mọi thứ đã xong, nhưng cần thử vận hành van lại lần nữa để đảm bảo không xảy ra sự cố trong quá trình hoạt động

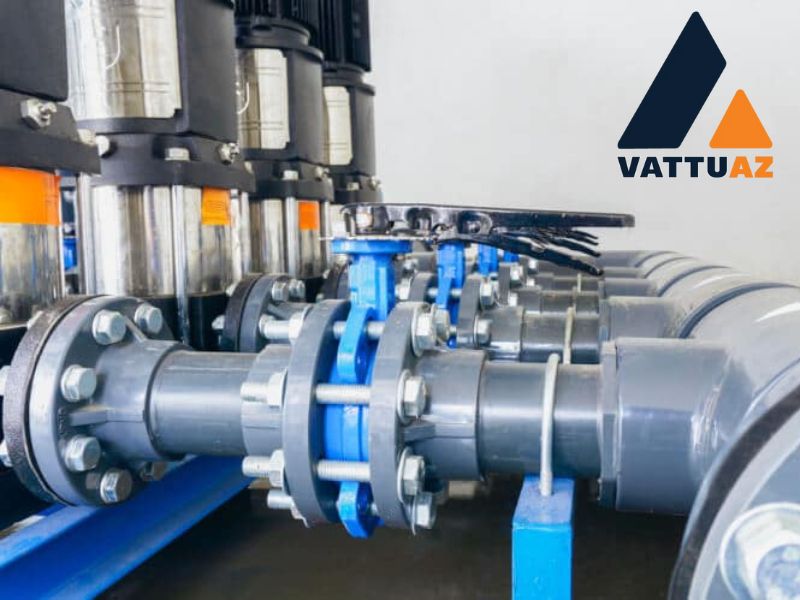

Những điểm cần lưu ý trong cách lắp đặt van bướm

Trong quá trình thực hiện lắp đặt van bướm, ta cần lưu ý một số thứ để quá trình lắp đặt diễn ra thuận lợi và đạt hiệu suất cao.

• Đối với van bướm điện, bạn có thể lắp đặt ở mọi góc độ trên đường ống. Nhưng để thuận tiện cho việc bảo trì thì nên tránh lắp lộn ngược
• Van có thể lắp đặt hầu như ở mọi hướng, nhưng ưu tiên lắp theo chiều thẳng đứng.
• Khi lắp đặt van bướm cần phải đảm bảo rằng bề mặt mặt bích cùng với vòng cao su làm kín được đặt chính xác ở giữa.
• Khi tiến hành lắp van trực tiếp vào máy bơm hoặc vào van khác, hãy bổ sung thêm miếng đệm hoặc một đoạn đường ống ngắn ngay giữa chúng để đĩa van có thể đóng/mở một cách dễ dàng nhất.
• Cần đảm bảo mặt bích không bị hiện tượng cong vênh hoặc sai lệch của van bướm có liên quan đến mặt bích.

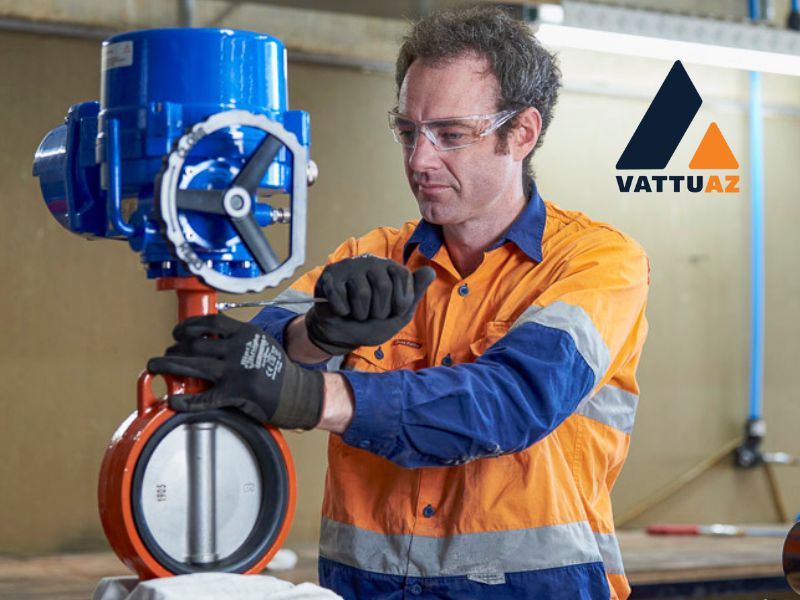

Quy tắc khi vận hành và bảo trì van bướm

Trong quá trình vận hành và bảo dưỡng van bướm, cần chú ý đến những điều sau đây:

Quy tắc 1: Cần phải duy trì van bướm luôn sạch sẽ, đặc biệt là cần tiến hành bôi trơn định kỳ vào những bộ phận lộ ra ngoài cùng với bên trong khi hoạt động.

Quy tắc 2: Đối với những vị trí van ít khi hoạt động thì sau khoảng từ 2-3 năm các bạn nên tháo hẳn van bướm ra để tiến hành kiểm tra toàn bộ các bộ phận của van bướm, từ các bộ phận bên trong như tấm đệm, đĩa van, gioăng cao su,… nhằm kiểm tra xem van bướm còn đủ độ kín để làm việc bình thường hay không. Nếu xảy ra vấn đề gì thì cần có phương án khắc phục ngay trước khi đưa vào sử dụng lại.

Quy tắc 3: Tuy rằng van bướm có thể được sử dụng để điều tiết dòng chảy, nhưng không nên lạm dụng quá nhiều bởi nó dễ bị hư hỏng khi các bạn mở van ở góc 15°-75°.

Quy tắc 4: Trong quá trình điều tiết dòng chảy, cần lưu ý kỹ một điều rằng trên van bướm có 2 phần: phần cố định được gắn trên thân van gồm có lá kim loại có răng thăng hoa và phần di động là một chiếc chốt được gắn trên cần van.

Cấu tạo này nhằm mục đích cố định góc mở của van, không cho dòng lưu chất tác động dẫn đến sự thay đổi góc độ đóng mở ban đầu.
