Sản phẩm Van điện từ là 1 trong những sản phẩm van điện vô cùng thông dụng và phổ biến, không chỉ được dùng trong công nghiệp mà cả dân dụng cũng rất nhiều. Hiện này có nhiều đơn vị cung cấp sản phẩm này tuy nhiên đơn vị uy tín, bảo hành tốt, giá thành rẻ chỉ có thể là Vật Tư AZ mà thôi. Bởi vì chúng tôi có:

1. Van điện từ là gì ?

Van điện từ thuộc dòng van điều khiển điện, chức năng của sản phẩm này là đóng mở dòng lưu chất nhanh trong đường ống dẫn nước, gas hoặc khí nén. Van điện từ bao gồm cuộn coil điện (electric coil) và pít tông có từ tính gắn với chốt van nằm ở giữa trung tâm. Khi có dòng điện chạy qua cuộn coil sẽ hút hoặc đẩy trục pít tông giúp trục van nâng lên hoặc hạ xuống làm đóng hoặc mở dòng lưu chất. Đây là nguyên tắc cơ bản giúp van điện từ hoạt động và cũng là định nghĩa chung về sản phẩm Solenoid.

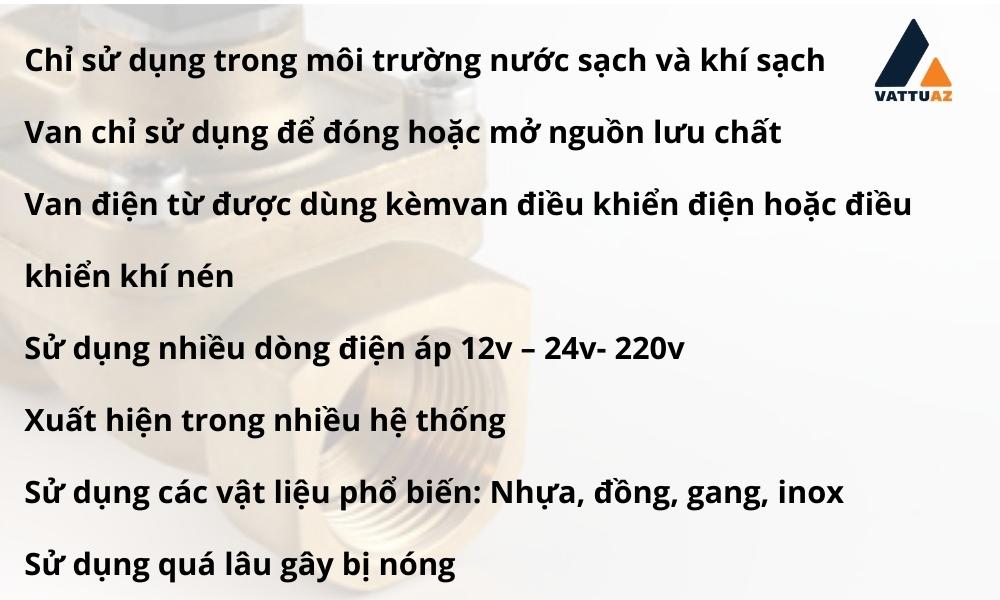

2. Những điểm nổi bật và lưu ý của van điện từ

Đây là những chức năng hay tính chất đặc biệt của dòng sản phẩm:

  • Chỉ sử dụng trong môi trường nước sạch và khí sạch
  • Van chỉ sử dụng để đóng hoặc mở nguồn lưu chất ( không thực hiện điều tiết)
  • Van điện từ được dùng kèm theo các dòng van điều khiển điện hoặc điều khiển khí nén khác
  • Sử dụng nhiều dòng điện áp 12v – 24v- 220v
  • Xuất hiện trong nhiều hệ thống hơi nóng, hệ thống sưởi, chân không hoặc rửa xe, bể cá
  • Sử dụng các vật liệu phổ biến: Nhựa, đồng, gang, inox
  • Sử dụng quá lâu gây bị nóng

3. Cấu tạo van điện từ

Cấu tạo của van điện từ gồm các phần sau đây:

Cấu tạo van điện từ

G: Thân van

D: Lò xo

A: Cuộn từ

F: Chốt van

E: Trục van được làm bằng lõi sắt hoặc hợp chất kim loại có tính từ

C: Vòng cố định

B: Phần nhựa đặc hoặc ống rỗng chứa lò xo

4. Nguyên lý hoạt động van điện từ

Đối với van thường đóng:

Nguyên lý hoạt động của van vô cùng đơn giản, khi có dòng điện chạy qua cuộn coil (A) lúc này cuộn coil sẽ sinh ra từ trường, khi đó từ trường sinh ra lực này nâng trục van (E) lên phía trên kéo theo chốt van tiếp xúc với dòng chảy (F) từ đó lưu chất có thể chảy qua bình thường

Với dòng van thường đóng: lò xo (D) được thiết kế tạo lực đàn hồi đẩy xuống phía dưới, khi đó ở trạng thái không sử dụng van sẽ luôn đóng và chỉ mở khi sử dụng điện

Vòng cố định (C) được làm bằng nhựa chất lượng cao hoặc inox gắn chặt với píttông không thể dịch chuyển. Vòng cố định vừa giúp trục van (E) khi nâng lên quá mạnh không làm hỏng ống đựng lò xo (D) hoặc bảo đảm cho van không bị rung lắc – giật khi sử dụng

van thường đóng

Đối với van thường mở:

Van thường mở nguyên lý hoạt động giống van thường đóng nhưng lò xo (D) được thiết kế để lực đàn hồi kéo lên phía trên và tạo trạng thái luôn mở khi không hoạt động

Ngoài ra cuộn coil (A) cũng được thiết kế chiều ngược lại sao cho dòng điện chạy qua cuộn coil sẽ tạo lực đẩy thay vì lực hút.

Vậy nên với van thường mở khi dòng điện đi qua thì cuộn coil (A) sẽ sinh ra lực từ và đẩy trục van (E) xuống vị trí đóng.

van thường mở

5. Van điện từ trực tiếp – gián tiếp – bán trực tiếp

Van điện từ trực tiếp

Van điện từ trực tiếp là dòng van thông dụng nhất hiện nay, đa số các sản phẩm nhỏ gọn và được sử dụng tại các hệ thống nhà máy và tưới tiêu đều là sản phẩm loại này. Van điện từ trực tiếp là sản phẩm sử dụng chốt van với 2 nhiệm vụ là bộ phận đóng mở thông qua từ trường cùng với nhiệm vụ chặn dòng hoặc mở dòng lưu chất. Sản phẩm này không yêu cầu áp suất chênh lệch để mở van và có thể mở trực tiếp.

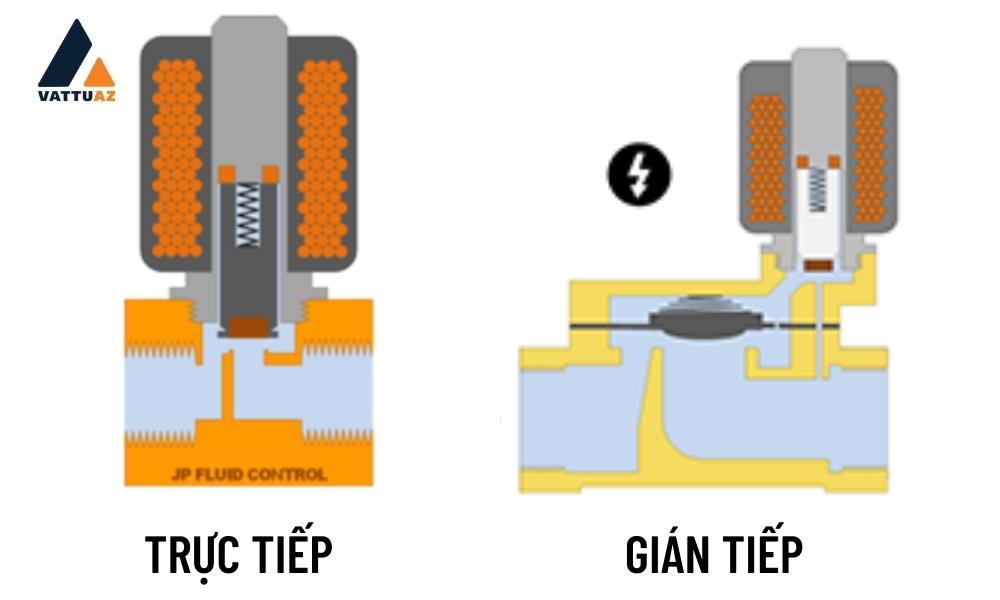

Van điện từ trực tiếp vs gián tiếp

Van điện từ gián tiếp

Van điện từ gián tiếp là sản phẩm đóng mở dòng gián tiếp nhờ sự chênh lệch áp suất tại đầu vào. Hãy theo dõi hình minh họa dưới đây:

Van điện từ gián tiếp ngoài được cấu tạo như van điện từ trực tiếp còn được trang bị thêm màng ngăn bằng cao su có mục đích đóng mở dòng chảy. Khi đó chốt van chỉ là thành phần đóng mở gián tiếp còn màng van là thành phần đóng mở trực tiếp với dòng.

Tuy nhiên để van có thể hoạt động ta cần áp suất chênh lệch giữa đầu vào và đầu ra của van, khi có áp xuất chênh lệch – chốt van mở ra thì lưu chất đầu vào có áp suất lớn hơn đầu ra thắng lực đàn hồi của lò xo và đẩy màng van lên trên tạo điều kiện cho lưu chất chảy qua. Khi chốt van đóng lại nước còn trong lòng van chảy ra ngoài cùng với lực của lò xo đẩy màng van đóng lại dòng chảy.

Van điện từ bán trực tiếp

Van điện từ bán trực tiếp là dòng van hiếm thấy và ít được sử dụng nhất trong họ solenoid, xong đối với những dòng ống lớn khách hàng vẫn sử dụng van điện từ làm công cụ đóng mở thì phần lớn sẽ là sản phẩm này. Sản phẩm này có màng ngăn giống sản phẩm van điện từ gián tiếp xong lại được kết nối với màng van cho khả năng đóng mở rộng hơn cho lưu lượng nước chảy qua lớn hơn. Bạn có thể theo dõi kiểu thiết kế của dòng sản phẩm này trong hình ảnh dưới đây.

Van điện từ bán trực tiếp

6. Kiểu van thường mở và thường đóng

Theo như nguyên lý hoạt động phía trên ta biết được sản phẩm van điện từ được chia ra làm 2 loại là van điện từ thường mởvan điện từ thường đóng.

  • Sản phẩm van  thường đóng sẽ chỉ mở khi sử dụng dòng điện
  • Sản phẩm van  thường mở thì ngược lại, chốt van chỉ đóng lại khi có dòng điện đi qua

Lưu ý khi lựa chọn sử dụng van điện từ thường đóng và van điện từ thường mở:

Van điện từ thường đóng hay thường mở đều có đặc điểm chung của van điện từ là khi sử dụng lâu đều có hiện tượng nóng van và nóng cuộn coil. Một phần nguyên nhân gây ra nóng lên là do nguồn điện khi sử dụng van không chỉ chuyển hóa từ điện năng thành cơ năng, mà nó sinh ra nhiệt trong quá trình sử dụng.

Nóng van điện từ khi sử dụng lâu là đặc tính cố hữu về mặt vật lý nên chỉ đỡ hơn với 1 số dòng sản phẩm có chất lượng cao chứ không thể khắc phục hoàn toàn. Vì vậy nếu mua van điện từ thường mở cho hệ thống thường đóng, bắt van hoạt động liên tục thì nhiệt năng tích tụ trong thời gian dài sẽ làm hỏng van. Tóm lại, chúng ta cần lưu ý những điều sau:

  • Kiểm tra hệ thống là thường đóng hay thường mở trước khi mua van
  • Tránh sử dụng liên tục trong thời gian dài
  • Không dùng trong môi trường có cặn bẩn

6. Môi trường sử dụng

Van điện từ là dòng van sử dụng điện, giá rẻ nên phù hợp cho phần lớn hệ thống hiện nay. Các hệ thống có môi trường từ nước, gas, khí nén đều có thể sử dụng dòng sản phẩm này. Dưới đây là cách lựa chọn van điện từ phù hợp với môi trường sử dụng.

Có 4 loại van điện từ phân theo chất liệu chế tạo hiện nay:

  • Vật liệu đồng
  • Vật liệu nhựa
  • Vật liệu gang
  • Vật liệu inox

Tùy vào nhiệt độ cũng như môi trường sử dụng ta sẽ phân loại các môi trường mà các sản phẩm van điện từ phù hợp trong sử dụng:

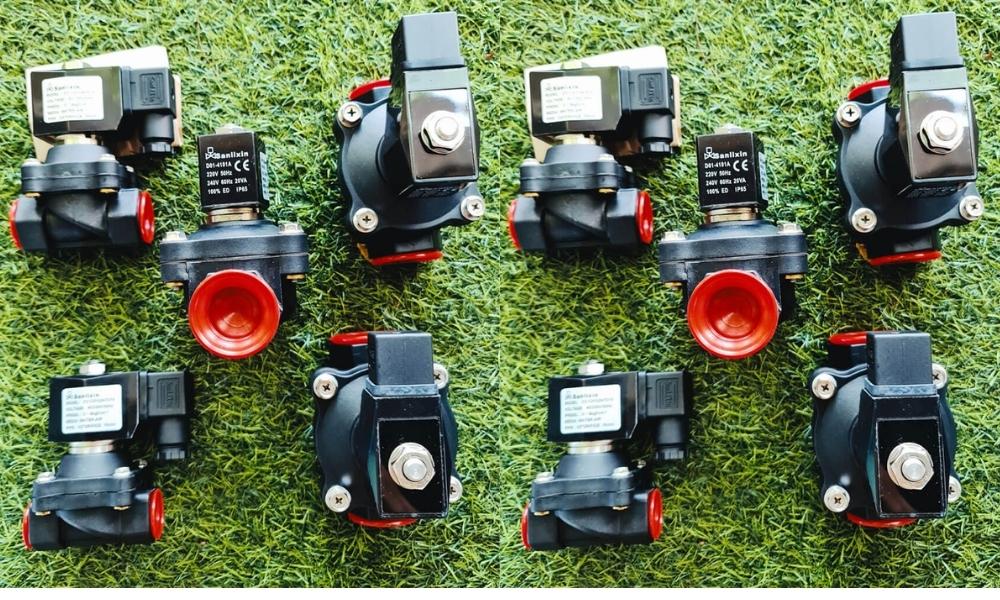

Van điện từ nhựa: Môi trường nước sạch hoặc có lẫn hóa chất, khí nén

  • Nhiệt độ dưới 80 độ C
  • Áp suất sử dụng: Dưới 10bar
  • Kích thước DN8-DN50

Van điện từ nhựa

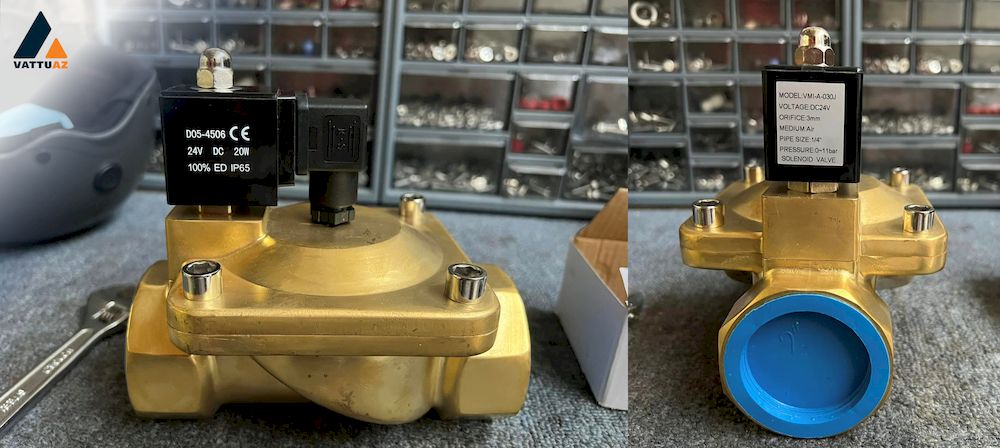

Van điện từ đồng: Môi trường nước sạch không có lẫn hóa chất, môi trường hơi nóng

  • Nhiệt độ dưới 160 độ C
  • Áp suất sử dụng: Dưới 16bar <PN16
  • Kích thước DN8-DN65

Van điện từ đồng

Van điện từ gang: Môi trường nước sạch hoặc có lẫn ít hóa chất, môi trường hơi nóng ( không ưu tiên hơi nóng – dễ gây gỉ sét, oxy hóa)

  • Nhiệt độ dưới 450 độ C
  • Áp suất sử dụng: Dưới 25bar
  • Kích thước DN40-DN300

Van điện từ gang

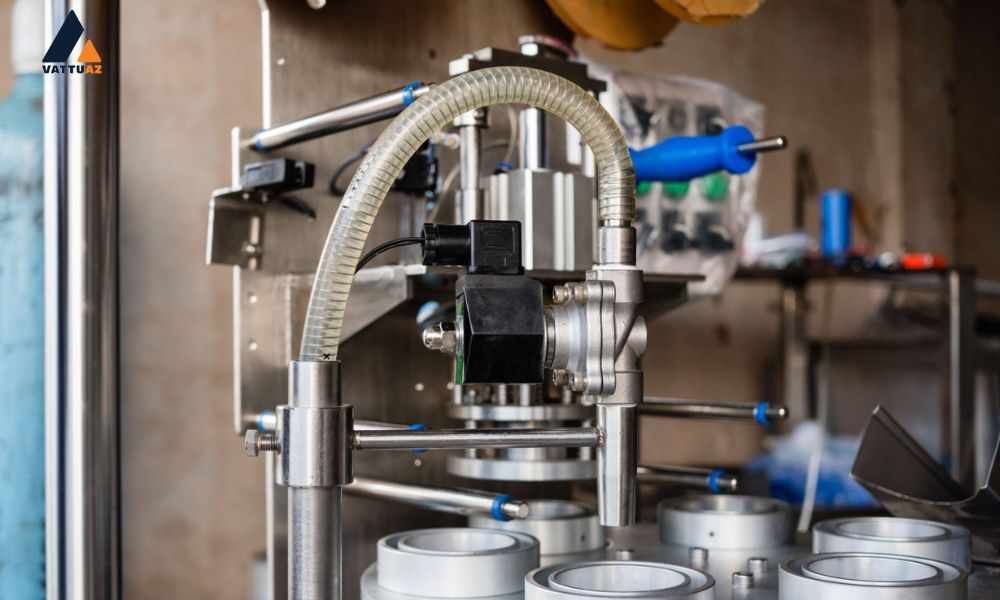

Van điện từ inox: Môi trường nước sạch, môi trường nồng độ hóa chất cao áp lực lớn và không lẫn cặn bẩn.

  • Nhiệt độ dưới 650 độ C
  • Áp suất sử dụng: Dưới 40bar
  • Kích thước DN8-DN300

Van điện từ inox

7. Áp lực lưu chất phù hợp sử dụng van điện từ

Áp lực lưu chất sử dụng liên quan trực tiếp đến vật liệu van và môi trường sử dụng. Các mức áp lực thông dụng hiện nay trên dòng van điện từ

  • PN6 – 6bar – 6kg/cm²
  • PN10 – 10bar – 10kg/cm²
  • PN16 – 16bar – 16kg/cm²
  • PN20 – 20bar – 20kg/cm²
  • PN25 – 25bar – 25kg/cm²
  • PN40 – 40bar – 40kg/cm²

Khi môi trường có áp lực cao khách hàng nên giữ thiên hướng lựa các dòng sản phẩm theo ưu tiên Nhựa < Đồng < Gang < Inox 304 < Inox 316

Khi môi trường không có áp lực quá cao ta nên cân nhắc tiếp tục về nhiệt độ và vẫn chọn theo ưu tiên nếu nhiệt độ tăng cao Nhựa < Đồng < Gang < Inox 304 < Inox 316

8. Các tính năng đặc biệt của sản phẩm van điện từ

Dưới đây là các tính năng riêng biệt chỉ xuất hiện trên sản phẩm van điện từ:

  • Giữ điện: sau khi van điện từ được kích hoạt sử dụng, nguồn cung cấp điện sẽ hạ xuống mức vừa đủ để giữ van tại vị trí mở hoặc đóng. Năng lượng giữ điện < Năng lượng kích hoạt – tiết kiệm điện mức tối đa
  • Chịu áp suất cao: 1 số dòng van đặc biệt có khả năng chịu đến mức 250bar xong các dòng sản phẩm van thông thường sử dụng chủ yếu sản xuất để chịu áp dưới 40bar
  • Thiết kế nhỏ gọn, tích hợp với các thiết bị khác
  • Van không yêu cầu áp suất tối thiểu để hoạt động nên có thê dùng trong môi trường đặc biệt như chân không và chân không thấp
  • Phản hồi cực nhanh: là dòng sản phẩm đóng mở nhanh nhất
  • Chốt van tự động trở về vị trí: Chốt van tự động trở về vị trí ban đầu thông qua lực đàn hồi của lò xo mà không cần sử dụng năng lượng khác
  • Không tiếng ồn – tiếng ồn thấp: Sản phẩm được thiết kế cho khả năng vận hành ít hoặc không tiếng động

Các tính năng đặc biệt của sản phẩm van điện từ

9. Các sản phẩm van điện từ – Phân loại van điện từ

Van điện từ được phân loại theo kiểu hoạt động, chất liệu và môi trường sử dụng khác nhau.

Phân theo môi trường 9.1Van điện từ nước 9.2Van điện từ hơi nóng 9.3Van điện từ khí nén
Phân theo kiểu đóng mở 9.4Van điện từ thường đóng 9.5Van điện từ thường mở
Phân theo vật liệu 9.6Van điện từ đồng 9.7Van điện từ gang 9.8Van điện từ inox 9.9Van điện từ nhựa
Phân theo nguồn điện  9.10Van điện từ 220VAC 9.11Van điện từ 24VDC
Phân loại theo kiểu kết nối 9.12Van điện từ lắp ren 9.13Van điện từ mặt bích
Phân loại khác 9.14Van điện từ chia khí 9.15Van điện từ thủy lực 9.16Van điện từ tưới cây

10. Môi trường sử dụng van điện từ

Như phận loại ở trên sản phẩm van điện từ có thể được dùng trong 3 môi trường khác nhau:

  • Môi trường nước
  • Môi trường hơi nóng

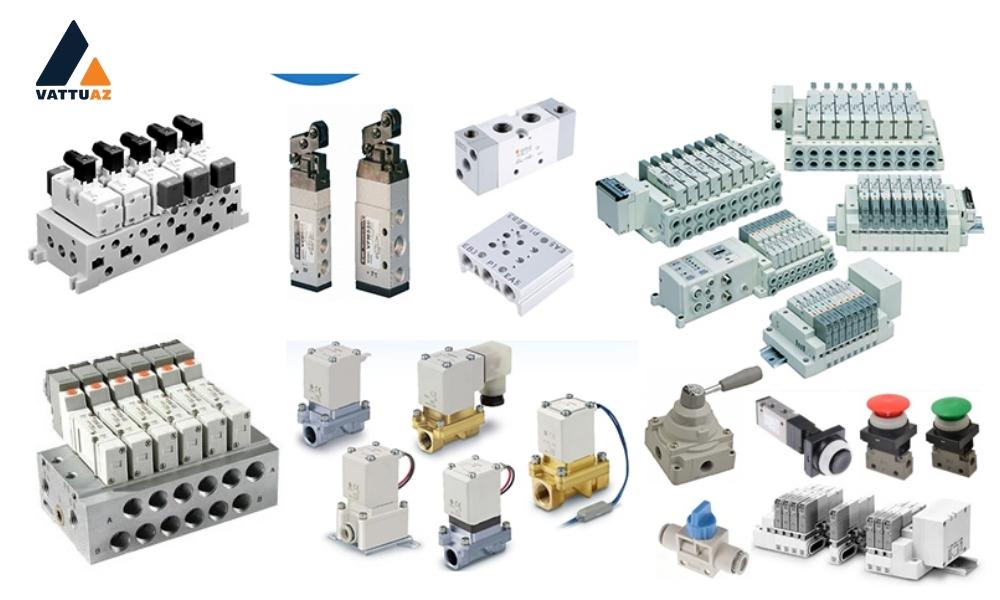

  • Môi trường khí nén

11. Ưu – nhược điểm của Solenoid

Mỗi sản phẩm đều có ưu điểm và nhược điểm riêng và sản phẩm van điện từ cũng không ngoại lệ.

Ưu điểm sản phẩm

  • Sản phẩm van điện từ có khả năng đóng mở rất nhanh do sử dụng kiểu đóng mở sử dụng công nghệ điện từ trường. Khi kích hoạt van đóng mở tức thì khoảng 0.2 – 0.3s,
  • Thuộc dòng van điều khiển, không tốn chi phí cho vận hành dựa vào nhân công, hoạt động tự động thông qua năng lượng điện
  • Sản phẩm có thiết kế đơn giản sử dụng và lắp đặt dễ dàng

Nhược điểm sản phẩm

  • Là dòng sản phẩm van điện từ nên thực hiện đóng mở bằng điện nên sản phẩm bị nóng lên trong quá trình sử dụng quá lâu. Nguyên nhân của hiện tượng này là điện từ trường không chuyển hóa 100% thành cơ năng mà còn sinh ra nhiệt năng nhỏ trong quá trình sử dụng, sử dụng lâu nhiệt năng tích tụ gây nóng van.
  • Không hoạt động và điều khiển bằng tay được trong trường hợp hệ thống ngắt nguồn. Sản phẩm nhỏ gọn và đặc tính của sản phẩm nên sản phẩm chỉ hoạt động với điện và không thể điều chỉnh đóng mở bằng tay.

12. So sánh van điện từ với các loại van tự động khác

13. Kích thước và quy đổi kích thước cho sản phẩm van điện từ

Phi – Ø – mm Kích thước danh nghĩa DN Inch
10 DN6 1/8
13 DN8 1/4
17 DN10 3/8
21 DN15 1/2
27 DN20 3/4
34 DN25 1
42 DN32 1.1/4
49 DN40 1.1/2
60 DN50 2
75 DN65 2.1/2
90 DN80 3
114 DN100 4
140 DN125 5
160 DN150 6
220 DN200 8

Kích thước và quy đổi kích thước cho sản phẩm van điện từ 13. Các chứng chỉ của van điện từ

ISO 9001: 2015 ISO 9001: 2015: Chứng nhận quản lý chất lượng –  Quản lý kinh doanh nâng cao hiệu lực và hiệu quả của tổ chức. Chứng nhận có hiệu lực từ tháng 9 năm 1997 được sửa đổi 2015.
Chứng nhận ISO 14001 và ISO 45001 Chứng nhận ISO 14001 và ISO 45001: ISO 14001: 2015 cho địa điểm sản xuất thiết lập yêu cầu của hệ thống quản lý môi trường của công ty – tổ chức
VDE VDE: chứng nhận của Hiệp hội Verband Deutscher Elektrotechniker. Đây là Hiệp hội Công nghệ Điện, Điện tử và Thông tin và ngành khoa học, công nghệ và các ứng dụng liên quan.
WRAS WRAS: Chứng nhận WRAS: Nhận được khi sản phẩm tuân thủ các yêu cầu an toàn đối với những sản phẩm tại Anh chuyên dùng với nước sách và nước sinh hoạt – nước uống.
RoHS RoHS:  2011/65 / UE (Hạn chế Các chất Nguy hiểm) được Liên minh Châu Âu thông qua từ tháng 2 năm 2003. Chỉ thị được cập nhật 2011 này nhằm hạn chế việc sử dụng chất độc hại trong thiết bị điện và điện tử.
EAC EAC: Chứng nhận để chỉ sản phẩm phù hợp với các quy định kỹ thuật của Liên minh Thuế quan Á Âu . Sản phẩm đánh dấu EAC đã hoàn thành và đáp ứng tất cả các yêu cầu của quy chuẩn kỹ thuật tương ứng mà chứng nhận đặt ra
EX EX: Chứng nhận ATEX Ex d, Ex mb, Ex nA ed Ex h, thiết kế sử dụng trong môi trường cháy nổ theo Chỉ thị 2014/34 / UE.
 IP IP (International Protection): định nghĩa bởi IEC, quy định mức bảo vệ của thiết bị điện từ bụi và nước.

Kho van điện từ Vật Tư lớn- đầy đủ sản phẩm tại Việt Nam

Sản phẩm van điện từ là sản phẩm không thể thiếu và được sử dụng dàn trải tại nhiều hệ thống tự động hiện nay. Van điện từ là sản phẩm đóng mở mạch không thể thiếu và là thiết bị cần có trong mọi hệ thống tự động hóa hay bán tự động hóa hiện nay.

Chúng tôi đã và đang nhập khẩu trực tiếp sản phẩm van điện từ số lượng lớn tới từ nhiều thương hiệu khác nhau, cung cấp đa dạng mẫu mã cũng như môi trường hoạt động của sản phẩm van điện từ:

  • Van điện từ môi trường nước
  • Van điện từ môi trường hơi nóng
  • Van điện từ môi trường khí nén
  • Van điên từ môi trường thủy lực

Mỗi dòng sản phẩm van điện từ điều khiển đều được chúng tôi phân hạng rõ ràng cùng mục đích sử dụng khác nhau, với mỗi dòng sản phẩm chuyên biệt chúng tôi cung cấp giải pháp đến hệ thống ống dẫn của khách hàng. Cung cấp đến khách hàng sản phẩm tốt nhất cùng giải pháp tối ưu.

Kho hàng chúng tôi được thiết kế để bảo quản và phân phối 1 số lượng lớn các dòng van công nghiệp, mỗi dòng sản phẩm được tách khu riêng biệt và sử dụng chế độ lưu kho khác nhau, việc lưu kho với kiểu bảo quản riêng biệt giúp sản phẩm luôn giữ tình trạng tốt trong thời gian dài.

Toàn bộ van điện từ được nhập khẩu chính hãng – trực tiếp

Van điện từ được chúng tôi nhập khẩu trực tiếp từ nhiều đơn vị sản xuất trên thế giới, là sản phẩm được nhập khẩu từ các thương hiệu lớn, chúng tôi cam kết sản phẩm là hàng mới 100% được vận chuyển thẳng từ nhà sản xuất về kho, đảm bảo chất lượng cao nhất cho khách hàng.

Không những là sản phẩm nhập khẩu trực tiếp, khi sản phẩm được nhập khẩu về đều được chúng tôi kiểm tra chất lượng và hình thức 2 lần / sản phẩm. Để đảm bảo độ mới và chất lượng sản phẩm thì kho bãi của chúng tôi được chứng nhận kho bãi lưu chuẩn, với đầy đủ thiết bị bảo quản sản phẩm và giám sát hàng hóa

Bán giá rẻ nhất nhờ tối ưu bộ máy quản lý và cơ chế hỗ trợ

Tận dụng khả năng xuất nhập khẩu có nhiều lợi thế, hiện nay chúng tôi nhập khẩu hàng hóa 100% trực tiếp từ các đơn vị sản xuất sản phẩm. Sản phẩm được nhập về đều nhanh chóng qua đường biển và trở về kho.

Do nhập khẩu trực tiếp và không thông qua bên thứ 3 nên sản phẩm chúng tôi nhập về cam kết có giá thành rẻ nhất thị trường. Chúng tôi còn hỗ trợ tốt hơn nữa với những đơn hàng lớn, với những đơn hàng này chúng tôi hỗ trợ chiết khấu giá sâu cho khách hàng, đảm bảo khách hàng có thể dùng sản phẩm với mức gia tốt nhất.

Cung cấp đầy đủ mọi giấy tờ khi mua van điện tử

Sản phẩm chính hãng được nhập khẩu từ nhiều thương hiệu lớn, với những đơn hàng mua từ những thương hiệu chính hãng, sản phẩm được cung cấp đầy đủ giấy tờ cần thiết. Các giấy tờ bao gồm giấy chứng thực nguồn gốc xuất xứ và giấy chứng nhận chất lượng sản phẩm.

Cung cấp đến khách hàng sản phẩm chất lượng cùng giấy tờ đảm bảo, phục vụ cho việc xác nhận và kiểm tra mẫu mã hàng hóa.

Với giấy chứng nhận chất lượng sản phẩm thì chúng tôi luôn có sẵn và là điều bắt buộc khi đi theo sản phẩm, đối với giấy chứng nhận nguồn gốc (CO) khách hàng cần liên hệ trước để chúng tôi có thể chuẩn bị do giấy chứng nhận nguồn gốc còn liên quan đến số lượng lớn sản phẩm khác được nhập khẩu cùng lô hoặc 1 số lý do vận tải khác.

Van điện từ trong kho luôn có sẵn từ DN08 ~ DN300

Van điện từ là dòng van sử dụng nhiều kích thước đa dạng từ kích thước nhỏ đến kích thước rất lớn. Van điện từ chúng tôi luôn có sẵn kích thước từ DN08-DN300 sử dụng trong nhiều đường ống khác nhau.

Ngoài kích thước danh nghĩa người ta còn gọi nhiều hơn với kích thước sản phẩm là phi, để quy đổi sản phẩm từ kích thước danh nghĩa sang phi hay ngược lại chúng tôi đã cung cấp bảng quy đổi kích thước van điện từ tại phần 13. Khách hàng lựa chọn kích cỡ rồi liên hệ với chúng tôi để tìm được kích thước phù hợp nhất.

Đối với 1 số sản phẩm kích thước vượt quá kích thước thông dụng là DN300 thì khách hàng có thể thực hiện liên hệ và nhờ đội ngũ tư vấn tìm hàng. Nếu như sản phẩm không có sẵn trong kho chúng tôi sẽ liên hệ trực tiếp với đơn vị sản xuất để có thể đặt hàng phù hợp với nhu cầu khách hàng.

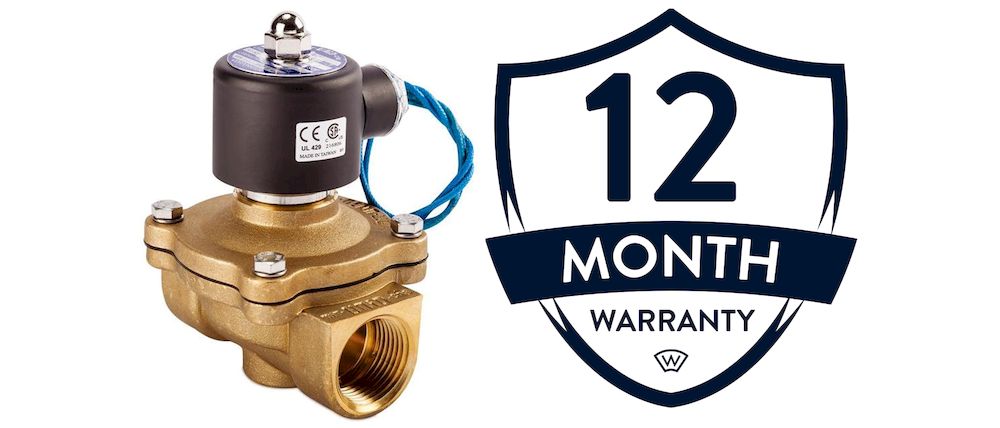

Các sản phẩm van điện từ được bảo hành tại kho 12 tháng
