Van cầu hơi nóng là 1 trong những sản phẩm dùng để đóng và mở trên đường ống hơi và là thiết bị không thể thiếu được trong bất kỳ hệ thống hơi nóng nào. Nếu bạn đang có nhu cầu mua hoặc sử dụng van cầu này thì Vật tư AZ tự hào là đơn vị cung cấp van công nghiệp hàng đầu tại Việt Nam hiện nay với các lợi thế.

van cầu

Trang bị kho hàng van cầu lớn nhất Việt Nam

Vật tư AZ chính là đơn vị hàng đầu trên thị trường phân phối van và thiết bị công nghiệp hiện nay.

  • 2 kho van công nghiệp lớn được chúng tôi xây dựng tại 2 điểm Bắc – Nam với quy mô diện tích lên đến 5000m2. Bên cạnh đó là hàng loạt những kho hàng đối tác được Vattuaz ký gửi trên hầu hết mọi tỉnh thành trên cả nước.

⇒ Vật tư AZ đã tạo dựng nên 1 mạng lưới phân phối sản phẩm, thiết bị công nghiệp luôn đảm bảo được 3 yếu tố tiên quyết hiện nay, chính là: Nhanh nhất, Ngắn nhất  Tối ưu chi phí nhất.

  • Kho hàng van cầu luôn đảm bảo sự đa dạng về mẫu mã, thương hiệu và cách thức vận hành. Kho hàng van cầu hơi của Vật tư AZ sẵn sàng phục vụ quý khách hàng, mang đến nhiều sự lựa chọn sản phẩm dành cho từng tệp khách hàng khác nhau trên thị trường hiện nay.

  • Trang thiết bị hiện đại bao gồm phương tiện chuyên dụng trong vận chuyển, bốc dỡ hàng hóa như cần cẩu, xe tải, thang nâng, xe nâng hàng…Hệ thống phòng cháy chữa cháy đạt tiêu chuẩn TCVN 2622:1995, đảm bảo sự an toàn của kho hàng.

  • Đội ngũ nhân sự uy tín, đáng tin cậy cho nhiều khách hàng. Chúng tôi không ngừng tuyển chọn những thành viên có chất lượng, đào tạo bài bản, kinh nghiệm lâu năm trong ngành kỹ thuật. Đặc biệt với sự nhiệt tinh, luôn tận tâm với công việc nên rất nhiều đơn vị đã tin tưởng và hợp tác cùng chúng tôi trong nhiều đơn hàng lớn.

  • Khách hàng chỉ cần gửi cho chúng tôi yêu cầu về kỹ thuật hay hình ảnh sản phẩm đặt mua, ngay lập tức đội ngũ nhân viên kinh doanh sẽ gửi báo giá nhanh chóng kèm hình ảnh thực tế về lượng hàng trong kho.
  • Ngoài ra nếu khách hàng không phải người trong ngành, chưa có vốn hiểu biết nhất định về sản phẩm cần mua. Đội ngũ nhân viên của Vật tư AZ sẽ tư vấn nhiệt tình, đưa ra những lựa chọn tối ưu nhất dựa trên mức budget và nhu cầu sử dụng được đề ra bởi  khách hàng.

van cầu góc

  • Thanh toán linh hoạt qua nhiều hình thức, chúng tôi luôn dành những điều kiện tốt nhất cho khách hàng.
  • Hỗ trợ phí ship với những đơn hàng lớn. Tại các khu vực tỉnh thành xa xôi chúng tôi còn hỗ trợ vận chuyển đến bến xe để thuận lợi cho việc giao hàng đến tay khách hàng được nhanh hơn.
  • Vậy nên khách hàng có nhu cầu hãy liên hệ ngay cho Vật tư AZ!

⇒ Chỉ chúng tôi có: Ưu đãi giá thành tốt | Bảo hành lâu dài | Hỗ trợ kỹ thuật chuyên sâu!

Chúng tôi nhập khẩu trực tiếp van cầu

Van cầu hiện đang là 1 trong nhiều dòng van công nghiệp được Vật tư AZ nhập khẩu số lượng lớn từ nhiều thương hiệu quốc tế. Tuy nhiên quá trình nhập khẩu hàng không hề qua bên đơn vị thứ 3. Vì vậy các sản phẩm van cầu hơi nóng được chúng tôi phân phối luôn là giá tốt nhất, gần sát với giá gốc từ nhà sản xuất.

Giá van cầu hơi được bán rẻ nhất

Giá thành của mọi mẫu mã van cầu được Vattuaz phân phối luôn là giá tốt nhất hiện nay được nhập trực tiếp từ hãng, không qua đơn vị thứ 3. Bên cạnh đó chúng tôi còn cung cấp rất nhiều những ưu đãi về giá dành cho các đơn hàng lớn, kể cả khi khách hàng chỉ mua 1 sản phẩm duy nhất.

Giá thành van cầu tốt số #1 Việt Nam – Khó có thể tìm được đơn vị nào có giá thấp hơn!

Cam kết hàng mới và chính hãng 100%

Với chất lượng kho hàng đạt tiêu chuẩn quốc tế, các sản phẩm van cầu luôn được đảm bảo tình trạng mới 100%, nguyên đai nguyên kiện. Ngay khi nhập khẩu về từ cảng quốc tế, chúng tôi sẽ vận chuyển từng lô hàng van nhanh chóng về kho và sắp xếp theo từng khu vực.

Quá trình vận chuyển, bốc dỡ hàng hóa diễn ra hết sức cẩn thận: vừa đảm bảo sự an toàn của đội ngũ nhân viên vừa đảm bảo tình trạng và ngoại hình tốt nhất của sản phẩm trước khi được phân phối đến tay người tiêu dùng.van cầu thép

Sản phẩm van cầu được bán với đầy đủ chứng từ CO – CQ

Mỗi lô hàng van cầu hơi nhập khẩu về từ hãng đều đính kèm đầy đủ giấy tờ kiểm định CO-CQ, Packing list. Chúng tôi luôn đảm bảo về tính pháp lý rõ ràng của nguồn gốc hàng hóa phân phối ra thị trường.

Vật tư AZ nói không với hàng giả, hàng kém chất lượng. Chúng tôi luôn phân phối những sản phẩm chính hãng tốt nhất, chất lượng nhất. Ngay khi khách hàng yêu cầu giấy tờ CO/CQ, chúng tôi sẽ gửi ngay bản mềm và bản cứng đi kèm với lô hàng được giao đến tay khách hàng.

van cầu điều khiển khí nén

Bạn có thể tìm thấy bất kỳ loại van cầu nào từ kho chúng tôi

Van cầu tại kho hàng Vật tư AZ luôn đa dạng về mẫu mã, kích cỡ, thương hiệu sản xuất. Bạn cần mẫu sản phẩm nào? Chúng tôi cung cấp đúng mẫu đó dành cho bạn!

Van cầu đồng

Thông số kỹ thuật

  • Vật liệu: đồng đúc, đồng đỏ, đồng mạ crome
  • Kích cỡ: DN15-DN100
  • Kết nối: mặt bích, nối ren
  • Gioăng làm kín: PTFE, NBR, Viton…
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~120 độ C
  • Áp suất làm việc max: PN10, PN16,…
  • Vận hành: tay quay
  • Dạng thiết kế: bầu
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng,

Van cầu gang

Thông số kỹ thuật

  • Vật liệu: gang dẻo, gang cầu, gang xám sơn phủ epoxy
  • Kích cỡ: DN50-DN300
  • Kết nối: mặt bích
  • Gioăng làm kín: PTFE, NBR
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Vận hành: tay quay, điều khiển điện, khí nén
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, hóa chất, nước nóng, dầu khí

Van cầu inox

Thông số kỹ thuật

  • Vật liệu: inox 316, 304, CF8M
  • Kích cỡ: DN15-DN300
  • Kết nối: mặt bích, nối ren
  • Gioăng làm kín: PTFE, NBR, …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: -200~450 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40
  • Vận hành: tay quay, điều khiển điện, khí nén
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí

Van cầu nhựa

Thông số kỹ thuật

  • Vật liệu: nhựa PVC, UPVC, PP
  • Kích cỡ: DN50-DN100
  • Kết nối: mặt bích, nối ren
  • Gioăng làm kín: PTFE, NBR, …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: -20~80 độ C
  • Áp suất làm việc max: 1.0MPa (150 Psi)
  • Vận hành: tay quay
  • Dạng thiết kế: bầu
  • Môi trường ứng dụng: nước sạch, nước nóng

Van cầu thép

Thông số kỹ thuật

  • Vật liệu:thép WCB sơn epoxy
  • Kích cỡ: DN50-DN300
  • Kết nối: mặt bích, nối ren
  • Gioăng làm kín: PTFE, PVDF …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~450 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Vận hành: tay quay, điều khiển điện, khí nén
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí

Van cầu điều khiển điện

Thông số kỹ thuật

  • Vật liệu: inox, gang
  • Kích cỡ: DN50-DN300
  • Kết nối: mặt bích
  • Gioăng làm kín: PTFE, PVDF, EPDM…
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40
  • Bộ điều khiển điện: hợp kim nhôm sơn epoxy
  • Điện áp: 220V, 240V, 380V..
  • Vận hành: ON/OFF – tuyến tính
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí

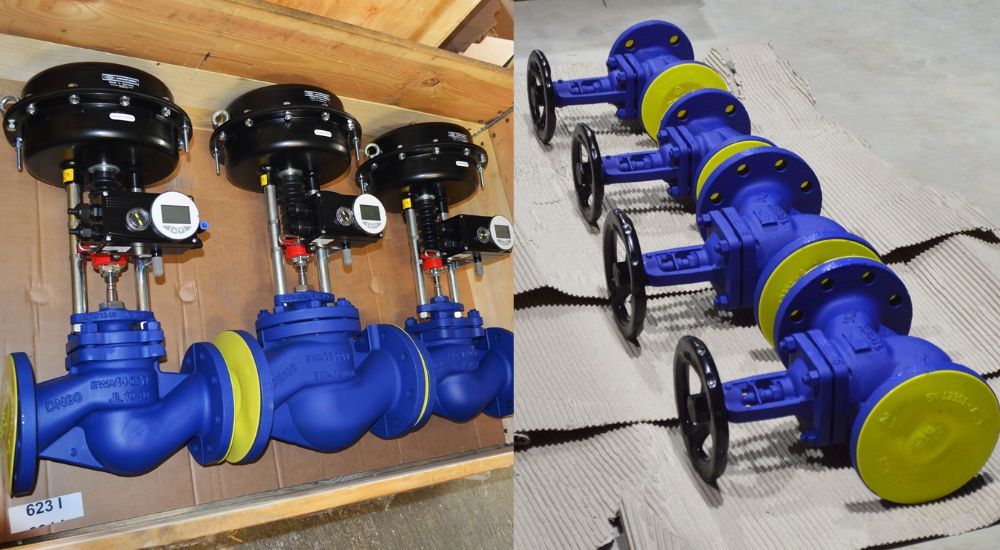

Van cầu điều khiển khí nén

Thông số kỹ thuật

  • Vật liệu: inox, gang
  • Kích cỡ: DN50-DN00
  • Kết nối: mặt bích
  • Gioăng làm kín: PTFE, PVDF …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Bộ điều khiển khí nén: hợp kim nhôm sơn epoxy
  • Vận hành: tác động đơn, tác động kép
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí

Van cầu chữ ngã (van yên ngựa)

Thông số kỹ thuật

  • Vật liệu: inox, gang, thép
  • Kích cỡ: DN50-DN300
  • Kết nối: mặt bích
  • Gioăng làm kín: PTFE, PVDF …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Vận hành: tay quay, điều khiển điện, khí nén
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí

Van cầu góc

Thông số kỹ thuật

  • Vật liệu: inox, gang, thép, đồng
  • Kích cỡ: DN15-DN300
  • Kết nối: mặt bích, nối ren
  • Gioăng làm kín: PTFE, PVDF …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25
  • Vận hành: tay quay, điều khiển điện, khí nén
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí

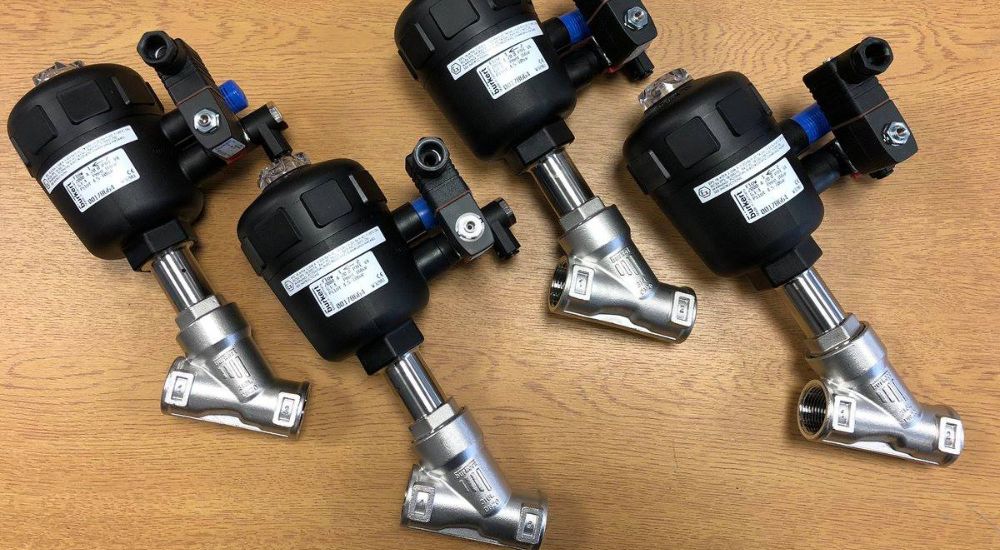

Van cầu chữ Y ( van y xiên)

Thông số kỹ thuật

  • Vật liệu: inox, gang, thép
  • Kích cỡ: DN15-DN300
  • Kết nối: mặt bích, nối ren, nối hàn
  • Gioăng làm kín: PTFE, PVDF …
  • Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25
  • Vận hành: khí nén, tay quay
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí

Van cầu mặt bích

Thông số kỹ thuật

  • Vật liệu: inox, gang, thép, nhựa, đồng
  • Kích cỡ: DN50-DN300
  • Kết nối: mặt bích
  • Gioăng làm kín: PTFE, PVDF …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, hóa chất, dầu khí

Van cầu nối ren

Thông số kỹ thuật

  • Vật liệu: inox, nhựa
  • Kích cỡ: DN15-DN100
  • Kết nối: nối ren
  • Gioăng làm kín: PTFE, PVDF …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16
  • Dạng thiết kế: bầu, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, hóa chất

Van cầu nối hàn

Thông số kỹ thuật

  • Vật liệu: thép WCB
  • Kích cỡ: DN50-DN300
  • Kết nối: nối hàn, hàn socket
  • Gioăng làm kín: PTFE, PVDF, gioăng chì graphite …
  • Nhiệt độ làm việc max: ~450 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40, PN63…
  • Dạng thiết kế: bầu
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí

Chúng tôi đang hợp tác chặt chẽ với nhiều thương hiệu van cầu chữ ngã

Bạn muốn tìm nhiều dòng van cầu hơi đến từ nhiều thương hiệu quốc tế? Vậy thì hãy liên hệ cho Vật tư AZ để nhận được hỗ trợ tốt nhất!

Hiện nay chúng tôi đã và đang ký kết hợp tác và là nhà cung cấp chính thức sản phẩm van cầu của nhiều thương hiệu quốc tế tại Việt Nam. Cụ thể hơn:

Van cầu Wonil

Thông số kỹ thuật

  • Vật liệu: inox, gang, thép carbon
  • Kích cỡ: DN15-DN50( nối ren, hàn socket) DN40-DN300 (mặt bích)
  • Kết nối: nối ren, hàn socket, mặt bích
  • Gioăng làm kín: PTFE, PVDF …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~180 độ C( inox, gang); 454 độ C( thép carbon)
  • Áp suất làm việc max: 0,98 bar (inox, gang); 14MPa(thép carbon)
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, hóa chất, dầu khí

Van cầu Toyo

Thông số kỹ thuật

  • Vật liệu thân van: gang, đồng
  • Vật liệu đĩa van inox, đồng
  • Kích cỡ: DN8-DN100 ( nối ren, nối hàn) DN50-DN300 ( mặt bích)
  • Kết nối: nối ren, nối hàn , mặt bích
  • Gioăng làm kín: PTFE
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~120 độ C
  • Áp suất làm việc max: 1.37 ~2,06 MPa ( dầu, nước, hơi nóng); 0,86~1,03 MPa( khí nén)
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, hóa chất, dầu khí, khí nén

Van cầu Asahi

Thông số kỹ thuật

  • Vật liệu: nhựa PVC, PP
  • Kích cỡ: DN15-DN100
  • Kết nối: nối ren, mặt bích
  • Gioăng làm kín: PTFE,PVDF
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: -20~80 độ C
  • Áp suất làm việc max: 0.5~1.0 MPa
  • Môi trường ứng dụng: nước sạch, nước nóng, hóa chất, khí nén

Van cầu YNV

Thông số kỹ thuật

  • Vật liệu: gang
  • Kích cỡ: DN15-DN25 ( nối ren), DN15-DN150 ( nối bích)
  • Kết nối: nối ren, mặt bích
  • Gioăng làm kín: PTFE
  • Tiêu chuẩn: JIS5K-10K-30K
  • Nhiệt độ làm việc max: 220 độ C
  • Áp suất làm việc max: 16~30 Kgf/cm2
  • Môi trường ứng dụng: nước sạch, nước nóng, hóa chất, khí nén

Van cầu Arita

Thông số kỹ thuật

  • Vật liệu: gang, đồng, inox, thép rèn
  • Kích cỡ: DN15-DN25 ( nối ren), DN15-DN400 ( nối bích)
  • Kết nối: nối ren, mặt bích
  • Gioăng làm kín: PTFE, gioăng chì graphite
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: 220 độ C
  • Áp suất làm việc max: 10~50 Kgf/cm2
  • Môi trường ứng dụng: nước sạch, nước nóng, hóa chất, khí nén, dầu khí, hơi nóng

Van cầu Zetkama

Thông số kỹ thuật

  • Vật liệu: Thép/ Thép không gỉ
  • Kích thước: DN15 – DN300
  • Kết nối: Hàn, mặt bích
  • Áp suất tối đa: PN40
  • Nhiệt độ tối đa: 450°C
  • Sử dụng cho nước, hơi, khí, dầu

Kích thước van cầu yên ngựa có sẵn lên đến DN300

Các mẫu mã globe valve sẵn hàng tại Vật tư AZ không chỉ đa dạng về mẫu mã, thương hiệu mà còn đa dạng về dải kích thước tiêu chuẩn. Chúng tôi có loại van cầu hơi nối ren, van cầu hơi mặt bích và van cầu hơi nối hàn. Mỗi dòng có sẵn đến từ hàng trăm cho tới vài nghìn sản phẩm đang sẵn tại kho.

Tại sao chúng tôi lại nhập khẩu nhiều mẫu mã kích cỡ globe valve như vậy? Đơn giản vì tệp khách hàng của Vật tư AZ rất đa dạng. Chúng tôi phục vụ các xí nghiệp vừa- nhỏ, nhu cầu sử dụng cho hộ gia đình thông thường cho đến các nhà máy, dự án công nghiệp trọng điểm của khu vực.

Van cầu hơi nóng được bảo hành 12 – 18 tháng

Chế độ bảo hành được áp dụng cho tất cả các mẫu mã globe valve đều mặc định 12 tháng. Tuy nhiên đối với các đối tác lâu năm hay khách hàng thân thuộc, Vật tư AZ chắc chắn sẽ có rất nhiều ưu đãi lớn, tiêu biểu như:

  • 12 tháng bảo hành sẽ được nâng lên 18-24 tháng bảo hành lâu dài. Nếu sản phẩm van cầu hơi bị lỗi phát sinh từ hãng trong quá trình sử dụng. Chúng tôi hỗ trợ đổi trả 1-1 nhanh chóng, không phát sinh phí.
  • Thời gian và chi phí lưu kho cũng được  hỗ trợ đối với những đơn hàng lớn, phục vụ các dự án công nghiệp trọng điểm của khu vực.

Hỗ trợ giao hàng toàn quốc

Với 2 kho hàng lớn toàn quốc kết hợp cùng mạng lưới kho hàng ký gửi đối tác có mặt trên hầu hết các tỉnh thành của cả nước. Vật tư AZ đã tạo nên mạng lưới phân phối sản phẩm van cầu rộng lớn, cam kết thời gian vận chuyển luôn nhanh nhất, tối ưu chi phí vận chuyển của khách hàng.

  • Đối với những đơn hàng nội tỉnh, chỉ mất chưa đầy 1 tiếng làm việc của đối tác vận chuyển, sản phẩm đã đến tận tay khách hàng
  • Còn đối với những đơn hàng liên tỉnh, các địa phương xa xôi, dịch vụ chuyển phát hỏa tốc của chúng tôi áp dụng trên cả 3 tuyến hàng không, đường thủy, đường bộ đảm bảo thời gian vận chuyển là ngắn nhất (từ 1 đến 2 ngày)

Những hình ảnh bàn giao và lắp đặt từ công trình

Có thể bạn chưa biết

1. Van cầu hơi nóng là gì ?

Van cầu (Globe Valve) là dòng van công nghiệp tiêu biểu, được sử dụng để điều tiết, đóng mở dòng chảy trong hệ thống. Van cầu được đặt tên theo hình dạng thiết kế hình cầu, cấu tạo bao gồm hai nửa được ngăn cách bởi một vách ngăn bên trong.

2. Cấu tạo van cầu

Van cầu có các dạng thiết kế tiêu biểu như: van yên ngựa, van cầu, van cầu góc. Cấu tạo van cầu cụ thể bao gồm:

Thân van

Thân van cầu là bộ phận chứa toàn bộ phần linh kiện bên trong, chịu tác động trực tiếp của môi trường bên ngoài. Thân van thường được chế tạo từ các dòng vật liệu chính như: gang, inox, thép, nhựa, đồng.

Đặc biệt là vật liệu gang được sử dụng tương đối nhiều với các sản phẩm có kích cỡ lớn bởi khả năng đúc nguyên khối, dễ điền khuôn và tiết kiệm chi phí vật liệu, sản xuất. Thân van thường được đúc logo hoặc dán tem nhãn của nhà sản xuất.

Thân van cầu có các dạng kết nối với đường ống: kết nối ren, kết nối bích hoặc kết nối hàn socket

Nắp van

Là bộ phận phía trên và được kết nối với thân van bằng ren hoặc bu lông. Nắp van  tương đối dễ dàng để tháo rời bảo dưỡng, bảo trì hoặc thay thế các bộ phận  trong van

Đĩa van

Là bộ phận tiếp xúc trưc tiếp với lưu chất trong đường ống. Đĩa van cầu được thiết kế theo hình nút chai hoặc hình côn để đạt hiệu quả đóng mở lưu chất tốt nhất. Chính vì vậy van cầu là lựa chọn hàng đầu trong điều tiết lưu chất với độ bền và tính hiệu quả cao trong vận hành.

Đĩa van kết nối với trục van, tay vặn tạo thành một cơ chế chuyển đổi tác động xoay thành chuyển động tịnh tiến, nâng hạ đĩa van trong việc đóng, mở điều tiết lưu chất.

Đĩa van được chế tạo từ các hợp kim cứng có khả năng chống ăn mòn cao như inox, thép.. Một số trường hợp vật liệu gang cũng được sử dụng để chế tạo đĩa van cầu, được bọc thêm cao su EPDM để tăng độ bền, chống sự ăn mòn.

Trục van

Trục van cầu là bộ phân chịu lực tác động lớn trong quá trình vận hành, vì vậy trục van được chế tạo từ những hợp kim cứng chịu lực và bền. Trục van có thể kết nối với các dạng vận hành chính như: tay quay, điều khiển điện, điều khiển khí nén tùy vào nhu cầu sử dụng hệ thống.

Gioăng làm kín

Nhà sản xuất sẽ bổ sung gioăng, đệm làm kín bằng cao su EPDM, NBR hoặc cái loại gioăng kim loại như inox, chì graphite… để tránh khả năng rò rỉ lưu chất. Gioăng làm kín sẽ được kiểm tra và thay thế định kỳ để đảm bảo hiểu quả làm kín lưu chất

Bộ phận điều khiển van cầu

Van cầu hiện nay được vận hành bởi rất nhiều cách thức chính như: tay quay, điều khiển điện, điều khiển khí nén. Tùy vào yêu cầu vận hành của hệ thống để lựa chọn cách thức vận hành van. Tay quay là cách vận hành thông dụng nhất, yêu cầu sức khỏe của người vận hành.

2 dạng điều khiển điện, khí nén là phương án vừa tối ưu nhân công vừa nâng cao hiệu quả và sự chính xác trong quá trình vận hành.

3. Hướng dòng chảy lưu chất khi đi qua van cầu

Van cầu có 2 hướng dòng chảy chính dựa trên cách lắp đặt. Điều này sẽ tùy thuộc vào yêu cầu vận hành của hệ thống hay yêu cầu ứng dụng của van từ người sử dụng.

Với thiết kế bên trong van cầu được chia thành hai khoang: Khi lắp đặt theo các hướng khác nhau, dòng lưu chất có thể lưu chuyển từ bên trên hoặc bên dưới đĩa van.

Đặc điểm của từng kiểu lắp đặt này sẽ có những điểm kháng nhau như:

  • Nếu lắp đặt van để đĩa van đóng ngược với dòng chảy (dòng chảy từ bên dưới lên), quá trình mở van sẽ được trợ lực nhưng khi đóng van lực cản sẽ lớn hơn, khó khăn hơn.
  • Ngược lại, khi bố trí đĩa van đóng cùng hướng của dòng chảy ( dòng chảy từ bên trên chảy xuống, động năng của dòng chảy sẽ trợ lực cho quá trình đóng van song quá trình mở van sẽ nặng hơn

Vì vậy trước khi lắp đặt và sử dụng, khách hàng cần nắm rõ yêu cầu vận hành của hệ thống, cân nhắc  hướng lắp đặt của van cầu để đạt được hiệu quả tốt nhất trong đóng mở hay điều tiết lưu chất.

4. Nguyên lý hoạt động của van cầu

Nhìn chung van cầu có nguyên lý hoạt động tương đối dễ hiểu:

– Trạng thái mở hoàn toàn

Bộ phận truyền động tác động lên trục van lực momen xoắn theo chiều ngược kim đồng hồ, biến đổi thành chuyển động tịnh tiến của trục van và kéo đĩa van thoát khỏi ghế van. Lúc này van được mở hoàn toàn tuy nhiên lưu lượng và vận tốc của dòng chảy sẽ không đạt 100% giống van cổng hay van bi

– Trạng thái đóng hoàn toàn

Bộ phận truyền động tác động lên trục van lực momen xoắn cùng chiều kim đồng hồ, biến đổi thành chuyển động tinh tiến của trục van và hạ đĩa van xuống ghế van đến khi chặt hẳn. Lúc này van được đóng hoàn toàn, lưu chất không thể lọt qua.

– Trạng thái điều tiết lưu chất

Đối với đầu việc điều tiết lưu chất, người vận hành sẽ sử dụng vô lăng hoặc điều khiển tự động để điều chỉnh nâng hạ đĩa van để điều chỉnh tốc độ và lưu lượng dòng chảy theo yêu cầu vận hành. Độ chính xác của dòng van cầu hơi trong điều tiết cực kỳ chính xác, hoàn toàn không lo ngại đĩa van bị ăn mòn

5. Thông số kỹ thuật

Van cầu

  • Kích cỡ: DN15- DN300
  • Vật liệu: inox, gang, nhựa, thép carbon, thép WCB, đồng
  • Gioăng làm kín: EPDM, PTFE, NBR, inox, gioăng chì graphite
  • Dạng van: dạng bầu, dạng góc, chữ ngã
  • Kết nối: nối ren, mặt bích, hàn socket
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: 220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40, PN63
  • Thương hiệu: YNV, Wonil, Toyo, Zetkama, Arita…

6. Ưu /nhược điểm của từng loại vật liệu

Van cầu nhựa

Vật liệu nhựa có tính kháng hóa chất rất tốt, không bị ăn mòn bởi những lưu chất có tính ăn mòn mạnh như axid,kiềm, bazơ, muối biển. Nếu hệ thống đường ống của bạn yêu cầu van có khả năng chống ăn mòn cao thì van cầu nhựa chính xác là lựa chọn hàng đầu cả về giá thành lẫn hiệu quả vận hành.

Tuy nhiên có 1 lưu ý quan trọng chính là khả năng chịu nhiệt độ cao và áp suất lớn của van cầu nhựa tương đối kém. Giới hạn chịu nhiệt dừng lại ở 90 độ C và áp suất từ PN10 – PN16.

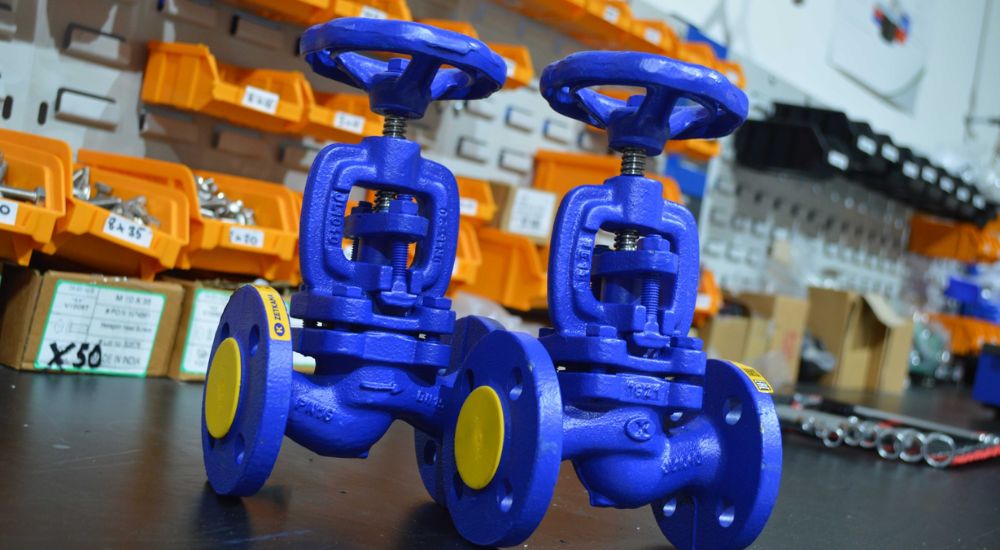

Van cầu gang

Van cầu gang có độ bền cao, khả năng chống chịu va đập tốt. Vật liệu gang có thể hấp thụ tiếng ồn khi hoạt động. Van cầu gang được ứng dụng rộng rãi trong môi trường nước và hơi nóng. Van có các dạng van yên ngựa, dạng góc, dạng bầu.

Van cầu thép

Van cầu thép được chế tạo từ vật liệu thép WCB hay thép rèn. Đây là dòng van cầu có  khả năng chịu được nhiệt độ cao và áp suất lớn tốt nhất trong các loại vật liệu hiện nay.

Van cầu thép sẽ là lựa chọn hàng đầu ứng dụng trong các hệ thống công nghiệp tương đối khắc nghiệt như khai thác dầu khí, luyên kim, lò hơi, hóa chất…

Van cầu inox

Là loại vật liệu có giá thành cao nhất trong các loại vật liệu, inox có đặc tính kháng sự ăn mòn tốt trong nhiều loại lưu chất công nghiệp. Bên cạnh đó van cầu inox có thể chịu được nhiệt độ và áp suất cao tốt như van cầu thép.

Van cầu inox có thể được ứng dụng rộng rãi trong rất nhiều môi trường công nghiệp hiện nay

Van cầu đồng

Van cầu đồng thường được sản xuất từ vật liệu đồng thau, đồng đỏ hay đồng mạ crome để tăng độ bền

Các sản phẩm van cầu đồng có độ bền tốt, tính kháng khuẩn cao. Ta có thể dễ dàng bắt gặp các sản phẩm van cầu đồng trong các đường ống dẫn nước sạch, nước nóng sinh hoạt. Van cầu đồng cũng có giá thành tương đối rẻ, phù hợp với nhu cầu dân dụng.

7. Tính năng tiêu biểu của van cầu

Van cầu được coi là dòng sản phẩm có khả năng đóng ngắt tốt, thiết kế hoàn hảo cho việc điều tiết lưu chất. Dưới đây là những ưu điểm tiêu biểu của dòng van này:

  • Thiết kế đĩa van hình côn hay nút chai cực kỳ lý tưởng cho việc nâng cao hiệu quả làm kín lưu chất. Việc sử dụng các loại gioăng hay đệm làm kín từ cao su hay kim loại cũng góp phần làm cho van có độ kín khít cao, chống rò rỉ.
  • Khả năng điều tiết lưu chất, hiện tượng ăn mòn đĩa van không đáng kể, tuổi thọ của van lâu dài
  • Van cầu có chu kỳ đóng mở rất ngắn, thời gian đóng mở của van cầu tương đối nhanh.
  • Cấu trúc van cầu được thiết kế với nắp capo liên kết với thân van bằng bulong và đai ốc. Vì vậy người vận hành có thể tháo rời dễ dàng để bảo trì hay thay mới các linh kiện bên trong van
  • Các sản phẩm van cầu có đa dạng thiết kế như: van cầu góc, van chữ Y( van y xiên), van cầu chữ Z. Qua đó tạo nên tính ứng dụng rộng rãi của dòng van này trong công nghiệp hiện nay
  • Trong 1 vài trường hợp, van cầu còn được sử dụng như van 1 chiều hay van giảm áp
  • Van cầu thích hợp cho các hệ thống công nghiệp thường xuyên hoạt động. Tuổi thọ sản phẩm lâu dài, độ bền cơ học cao

8. Ứng dụng thực tế

Globe valve thường được ứng dụng trong các hệ thống công nghiệp tiêu biểu như:

  • Hệ thống cung cấp dầu khí, nhiên liệu
  • Hệ thống làm mát
  • Hệ thống cấp thoát nước nhà cao tầng, nhà máy xí nghiệp
  • Hệ thống nồi hơi, lò hơi, lò sưởi tòa nhà
  • Hệ thống dầu bôi trơn tuabin, làm mát piston
  • Hệ thống khai thác, lọc hóa dầu khí
  • Hệ thống xử lý nước thải xí nghiệp, tòa nhà cao tầng

9. Hướng dẫn lựa chọn van cầu

Các câu hỏi thường gặp

Van cầu (Globe Valve) là dòng van công nghiệp tiêu biểu, được sử dụng để điều tiết, đóng mở dòng chảy trong hệ thống. Van cầu được đặt tên theo hình dạng thiết kế hình cầu, cấu tạo bao gồm hai nửa được ngăn cách bởi một vách ngăn bên trong.

Van cầu có 3 dạng van chính bao gồm: van cầu bầu, van cầu chữ ngã, van cầu xiên
Van cầu được vận hành bằng tay quay, điều khiển điện, điều khiển khí nén.

Tham khảo thêm:Van 1 chiềuVan Y lọcChõ bơm nước

–Xem thêm–

Liên hệ ngay

Liên hệ
