Van bi 3 mảnh- Van bi 3 thân | Đa dạng kích cỡ, mẫu mã vận hành

Van bi 3 mảnh là dòng sản phẩm van bi thông dụng, được ứng dụng rộng rãi trong các hệ thống công nghiệp có mức nhiệt độ và áp suất tương đối khắc nghiệt. Với cấu tạo thân van từ 3 mảnh riêng biệt, liên kết với nhau bởi bulong và đai ống, van bi 3 thân có độ bền cơ học tốt, sự chắc chắn và độ kín lưu chất tuyệt đối. Bài viết sau đây, Vật tư AZ sẽ cùng bạn tìm hiểu về dòng sản phẩm này

Tổng quan về van bi 3 mảnh

Van bi 3 mảnh hay van bi 3 thân có cấu tạo phần thân được thiết kế từ ba phần tách biệt nhau, được liên kết lại với nhau bằng các bulong, đai ốc một các chắc chắn, đảm bảo độ bền cơ học và độ kín lưu chất 100%. Van được sử dụng để đóng mở hoặc điều tiết dòng chảy trên nhiều loại hệ thống khác nhau, đặc biệt là các hệ thống có nền nhiệt độ và áp suất tương đối lớn như khai thác dầu khí, xử lý hóa chất, hơi nóng…

Van bi 3 thân tại Vật tư AZ cực kỳ đa dạng về kích cỡ, mẫu mã, vận hành. Khách hàng có nhu cầu đặt mua hãy liên hệ trực tiếp cho đơn vị chúng tôi!

Cấu tạo van bi 3 mảnh

cấu tạo van bi 3 mảnh

Van bi 3 mảnh có cấu tạo tương đối đơn giản, bao gồm:

  • Thân van: thông thường được làm từ các vật liệu inox, thép có độ bền lý hóa cao, khả năng chịu được tác động lực lớn cùng mức chống chịu nhiệt độ và áp suất cao.

thân van bi 3 mảnh

  • Thân van được ghép từ 3 mảnh riêng biệt, liên kết với nhau bằng bulong và đai ốc

  • Bi van: Được đục lỗ xuyên tâm, vật liệu từ thép không rỉ Sus 304 hoặc Sus 316
  • Trục van: cùng vật liệu với bi van. 1 đầu nối bi van, đầu kia kết nối với bộ truyền động
  • Vận hành: tay gạt, bộ điều khiển điện, khí nén
Van bi 3 thân tay gạt
Dạng tay gạt
bộ điều khiển điện ON/OFF - Tuyến tính
Bộ điều khiển điện ON/OFF – Tuyến tính
bộ điều khiển khí nén
Bộ điều khiển khí nén
  • Gioăng, đệm làm kín: được làm từ chất liệu teflon (FTFE) hoặc RPTFE có độ kín cao
  • Kết nối theo dạng mặt bích hoặc nối ren

Thông số kỹ thuật van bi 3 mảnh

Kích cỡ DN15 – DN300
Vật liệu thân inox 304, 316L; CF8/CF8M; thép wcb, thép carbon
Bi van inox 304, 316L; CF8/CF8M
Gioăng làm kín EPDM, NBR, Teflon, RPTFE, inox, gioăng chì graphite
Vận hành tay gạt, điều khiển điện, khí nén
Kết nối nối ren, mặt bích, nối hàn, kẹp clamp
Nhiệt độ làm việc max 200 – 400 độ C
Áp suất làm việc max PN16, PN25, PN40, PN63
Thương hiệu  Emico, Bueno, Wonil, Haitima, Tung Lung, Kitz

van bi vi sinh 3 mảnh

Ưu điểm van bi 3 thân

Van bi 3 thân có những ưu điểm đáng kể đến như:

  • Van có kết cấu chắc chắn chịu được áp lực lớn và nhiệt độ cao trong các hệ thống công nghiệp khắc nghiệt như dầu khí, hóa chất, hơi nóng
  • Dễ dàng tháo rời và lắp đặt, sửa chữa, bảo dưỡng.
  • Đa dạng mẫu mã, kích cỡ, kết nối từ lắp ren,  nối hàn và mặt bích tiêu chuẩn

van bi 3 mảnh tay g ạt

Ứng dụng thực tế van bi 3 thân

Van bi 3 mảnh được ứng dụng rộng rãi trong các hệ thống công nghiệp tiêu biểu như:

  • Dùng trong môi trường công nghiệp dược phẩm, thực phẩm, đồ uống và vi sinh.
  • Dùng trong các hệ thống lò hơi , lò nung, xử lý chất thải từ xí nghiệp lọc hóa dầu.
  • Ứng dụng trong các hệ thống cấp thoát nước sạch, nước thải sinh hoạt dân dụng hay công nghiệp
  • Dùng trong hệ thống cấp thoát nước hồ bơi, hệ thống tưới tiêu nông nghiệp hay nuôi dưỡng thủy sản
  • Hệ thống xử lý, sản xuất hóa chất độc hại

van bi 3 mảnh điều khiển điện

Sự quan trọng của van bi 3 thân

Tại sao van bi 3 mảnh lại quan trọng như vậy? Vật tư AZ sẽ giải thích cho bạn:

  • Đối với các hệ thống đường ống vận hành thường xuyên, việc sử dụng van bi 3 mảnh giúp dễ dàng tháo rời phần thân để thay thế các linh kiện bên trong van
  • Khả năng làm việc trong hệ thống có mức nhiệt cao và áp suất lưu chất lớn rất tốt. Có một số dòng sản phẩm có thể chịu đến nhiệt độ 400 độ C và  áp lực lưu chất lên đến 63bar.
  • Độ kín lưu chất đạt mức 100%, tuổi thọ cao trong thời gian vận hành dài kỳ

van bi 3 mảnh nối hàn

Phân biệt các dòng van bi

Van bi 1 mảnh Van bi 2 mảnh Van bi 3 mảnh
  • Không thể thay thế các chi tiết trong van. Khi van hỏng hay trục trặc, bắt buộc phải thay mới hoàn toàn, không thể sửa chữa
  • Giá thành van rẻ nhất, tuy nhiên tuổi thọ cực kỳ thấp.
  • Có thể bảo trì bảo dưỡng nhưng phải tháo rời toàn bộ phận ra khỏi đường ống
  • Giá thành của van ở mức trung bình
  • Dễ dàng bảo trì, thay thế bất kỳ linh kiện, kể cả đầu kết nối. Bộ phần nào lỗi có thể tháo riêng bộ phận đó để sửa chửa hay đổi mới
  • Giá thành van cao hơn hai loại còn lại, tuy nhiên tuổi thọ lâu dài hơn, độ bền cơ học tuyệt vời

Mẫu mã van bi 3 mảnh đang có tại Vật tư AZ

Hiện nay Vật tư AZ sẵn hàng số lượng lớn các mẫu mã van bi 3 mảnh:

Van bi inox 3 mảnh

Thông số kỹ thuật

  • Kích cỡ: DN15 – DN200
  • Vật liệu: inox 304, 316, CF8/CF8M
  • Bi van: inox 304, 316, CF8/CF8M
  • Gioăng làm kín: EPDM, NBR, Teflon, RPTFE
  • Vận hành: tay gạt, điều khiển điện, khí nén
  • Kết nối: mặt bích, nối ren, kẹp clamp
  • Thương hiệu:  Emico, Bueno, Wonil, Haitima, Tung Lung, Kitz

Van bi thép 3 mảnh

Thông số kỹ thuật

  • Kích cỡ: DN15 – DN200
  • Vật liệu: thép WCB, thép carbon
  • Bi van: inox 304, 316, CF8/CF8M
  • Gioăng làm kín: RPTFE, gioăng chì graphite, inox
  • Vận hành: tay gạt, điều khiển điện, khí nén
  • Kết nối: mặt bích, nối ren, nối hàn
  • Thương hiệu:  Emico, Bueno, Wonil, Haitima, Tung Lung, Kitz

Van bi vi sinh 3 mảnh

Thông số kỹ thuật

  • Kích cỡ: DN15 – DN200
  • Vật liệu: thép WCB, thép carbon
  • Bi van: inox 304, 316, CF8/CF8M
  • Gioăng làm kín: RPTFE, PTFE, inox
  • Vận hành: tay gạt, điều khiển điện, khí nén
  • Kết nối: nối hàn, kẹp clamp
  • Thương hiệu:  Emico, Bueno, Wonil, Haitima, Tung Lung, Kitz

Van bi 3 mảnh điều khiển điện

Thông số kỹ thuật

  • Kích cỡ: DN15 – DN200
  • Vật liệu: thép, inox
  • Bi van: inox 304, 316, CF8/CF8M
  • Gioăng làm kín: EPDM, NBR, Teflon, RPTFE, inox, gioăng chì graphite
  • Vận hành: ON/OFF, tuyến tính
  • Bộ điều khiển: hợp kim nhôm sơn epoxy
  • Kết nối: nối hàn, kẹp clamp, mặt bích, nối ren
  • Thương hiệu bộ điều khiển:  Kosaplus, KST, Bueno, Haitima, Unid

Van bi 3 thân điều khiển khí nén

Thông số kỹ thuật

  • Kích cỡ: DN15 – DN200
  • Vật liệu: thép, inox
  • Bi van: inox 304, 316, CF8/CF8M
  • Gioăng làm kín: RPTFE, gioăng chì graphite, inox
  • Vận hành: tác động đơn, tác động kép
  • Bộ điều khiển: hợp kim nhôm sơn epoxy
  • Kết nối: nối hàn, kẹp clamp, mặt bích, nối ren
  • Thương hiệu bộ điều khiển:  Kosaplus, KST, Bueno, Haitima, Unid

Van bi 3 mảnh nối ren

Thông số kỹ thuật

  • Kích cỡ: DN15 – DN100
  • Vật liệu: thép, inox
  • Bi van: inox 304, 316, CF8/CF8M
  • Gioăng làm kín: EPDM, NBR, Teflon, RPTFE, inox, gioăng chì graphite
  • Vận hành: tay gạt, điều khiển điện, khí nén
  • Thương hiệu: Emico, Bueno, Wonil, Haitima, Tung Lung, Kitz

Van bi 3 mảnh mặt bích

Thông số kỹ thuật

  • Kích cỡ: DN15 – DN300
  • Vật liệu: thép, inox
  • Bi van: inox 304, 316, CF8/CF8M
  • Gioăng làm kín: EPDM, NBR, Teflon, RPTFE, inox, gioăng chì graphite
  • Vận hành: tay gạt, điều khiển điện, khí nén
  • Thương hiệu: Emico, Bueno, Wonil, Haitima, Tung Lung, Kitz

VAn bi 3 mảnh nối hàn

Thông số kỹ thuật

  • Kích cỡ: DN15 – DN200
  • Vật liệu: thép, inox
  • Bi van: inox 304, 316, CF8/CF8M
  • Gioăng làm kín: EPDM, NBR, Teflon, RPTFE, inox, gioăng chì graphite
  • Vận hành: tay gạt, điều khiển điện, khí nén
  • Thương hiệu: Emico, Bueno, Wonil, Haitima, Tung Lung, Kitz

Kho hàng van bi 3 thân  tại Vật tư AZ

Hiện nay Vật tư AZ là nhà phân phối hàng đầu tại Việt Nam rất nhiều chủng loại van bi 3 thân. Liên hệ với Vật tư AZ để nhận được sự hỗ trợ tốt nhất bởi chúng tôi đã và đang sở hữu:

  • Vật tư AZ sở hữu mạng lưới phân phối van và thiết bị công nghiệp có mặt trên mọi tỉnh thành của Việt Nam. Tiêu biểu nhất là 2 kho hàng tiêu chuẩn quốc tế tại Hà Nội và Hồ Chí Minh với sức chứa hàng trăm tấn hàng đủ loại thiết bị công nghiệp

  • Nguồn sản phẩm van bi 3 thân vô cùng đa dạng về: mẫu mã, vật liệu, kết nối hay cách thức vận hành. Khách hàng cần mẫu van bi 3 thân nào – Chúng tôi cung cấp đúng mẫu mã đó!
Van bi 3 mảnh Haitima
Van bi 3 mảnh Haitima

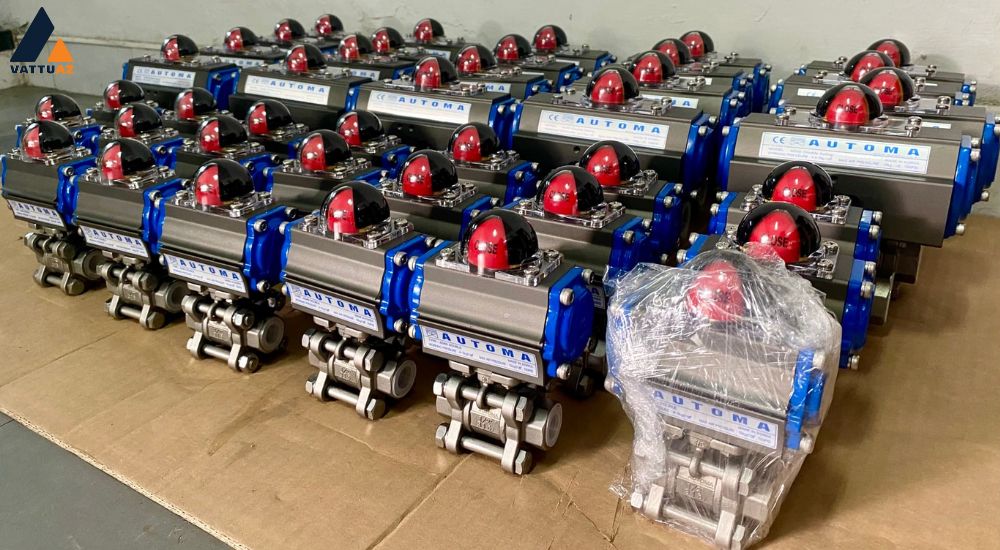

kho van bi 3 mảnh tại Vật tư AZ

  • Giá thành van bi 3 mảnh rẻ nhất thị trường, đơn giản vì Vật tư AZ là nhà nhập khẩu cấp I của nhiều thương hiệu lớn toàn cầu. Chúng tôi nhập hàng trực tiếp từ nhà máy của hãng, cam kết giá thành luôn sát với giá gốc nhất

  • Bảo hành vượt trội, đa dạng ưu đãi, chính sách hỗ trợ chủ đầu tư, khách hàng

van bi 3 mảnh điều khiển khí nén

Ngoài các dòng van bi 3 mảnh, quý khách hàng cũng có thể tìm hiểu thêm về cấu tạo và nguyên lý hoạt động của van bi 1 mảnh, 2 mảnh, 3 mảnh để hỗ trợ hơn về nhu cầu của mình.
