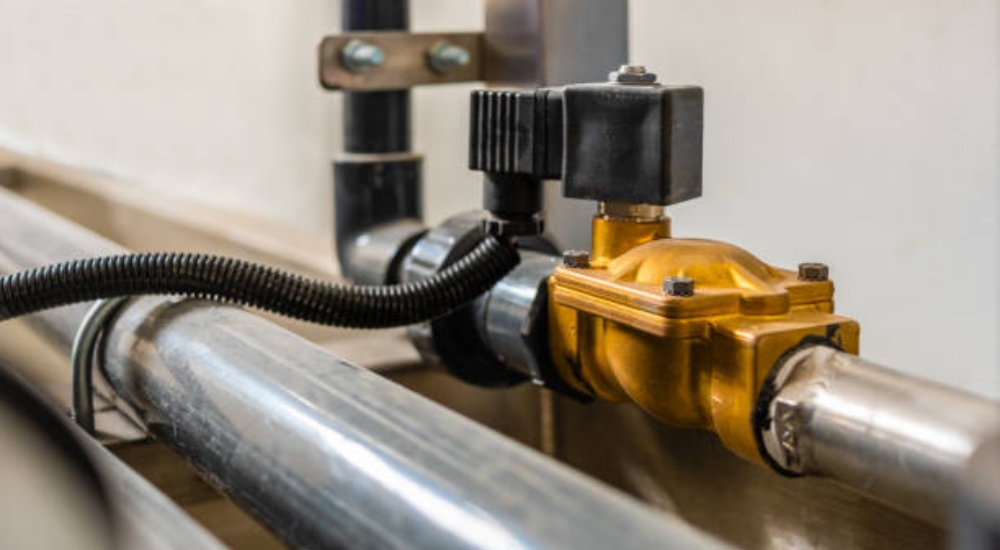

Cách lắp đặt van điện từ

Van điện từ là loại van hoạt động bằng điện thường được sử dụng trong các hệ thống điều khiển công nghiệp để điều khiển lưu lượng, hướng, tốc độ và các thông số khác của môi trường. Để đảm bảo hiệu suất cao nhất của van điện từ, điều cần thiết là phải lắp đặt van đúng cách. Bài viết này thảo luận về cách cách lắp đặt van điện từ hiệu quả.

Kiểm tra đặc tính của van

Trước khi bắt đầu cài đặt, điều cần thiết là phải xác minh rằng van điện từ phù hợp và an toàn cho ứng dụng mong muốn. Đối với điều này, hãy đọc kỹ hướng dẫn sử dụng và hướng dẫn an toàn liên quan đến thương hiệu và loại van. Kiểm tra các đặc tính của van trên nhãn loại và xác minh xem các thông số kỹ thuật có phù hợp với yêu cầu của ứng dụng hay không. Hình 2 cho thấy một ví dụ về nhãn loại trên cuộn dây (Hình 2 bên trái) và van (Hình 2 bên phải).

  • Cuộn coil
    • A: Mã cuộn dây
    • B: Điện áp và tần số
    • C: Dấu CE
    • D: Lớp bảo vệ xâm nhập. Tiêu chuẩn này xác định các mức hiệu quả bịt kín chống lại sự xâm nhập từ các vật thể lạ như bụi bẩn, dụng cụ và chất lỏng.
  • Van nước
    • E: Mã van
    • F: Vị trí (Thường mở hoặc thường đóng)
    • G: ren ống
    • H: Vật liệu bịt kín
    • I: Đường kính lỗ
    • J: Áp suất vận hành (tối thiểu-tối đa) đối với dòng điện AC/DC

Luôn kiểm tra để đảm bảo rằng điện áp hoạt động và tần số của cuộn dây phù hợp với nguồn cung cấp; nếu không, cuộn dây có thể bị cháy.

Bảng tên cuộn dây (trái) và van (phải) trên van điện từ JP Fluid Control
Hình 2: Bảng tên cuộn dây (trái) và van (phải) trên van điện từ JP Fluid Control

Kiểm tra hệ thống đường ống

Van điện từ thường được sử dụng để định hướng, bắt đầu hoặc dừng dòng chất lỏng từ đường ống cung cấp chất lỏng đến một thiết bị. Do đó, một cổng của van điện từ được kết nối với đường cung cấp chính mang chất lỏng và cổng còn lại có thể được kết nối với thiết bịhoặc đường ống đầu ra dẫn đến thiết bị. Tín hiệu điện trên dây dẫn xác định thời điểm bật và tắt van.

  • Đảm bảo rằng mạch không bị áp suất và hệ thống được làm mát trước khi tiếp tục.
  • Kiểm tra đường ống xem có bụi bẩn (các hạt rỉ sét, cành giâm, lá cây, v.v.). Nên xả các đường ống trước khi lắp đặt van. Các hạt bụi bẩn nhỏ trong đường ống có thể xâm nhập vào van và dẫn đến tắc nghẽn hoặc rò rỉ. Đây là một trong những lý do chính khiến van điện từ hoạt động sai. Đọc bài viết của chúng tôi về van điện từ để biết thêm chi tiết về các nguyên nhân có thể xảy ra và cách khắc phục khi van điện từ gặp trục trặc. Vấn đề này có thể được giải quyết bằng cách mở và làm sạch van, nhưng ngăn bụi bẩn xâm nhập vào van là lựa chọn tốt hơn. Lắp bộ lọc đường ống ở phía đầu vào của van điện từ để tăng độ an toàn.
  • Các đường ống ở cả hai bên của van (đầu vào và đầu ra) phải được buộc chắc chắn và phải đảm bảo các loại kết nối giống nhau ở cả hai bên.
  • Có một ống xả thí điểm từ đỉnh của van điện từ cho van điện từ khí nén khi mất điện. Nối ống xả thí điểm với ống xả chính nếu khí trơ hoặc không khí không thể thải trực tiếp vào khí quyển.

Định vị van điện từ trên hệ thống đường ống

Van điện từ bao gồm hai thành phần chính: một điện từ và thân van. Thân van chứa các cổng đầu vào và đầu ra, và cuộn điện từ được kết nối với thân van sau khi nó được lắp vào đường ống.

  • Để cho phép làm mát, phải duy trì đủ không gian xung quanh van. Nên lắp đặt van ở môi trường khô ráo và thông thoáng vì trong quá trình sử dụng, van sẽ bị nóng.
  • Hầu hết các van điện từ chỉ có thể được sử dụng theo một hướng dòng chảy. Lưu ý hướng dòng chảy của môi trường khi lắp đặt van. Một mũi tên trên thân van thường chỉ hướng dòng chảy chính xác.
  • Các ống ở cả hai bên của van phải được buộc chắc chắn. Sử dụng cờ lê cho cả van và đường ống trong khi vặn chặt. Ngăn ngừa các ứng suất không cần thiết trong hệ thống.

Hướng lắp đặt cuộn dây

  • Cách tốt nhất để lắp đặt van là để cuộn dây hướng lên trên, thường ở góc 90 độ so với thân van (xem Hình 3). Điều này đảm bảo rằng ống phần ứng hướng lên trên, do đó giảm nguy cơ bất kỳ chất cặn nào trong môi trường rơi vào ống và hạn chế chuyển động của phần ứng.
  • Luôn sử dụng đối trọng trong khi siết chặt các kết nối với đường ống (sử dụng cờ lê trên cả đường ống được kết nối và thân van).

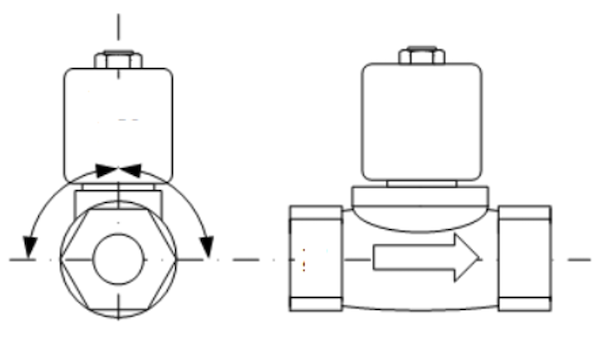

Định vị van điện từ (trái) và hướng của dòng phương tiện (phải)
Hình 3: Định vị van điện từ (trái) và hướng của dòng phương tiện (phải)



Gắn cuộn dây vào van điện từ

Gắn cuộn dây điện từ
Hình 4: Gắn cuộn dây điện từ



Cuộn dây điện từ là một cuộn dây điện có lõi sắt từ di động (pít tông) ở trung tâm của nó. Ở vị trí nghỉ, pít tông đóng một lỗ nhỏ. Một dòng điện qua cuộn dây tạo ra một từ trường. Từ trường tác dụng một lực hướng lên trên pít tông, mở lỗ. Đây là nguyên tắc cơ bản được sử dụng để mở và đóng van điện từ. Đọc bài viết của chúng tôi về van điện từ để biết thêm chi tiết về cấu tạo van điện từ.

Gắn cuộn dây vào van điện từ. Không bao giờ kết nối cuộn dây với nguồn điện khi nó không được gắn trên van điện từ; nếu không, cuộn dây có thể bị cháy. Thực hiện theo hướng dẫn sử dụng để đảm bảo lắp ráp chính xác các bộ phận. Siết chặt đai ốc vừa đủ để đảm bảo rằng cuộn dây không bị xoay hoặc rung, nhưng tránh siết quá chặt để tránh hư hỏng. Hướng dẫn về mô-men xoắn siết chặt là 5 Nm và quy trình được thể hiện trong Hình 4.

  • A: Quả hạch
  • B: Máy giặt
  • C: cuộn dây
  • D: Van

Cài đặt đầu nối

Đầu nối được sử dụng để kết nối van điện từ với nguồn điện. Ví dụ: phích cắm cáp Burket 2518 được thiết kế theo DIN EN 175301-803 Mẫu A. Các đầu nối này được thiết kế để đáp ứng các yêu cầu bảo vệ quá áp khác nhau và hoạt động trong các giới hạn điện áp nhất định. Mẫu A đề cập đến khoảng cách giữa các chốt, như thể hiện trong Hình 6. Phần lớn các van điện từ đều tương thích với tiêu chuẩn này. Trước khi đặt hàng một đầu nối, hãy kiểm tra xem đầu nối van có cùng kích thước hình thức hay không.

Đầu nối Burkert 2518 có đèn LED
Hình 5: Đầu nối Burkert 2518 có đèn LED



DIN EN 175301-803 Mẫu A kích thước tiêu chuẩn
Hình 6: Kích thước tiêu chuẩn DIN EN 175301-803 Form A



  • Lưu ý màu sắc trên dây dẫn cáp. Hầu hết cáp có bóng màu vàng hoặc xanh lục là dây nối đất (Được dán nhãn 3 trong Hình 7A) và các dây dẫn khác có thể được kết nối với nguồn cung cấp pha và trung tính (Được dán nhãn 1 và 2 trong Hình 7A). Kiểm tra hướng dẫn sử dụng van để biết mã màu chính xác cho dây cáp.
  • Sử dụng cáp tròn. Kết nối các đầu nối (1) và (2) với nguồn điện. Cực tính không quan trọng (Hình 7 có nhãn A) đối với cuộn dây DC. Tuy nhiên, điều quan trọng là phải xem xét cực tính của các dây này khi kết nối với các bộ phận bên ngoài như bộ hẹn giờ hoặc đầu nối đèn LED.
  • Luôn luôn kết nối mặt đất. Không bao giờ sử dụng đường ống như nối đất.
  • Kết nối đầu nối với cuộn dây (Hình 7 có nhãn B). Đảm bảo rằng không có hơi ẩm lọt vào giữa cuộn dây và đầu nối. Sử dụng mô-men xoắn 0,5Nm cho vít lắp.
  • Định vị cáp theo cách mà các giọt nước ngưng tụ không thể trượt dọc theo cáp vào đầu nối (Hình 7 có nhãn C).
Kết nối dây (A), gắn kết nối với cuộn dây (B), nước ngưng tụ trên cáp (C) của van điện từ
Hình 7: Kết nối dây (A), gắn kết nối vào cuộn dây (B), nước ngưng tụ rơi trên cáp (C) của van điện từ



Kiểm tra vận hành

Chỉ bật nguồn điện khi van được lắp đúng cách và có thể khởi động an toàn. Trong trường hợp van điện từ không hoạt động bình thường sau khi lắp đặt, hãy kiểm tra các nguyên nhân sau:

  • Van bị tắc: Van có thể bị tắc do bụi bẩn. Các hạt bụi bẩn nhỏ có thể chặn các kênh và lỗ nhỏ trong van. Mặc dù các đường ống có vẻ sạch sẽ trong quá trình lắp đặt nhưng chúng có thể chứa các chất bẩn như rỉ sét, cát, phoi cắt, v.v. Nếu điều này xảy ra, hãy mở van cẩn thận và làm sạch các bộ phận. Luôn làm theo hướng dẫn trong sách hướng dẫn sử dụng. Đảm bảo rằng van được lắp ráp lại đúng cách.
  • Hướng dòng chảy sai: Van có thể được kết nối sai hướng dòng chảy. Kiểm tra hướng dòng chảy được chỉ định trên thân van bằng mũi tên hoặc đảo chiều van nếu cần.
  • Áp suất chênh lệch thấp: Van điện từ tác động gián tiếp (còn được gọi là vận hành bằng servo hoặc vận hành thử nghiệm) sử dụng chênh lệch áp suất của môi trường trên các cổng đầu vào và đầu ra của van để mở và đóng van. Nếu áp suất qua van vận hành gián tiếp quá thấp (dưới 0,5 bar), van sẽ không mở đúng cách. Trong trường hợp này, nên sử dụng van vận hành trực tiếp (bán).
  • Búa nước: Búa nước là hậu quả điển hình của tốc độ dòng chảy và áp suất cao trong các đường ống có đường kính nhỏ. Một vài giải pháp cho búa nước được liệt kê dưới đây:
  • Tăng đường kính ống để giảm vận tốc chất lỏng.
  • Giảm áp bằng van giảm áp trước van điện từ.
  • Làm ẩm búa nước bằng cách sử dụng ống mềm hoặc đệm trước van điện từ.
  • Sử dụng van điện từ có thời gian đáp ứng lâu hơn. Điều này làm giảm quá độ áp suất.

Đọc bài viết của chúng tôi về khắc phục sự cố van điện từ để biết thêm chi tiết về các nguyên nhân có thể xảy ra và cách khắc phục khi van điện từ gặp trục trặc.

Nguyên nhân hoạt động của van không đúng cách

  • Điện áp thấp: Kiểm tra điện áp trên các cực của cuộn dây bằng đồng hồ vạn năng. Điện áp được ghi ít nhất phải bằng 85% điện áp được in trên bảng tên.
  • Áp suất không chính xác: Kiểm tra áp suất van bằng đồng hồ đo áp suất hoặc đồng hồ đo áp suất. Áp suất tới van phải nằm trong phạm vi được chỉ định trên bảng tên.
  • Mạch điều khiển bị lỗi: Cấp điện cho cuộn dây điện từ và kiểm tra hệ thống điện. Âm thanh lách cách kim loại báo hiệu rằng cuộn điện từ đang hoạt động. Việc không có âm thanh nhấp chuột cho thấy có vấn đề với nguồn điện. Trong trường hợp này, hãy kiểm tra cầu chì bị đứt hoặc đứt, cuộn dây nối đất hoặc hở mạch hoặc dây dẫn bị đứt.
  • Cuộn dây bị cháy: Kiểm tra cuộn dây điện từ bị hở mạch. Thay thế cuộn dây nếu cần thiết.

Thực hiện các bước sau để thay thế cuộn dây điện từ:

  1. Ngắt kết nối dây cung cấp và nối đất khỏi cuộn dây.
  2. Tháo kẹp huấn luyện và trượt cuộn dây ra khỏi cụm ống lõi.
  3. Cài đặt cuộn dây mới và thay thế kẹp giữ.
  4. Thực hiện các kết nối điện cần thiết cho cuộn dây.

Lưu ý: Khi thay thế cuộn dây, hãy sử dụng tuốc nơ vít để gạt nó ra khỏi phần ứng. Đọc bài viết của chúng tôi về Cách thay cuộn dây van điện từ để biết thêm thông tin.

Câu hỏi thường gặp

Van điện từ có thể được cài đặt theo chiều dọc?

Lý tưởng nhất là van điện từ phải được lắp trong một đường ống nằm ngang với điện từ thẳng đứng ở trên. Điều này đảm bảo rằng ống phần ứng hướng lên trên, do đó giảm nguy cơ bất kỳ chất cặn nào trong môi trường rơi vào ống và hạn chế chuyển động của phần ứng.

Van điện từ được lắp đặt ở đâu?

Lắp đặt van điện từ với cổng đầu vào được kết nối với dòng chảy ngược dòng và cổng đầu ra được kết nối với dòng chảy xuôi dòng. Ngoài ra, hãy kiểm tra mũi tên trên thân van cho biết hướng mà phương tiện sẽ chảy.
