Van bi hoạt động như thế nào? Nguyên lý làm việc của van bi

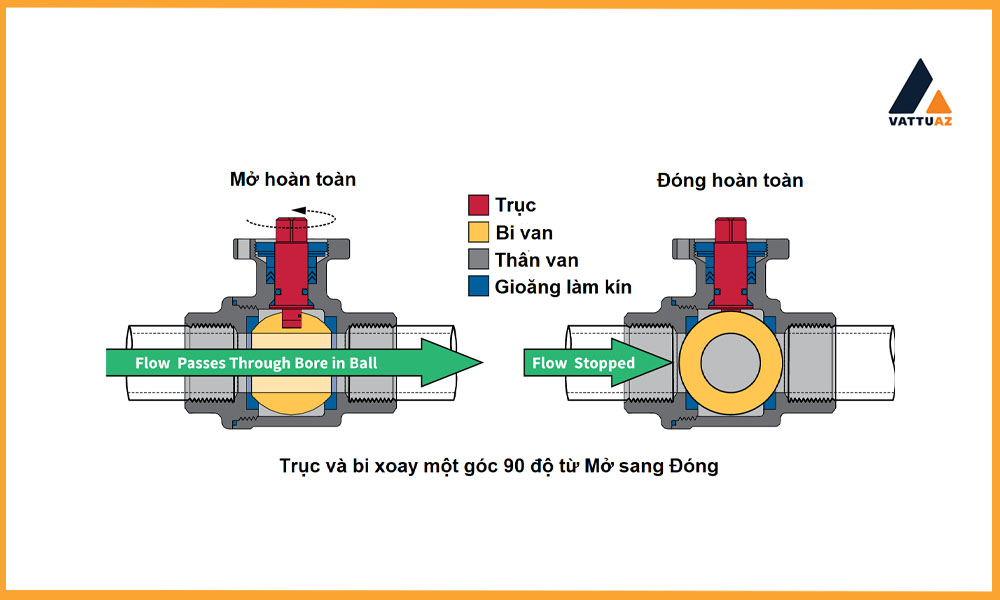

Nguyên lý làm việc của van bi

Van Bi được hoạt động dựa vào tay quay, tay gạt hoặc bộ điều khiển bằng điện, khí nén. Vậy nguyên lý làm việc của van bi theo từng hệ vận hành có giống nhau không? Cùng tìm hiểu ngay trong bài viết dưới đây!

Tìm hiểu chung về van bi

Cấu tạo van bi
Cấu tạo van bi

Van bi hay còn có tên goi khác là Ball Valve, là một thiết bị cơ khí thường được sử dụng để lắp đặt trong hệ thống lưu chuyển dòng chảy. Thiết bị sử dụng góc quay từ 0 đến 90 độ để đóng mở van nhằm điều tiết dòng chảy cũng như chất chuyển lưu trong hệ thống.

Van bi được sử dụng rộng rãi bởi tính ứng dụng của chúng như:

  • Điều tiết và lưu thông khí ga, chất lỏng, dầu, hóa chất.
  • Sử dụng để điều tiết và kiểm soát áp suất dòng chảy.
  • Sử dụng thông dụng trong nhiều môi trường axit, bazzo, kiềm hay môi trường có nhiệt độ cao.
  • Ngoài ra thì van bi thường được sử dụng để đóng, mở và điều tiết dòng chảy trong hệ thống xử lý chất thải trong công nghiệp.

Hiện nay có 4 phương pháp kích hoạt van bi được sử dụng rộng rãi bao gồm: van bi tay gạt, van bi tay quay, van bi bộ khí nén và van bi điều khiển điện. Vậy nguyên lý hoạt động của chúng có gì giống và khác nhau?

Với khái niệm van bi rõ ràng như vậy giúp cho người dùng hiểu phần nào về van bi. Ngoài ra người dùng cần phải tìm hiểu thêm về cấu tạo và các chức năng của van bi để tìm được dòng van bi phù hợp với nhu cầu sử dụng trong các môi trường khác nhau.

Nguyên lý làm việc của van bi

Nguyên lý hoạt động của van bi tay gạt

Nguyên lý làm việc của thiết bị van bi tay gạt
Nguyên lý làm việc của thiết bị van bi tay gạt

Với cơ chế sử dụng dễ dàng cũng như nguyên lý làm việc ổn định. Van bi tay gạt được coi là thiết bị van được sử dụng phổ biến nhất hiện nay.

Đối với nguyên lý làm việc của van bi tay gạt. Khi chúng ta các động một lực vừa đủ vào tay gạt theo một góc nhất định. Cần gạt sẽ tác động lực vào trục xoay nối liền với bi van. Lúc này, trục van sẽ truyền mô men xoắn giúp bi van xoay và chuyển động 1 góc 90 độ theo hướng từ trái qua phải. Điều này sẽ giúp dòng chảy có thể được điều tiết thông qua lỗ khoét của van vi. Ngoài ra, giăng làm kín trong hệ thống ma sát với bi van nhằm bịt kín khẽ hở, chỉ cho dòng chảy đi qua lỗ hổng của van bi.

Khi lỗ hổng của bi van trùng với hướng dòng chảy. Đây là lúc dòng chảy được lưu thông tối đa. Ngược lại khi lỗ khoét của bi van vuông góc với dòng chảy thì van sẽ ở trong trạng thái đóng hoàn toàn. Bởi vậy, khi sử dụng thì người dùng chỉ cần tác động vào tay gạt là có thể điều khiển đóng mở và lưu thông dòng chảy.

Nguyên lý  hoạt động và làm việc của van bi tay quay

Nguyên lý hoạt dộng của thiết bị van bi tay quay
Nguyên lý hoạt dộng của thiết bị van bi tay quay

Van bi tay quay được hoạt động theo nguyên lý: Khi người vận hành sử dụng, tác động một lực vào tay quay của hệ thống theo một góc quay nhất định. Bộ bánh răng gắn liền với tay quay sẽ tác động chuyền hóa chuyển động quay vô lăng chuyển động xoay trục của van. Bi van được cố đi với trục sẽ xoay theo trục khi bị tác động.

Khi hoạt động, tốc độ dòng chảy lớn nhất khi lỗ hổng của bi van song song và trùng với hướng của dòng chảy. Ngược lại, dòng chảy bị ngăn chặn lại hoàn toàn khi lỗ hổng của bi van vuông góc với dòng chảy. Vậy nên, để điều chỉnh tốc độ của dòng chảy, người dùng chỉ cần thay đổi góc xoay nhỏ hơn 90 độ.

Trong quá trình vận hành, nguyên lý hoạt dộng và làm việc của van bi điều khiển bằng tay quay không làm ảnh hưởng đến tốc độ dòng chảy của hệ thống.

Nguyên lý làm việc của van bi dạng điều khiển điện

Nguyên lý làm việc của thiết bị van bi điều khiển điện
Nguyên lý làm việc của thiết bị van bi điều khiển điện

Nguyên lý hoạt động và làm việc của van bị điều khiển điện khá đơn giản. Việc hoạt động xoay quanh việc điều khiển van đóng mở để giúp điều tiết dòng chảy. Khi hoạt động, động cơ điện sử dụng nguồn điện 24V, 220V hoặc 380V và tác động vào hệ thống bánh răng làm chuyền chuyển động cho hệ thống trục van. Lúc này mô men xoắn được sinh ra nhằm tác động vào bi van để bi van chuyển động góc 90 độ. Từ đó hệ thống van sẽ được mở ra theo yêu cầu.

Khi đóng van hệ thống, thiết bị điện lại một lần nữa cung cấp nguồn điện và làm trục bánh răng xoay theo hướng ngược lại. Điều này làm cho lỗ hổng của viên bi vông góc với dòng chảy. Từ đó dòng chảy được đóng lại hoàn toàn.

>> Xem thêm báo giá van bi inox

Nguyên lý hoạt động của van bi bộ khí nén

Nguyên lý làm việc của van bi khí nén
Nguyên lý làm việc của van bi khí nén

Van bi khí nén được điều khiển và hoạt động dựa trên nguyên lý tác động lực. Khi tác động lực vào 2 đầu Piston sẽ sinh ra khí nén. Khi khí nén tác động vào trục chuyển động làm van bi trực tiếp xoay. Điều này giúp cho van bi có thể đóng mở hệ thống lưu chuyển.

Ngoài ra, nguyên lý làm việc của van bi bộ khí nén cũng còn phụ thuộc khá nhiều vào yếu tố áp suất và khí nén đầu vào. Tuy nhiên đặc điểm chung của nguyên lý vận hành là đều đóng mở hệ thống van dựa trên nguồn khí nén.

Nguyên lý hoạt động van bi khí nén dạng ON/OFF

Đối với dạng đóng mở ON/OF. Ban đầu nếu van đang ở trạng thái đóng hoàn toàn. Khi người dùng cấp khí vào van mở thì van sẽ được mở ra. Ngược lại nếu muốn đóng van, chúng ta sẽ cấp khí vào chân đóng. Đối với dạng khí nén tự động, khi ta ngắt khí nén thì van sẽ trở lại trạng thái đóng như ban đầu.

Nguyên lý hoạt động van bi khí nén dạng tuyến tính

Ngoài ra thì van bi bộ khí nén còn có thể hoạt động dựa trên bộ tuyến tính theo phạm vi từ 0 đến 90 độ. Dòng van bi này thì được sử dụng trong điều tiết và lưu thông dòng chảy thông qua bộ điều chỉnh lưu lượng khí nén đầu vào. Khi cung cấp lượng khí nén nhất định, bi van sẽ được mở theo nhu cầu của người tiêu dùng.

Trên đây là toàn bộ nguyên lý làm việc của van bi. Hi vọng những thông tin trên có thể giúp quý khách lựa chọn cho mình dòng van bi phù hợp nhất. Nếu có điều gì thắc mắc xin vui lòng liên hệ về tổng đài theo số hotline để được hỗ trợ nhanh chóng!
