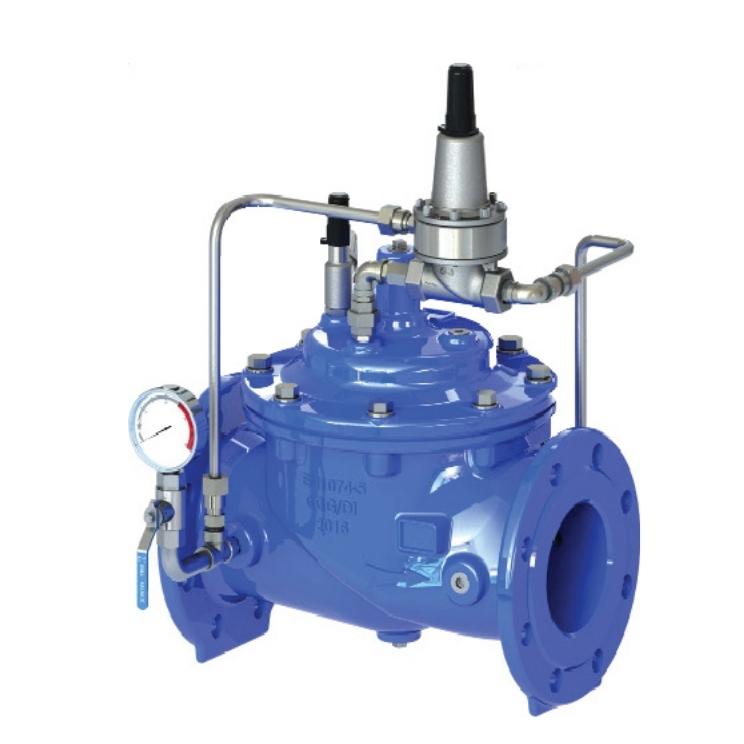

Sản phẩm: Van an toàn ARV
THÔNG TIN SẢN PHẨM
Sản phẩm van an toàn ARV là sản phẩm van giảm áp gián tiếp sử dụng và điều chỉnh qua hệ thống Pilot. Sản phẩm thiết kế đẹp, sơn Epoxy tĩnh điện sử dụng trong nhiều môi trường khác nhau.

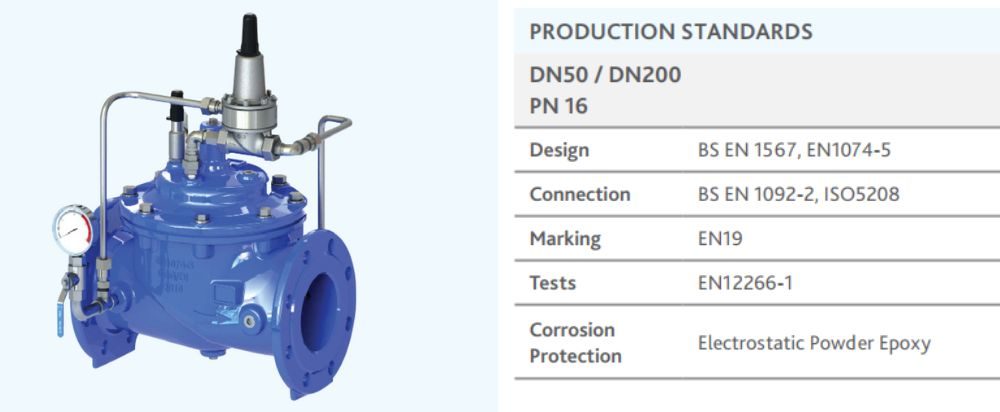

Tìm hiểu về van an toàn ARV
Van an toàn điều khiển bằng thủy lực, được điều khiển bằng thủy lực được thiết kế để duy trì áp suất ngược dòng không đổi trong giới hạn đóng. Van này có thể được sử dụng để giảm áp nhanh, duy trì áp suất và chức năng áp suất ngược trong hệ thống chuyển tiếp. Khi vận hành, van được tác động bởi áp suất dòng thông qua hệ thống điều khiển thí điểm, mở nhanh để duy trì áp suất dòng ổn định nhưng đóng dần để ngăn chặn sự tăng vọt. Hoạt động hoàn toàn tự động và cài đặt áp suất có thể dễ dàng thay đổi bằng cách điều chỉnh vít trên đầu pilot
Tính năng sản phẩm
Van an toàn ARV sở hữu nhiều tính năng nổi bật có thể kể tới như:
- Tất cả bộ phận đều được sơn Epoxy chống ăn mòn
- Dễ dàng bảo trì mà không cần loại bỏ khỏi dây chuyền chính.
- Màng chắn được gia cố bằng nylon cho khả năng phục hồi tốt, tuổi thọ cao.
- Thiết kế hình cầu cho các đặc tính điều khiển vượt trội.
- Thân bằng sắt dễ uốn để có độ bền và độ bền cao hơn.
- Vòng đệm và đĩa đệm bằng thép không gỉ chống ăn mòn.
- Có nhiều dạng Pilot và phụ kiện khác nhau để cấu hình vào nhiều ứng dụng khác nhau.
- Đáp ứng các tiêu chuẩn BS EN 1074-5, ISO 5208, BS EN 12266-1, BS EN 558-1
Xem thêm các sản phẩm cùng thương hiệu tại danh mục Van ARV
Phương thức điều chỉnh
Một Pilot nhỏ được đặt ở vị trí trên van chính. Khi điều khiển vít trên pilot xoay theo chiều kim đồng hồ, áp suất điều chỉnh tăng lên và khi xoay ngược chiều kim đồng hồ, áp suất điều chỉnh giảm xuống.
Để đảm bảo an toàn và tránh rò rỉ, áp suất đặt của van an toàn nên được đặt ít nhất 10% cao hơn áp suất vận hành. Khi van tiếp cận đến 80% đến 90% áp suất đặt, có thể xảy ra hiện tượng rò rỉ, do đó cần đảm bảo rằng van hoạt động trong phạm vi an toàn của nó. Việc đặt áp suất đặt cao hơn và theo dõi biểu hiện rò rỉ là một phần quan trọng trong việc đảm bảo van an toàn hoạt động hiệu quả.

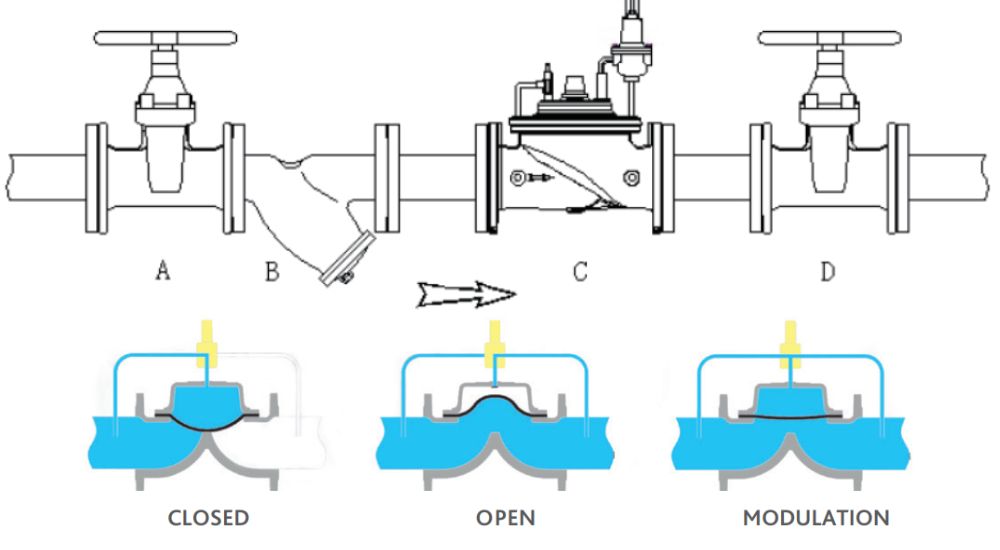

Lưu ý lắp đặt van an toàn ARV
Một số lưu ý cần tuân thủ trong quy trình an toàn khi lắp đặt van, bao gồm:
- Đảm bảo môi trường làm việc an toàn cho việc lắp đặt van, đảm bảo sự an toàn của người thực hiện công việc và tránh các nguy hiểm tiềm ẩn.
- Kiểm tra và xác định đúng loại và kích thước van phù hợp với hệ thống và yêu cầu của công trình.
- Lắp đặt van theo hướng dẫn và chỉ dẫn của nhà sản xuất, đảm bảo sự chính xác và đúng quy trình.
- Sử dụng đúng công cụ và thiết bị phù hợp trong quá trình lắp đặt.
- Kiểm tra và đảm bảo van được lắp đúng vị trí và hướng dòng chảy theo đúng yêu cầu.
- Kiểm tra và đảm bảo các kết nối của van đủ chắc chắn và không có rò rỉ.
- Thực hiện kiểm tra chất lượng và hoạt động của van sau khi lắp đặt để đảm bảo sự an toàn và hiệu quả của hệ thống.
Tất cả các quy định và quy trình lắp đặt cần phải tuân thủ để đảm bảo van hoạt động đúng cách và đáp ứng các yêu cầu an toàn và hiệu suất của hệ thống.

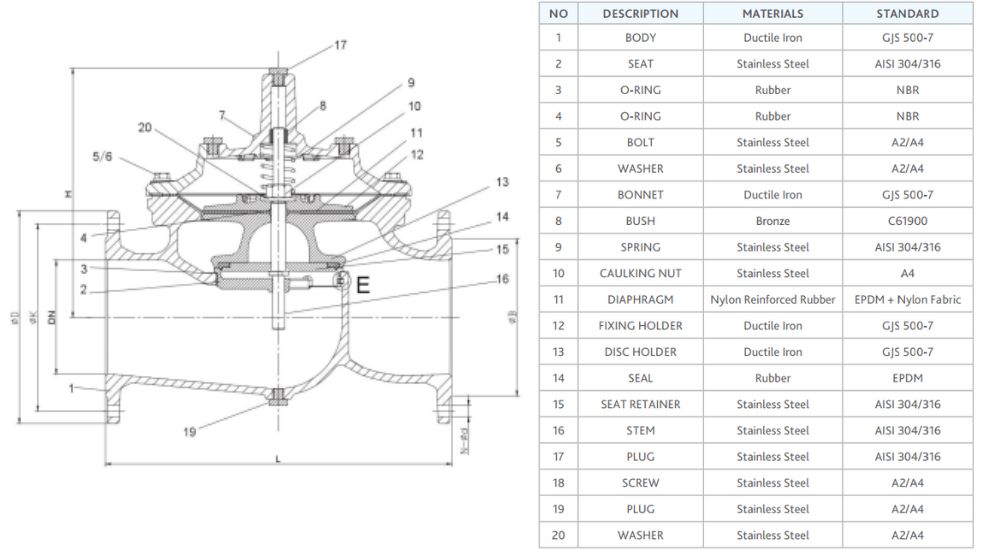

Danh mục vật liệu cấu tạo van an toàn ARV
| NO | DESCRIPTION | MATERIALS | STANDARD |
| 1 | BODY | Ductile Iron | GJS 500-7 |
| 2 | SEAT | Stainless Steel | AISI 304/316 |
| 3 | O-RING | Rubber | NBR |
| 4 | O-RING | Rubber | NBR |
| 5 | BOLT | Stainless Steel | A2/A4 |
| 6 | WASHER | Stainless Steel | A2/A4 |
| 7 | BONNET | Ductile Iron | GJS 500-7 |
| 8 | BUSH | Bronze | C61900 |
| 9 | SPRING | Stainless Steel | AISI 304/316 |
| 10 | CAULKING NUT | Stainless Steel | A4 |
| 11 | DIAPHRAGM | Nylon Reinforced Rubber | EPDM + Nylon Fabric |
| 12 | FIXING HOLDER | Ductile Iron | GJS 500-7 |
| 13 | DISC HOLDER | Ductile Iron | GJS 500-7 |
| 14 | SEAL | Rubber | EPDM |
| 15 | SEAT RETAINER | Stainless Steel | AISI 304/316 |
| 16 | STEM | Stainless Steel | AISI 304/316 |
| 17 | PLUG | Stainless Steel | AISI 304/316 |
| 18 | SCREW | Stainless Steel | A2/A4 |
| 19 | PLUG | Stainless Steel | A2/A4 |
| 20 | WASHER | Stainless Steel | A2/A4 |
Kích thước sản phẩm khả dụng
| Model | DN (mm) | L | ØD | 0K | H | N-Ød | ØB |
| AQR760-50 | 50 | 230 | 165 | 125 | 177 | 4-Ø19 | Ø99 |
| AQR760-65 | 65 | 290 | 185 | 145 | 202 | 4-Ø19 | Ø118 |
| AQR760-80 | 80 | 310 | 200 | 160 | 219 | 8-Ø19 | Ø132 |
| AQR760-100 | 100 | 350 | 220 | 180 | 243 | 8-Ø19 | Ø156 |
| AQR760-125 | 125 | 400 | 250 | 210 | 243 | 8-Ø19 | Ø156 |
| AQR760-150 | 150 | 480 | 285 | 240 | 333 | 8-Ø23 | Ø211 |
| AQR760-200 | 200 | 600 | 340 | 295 | 428 | 12-Ø28 | Ø266 |
Sản phẩm tương tự: Van an toàn Shinyi- VAN XẢ ÁP D500 | Van giảm áp ARV
THÔNG SỐ KỸ THUẬT
| Sản phẩm: Van an toàn ARV - Thuỷ lực - AQR 760 |
| Kích thước: Dn50 -200 |
| Áp lực: 16bar |
| Phản hồi: Nhanh |
| Vật liệu: gang |
| Bảo hành 12 tháng |
