Van bi 27 | Cấu tạo và ứng dụng

Van bi 27 là gì? Cấu tạo gồm những bộ phận nào? Ứng dụng của van bi 27 trong các lĩnh vực đời sống hiện nay như thế nào? Hãy để Vật tư AZ giúp bạn trả lời các câu hỏi trên ở bài viết dưới đây nhé.

Van bi 27 là gì?

Van bi 27 là dòng van bi được sản xuất và lắp đặt cho hệ thống đường ống có kích thước DN20 tương đương với 3/4 inch theo hệ inch. Dòng van này có kích thước tương đối nhỏ. Chúng sử dụng bi rỗng để điều tiết quá trình đóng mở van, giúp lưu thông các dòng lưu chất.

Van bi 27 được sản xuất từ nhiều dòng vật liệu khác nhau như đồng, inox, nhựa, thép, gang. Cách thức vận hàng cũng tương đối đa dạng với tay gạt thủ công hay điều khiển tự động bằng điện hoặc bằng khí nén.

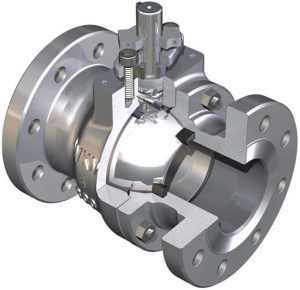

Cấu tạo của van bi 27

Cấu tạo của van bi 27 bao gồm các bộ phận chính như: thân van, bi van, trục van, gioăng làm kín, kết nối, bộ phận điều khiển.

Thân van

• Là bộ phận tiếp xúc trực tiếp và chịu áp lực trực tiếp của dòng lưu chất.
• Thân van được chế tạo đúc thành 1 khối hoặc nhiều khối. Với các kiểu kết nối dạng nối ren, mặt bích, nối hàn hoặc kẹp clamp.
• Thân van được chế tạo từ các dòng vật liệu chính như: inox, gang, thép, đồng, nhựa. Mỗi dòng vật liệu lại đáp ứng nhu cầu cho từng môi trường công nghiệp hiện nay.

Bi van

Bi van có hình tròn và được đục lỗ xuyên tâm giúp cho lưu chất có thể lưu thông một cách dễ dàng. Bi van thường được làm từ inox, nhựa, đồng. Chúng cố định bởi trục và bộ phận làm kín.

Có ba kiểu bi van:

• Loại Full Port: Đường kính lỗ khoét của bi van bằng đường kính trong của ống.
• Loại Reduced Port: Đường kính lỗ khoét của bi van nhỏ hơn đường kính ống.
• Loại V – Port: Bi van có lỗ khoét dạng hình chữ “V”, bi được làm kín nước, kín khí với vòng đệm, đảm bảo khi di chuyển động xoay cũng không gây rò rỉ lưu chất.

Trục van

Trục van là bộ phận kết nối và truyền momen lực từ bộ phận truyền động tới bi van để thực hiện thao tác đóng mở. Trục van được làm từ hợp kim thép không rỉ, độ bền cơ học cao.

Gioăng làm kín

Là bộ phận làm kín các chi tiết cấu thành van. Gioăng làm kín được chế tạo từ các loại cao su chịu lực như NBR, EDPM, PTFE. Bộ phận này được lắp đặt ở bên trong hai đầu quả bi, nằm trong thân và trục van hay đầu kết nối van bi với đường ống.

Kết nối

Hiện nay, có đầy đủ các kết nối van bi 27 thông dụng như: nối ren, mặt bích, nối hàn, rắc co, dán keo, kẹp clamp.

Bộ phận điều khiển

Van bi 27 có nhiều dạng vận hàng: cơ học bằng tay gạt và điều khiển tự động bằng đầu khí nén hay đầu điện.

• Van bi tay gạt tiện lợi, giá thành rẻ, phổ biến nhất hiện nay.
• Van bi điều khiển điện là dạng van được điều khiển đóng mở bằng một bộ điều khiển điện (mô tơ điện). Van bi điện ngày càng được sử dụng rộng rãi nhờ tích hợp và kết nối với hệ thống tủ PLC thay thế cho sức vận hành của con người.
• Van bi điều khiển khí nén vừa an toàn, không sợ chập cháy, đóng mở nhanh. Lực vận hành lớn, độ bền cao, nguồn khí nén có sẵn và không giới hạn.

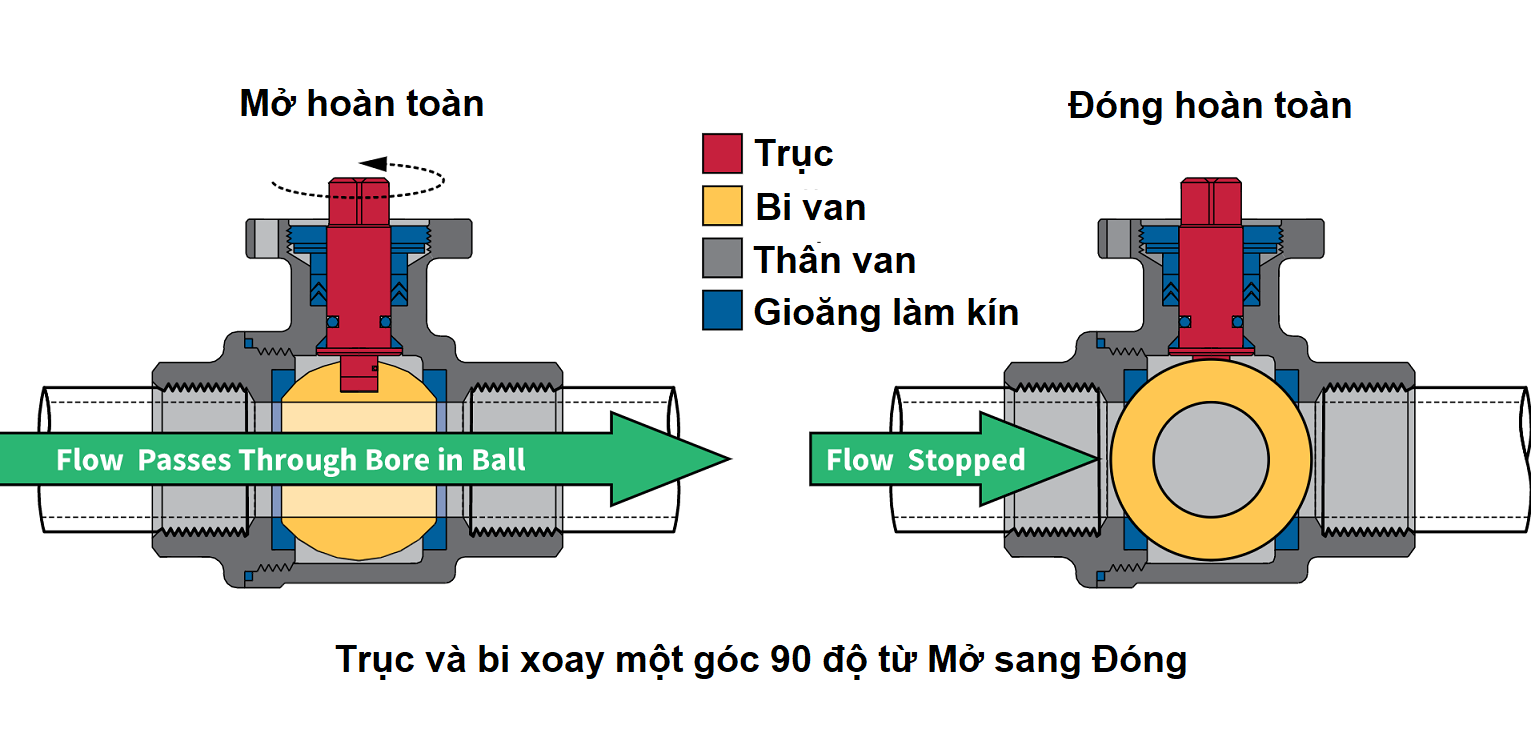

Nguyên lý hoạt động của van bi 27

Đối với van cơ hoạt động dựa vào động lực tay gạt, trục của van sẽ truyền động momen xoắn lên trục van làm quay bi một góc 0-90º theo mong muốn. Khi lỗ khoét của bi trùng với hướng dòng chảy của lưu chất khi đó dòng chảy là lớn nhất. Ngược lại lỗ khoét của bi vuông góc với hướng dòng chảy thì van được đóng hoàn toàn, lưu lượng dòng chảy được điều chỉnh với góc quay nhỏ hơn 90 độ.

Tương tự như van cơ nhưng van điều khiển bằng điện, khí nén không hoạt động dựa vào động lực tay gạt mà dựa vào nhờ một mô tơ được lắp đặt ở bên trong bộ điều khiển. Khi cấp nguồn điện cho van hoặc bật công tắc. Tuy nhiên, thiết bị này có độ bền không cao bằng van dạng cơ nên thường được sử dụng trong các hệ thống đòi hỏi tính tự động cao.

Lưu ý khi lắp đặt van bi 27

Những điều cần lưu ý khi lắp đặt van bi 27 đơn giản nhất tại nhà như:

• Không nên sử dụng kiềm, để tránh việc xây xước, bong tróc vỏ sơn bên ngoài.
• Vặn van theo đúng chiều.
• Không được kẹp thân van trong quá trình vặn.
• Siết ốc và những phụ tùng khác ở mức vừa phải, không nên siết lỏng quá.
• Không được dùng van để đỡ đường ống trong quá trình lắp đặt

Ứng dụng của van bi 27

Có thể nói, van bi ∅27 được ứng dụng trong hầu hết các ngành công nghiệp hiện nay và cả trong đời sống sinh hoạt của con người.

• Hệ thống đường ống dẫn nước: Dòng nước khi đi qua van sẽ không bị hạn chế lưu lượng cũng như tạo bọt khí, chính vì vậy van được lựa chọn ưu tiên trong các hệ thống lọc nước, xử lý nước.
• Hệ thống khí, khí gas: Van có độ kín gần như tuyệt đối, nên đối với các môi trường này hoạt động tốt và rất ổn định.
• Hệ thống hơi nóng, hệ thống khí áp lực cao, nhiệt độ cao: Dòng van thép, van bi áp lực cao, dòng van chịu nhiệt được sản xuất đặc biệt chuyên dùng cho các hệ thống này.

Cách bảo dưỡng van bi 27

Để tiến hành bảo trì, bảo dưỡng van ta cần làm những công việc sau đây:

• Trước khi bảo trì, giảm áp lực cho đường ống và mở hoàn toàn van, ngắt nguồn điện và nguồn khí nén đối với van điều khiển, tháo bộ truyền động khỏi giá đỡ.
• Chất tẩy rửa phải tương thích với các bộ phận cao su, bộ phận kim loại. Với các bộ phận kim loại, nên được làm sạch bằng nước tinh khiết hoặc cồn.
• Các bộ phận tháo rời còn có thể được làm sạch bằng cách ngâm, đối với các bộ phận chưa phân tách có thể được làm sạch bằng chất tẩy rửa sau khi làm sạch tất cả dầu mỡ, bụi bẩn, keo…
• Các bộ phận phi kim loại không nên ngâm trong chất tẩy rửa quá lâu để tránh bị xơ và ăn mòn.
• Sau khi làm sạch, sử dụng vải lụa lau khô các chi tiết. Sau khi các chất làm sạch bay hơi hoàn toàn thì ta mới lắp ráp các chi tiết với nhau.
