THÔNG TIN SẢN PHẨM
Van bi tay gạt DN50 | Sản phẩm đa dạng, giá ưu đãi
Van bi tay gạt DN50 là một trong những sản phẩm phổ biến trên thị trường hiện nay. VattuAZ chúng tôi hiện nay đảm bảo luôn có sẵn mọi loại van bi tay gạt với đa dạng mẫu mã, được nhập khẩu trực tiếp từ các nhà phân phối hàng đầu. Khách hàng cần gì, chúng tôi đều đáp ứng được.
Giới thiệu về van bi tay gạt DN50
Van bi tay gạt DN50 thuộc dòng sản phẩm van bi, điều khiển bằng lực cơ học tác động vào tay gạt. Tay gạt quay làm đóng, mở van và điều chỉnh được tốc độ dòng lưu chất.
Kích cỡ đường ống sử dụng của van bi tay gạt DN50
| DN (Diameter Nomimal – Đường kính trong) | OD (đường kính ngoài) | |
| mm | Inches | Phi mm |
| DN 10 | 3/8″ | ~ Ø 17 mm |
| DN 15 | 1/2″ | ~ Ø 21 mm |
| DN 20 | 3/4″ | ~ Ø 27 mm |
| DN 25 | 1″ | ~ Ø 34 mm |
| DN 32 | 1 1/4″ | ~ Ø 42 mm |
| DN 40 | 1 1/2″ | ~ Ø 49 mm |
| DN 50 | 2″ | ~ Ø 60 mm |
| DN 65 | 2 1/2″ | ~ Ø 73 mm |
| DN 80 | 3″ | ~ Ø 89 mm |
| DN 100 | 4″ | ~ Ø 114 mm |
| DN 125 | 5″ | ~ Ø 141 mm |
| DN 150 | 6″ | ~ Ø 168 mm |
| DN 200 | 8″ | ~ Ø 219 mm |
| DN 250 | 10″ | ~ Ø 273 mm |
| DN 300 | 12″ | ~ Ø 324 mm |
| DN 350 | 14″ | ~ Ø 356 mm |
| DN 400 | 16″ | ~ Ø 406 mm |
| DN 450 | 18″ | ~ Ø 457 mm |
| DN 500 | 20″ | ~ Ø 508 mm |
| DN 600 | 24″ | ~ Ø 558 mm |
Van bi tay gạt DN50 được sử dụng cho đường ống có kích cỡ DN50, tương đương 50mm (đường kính trong của ống) và 60mm (đường kình ngoài của ống) và 2″ (theo hệ Inch). Đây là một kích cỡ tương đối thông dụng, nhu cầu sử dụng cao. Các bạn có thể tham khảo bảng quy đổi kích thước trên để nắm được chi tiết thông số của loại kích cỡ này.
Các loại van bi tay gạt DN50 phân loại theo kiểu kết nối

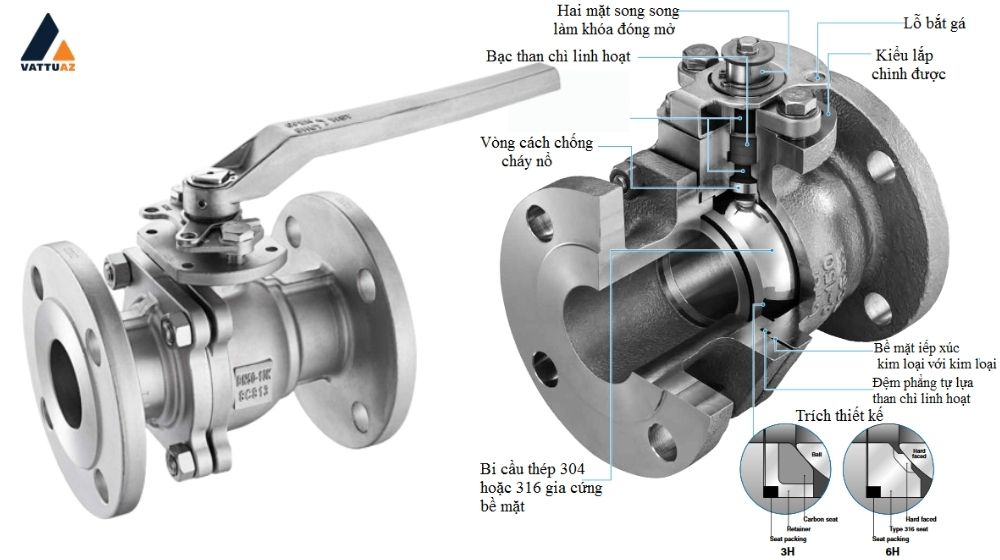

1. Van bi mặt bích tay gạt
Van bi mặt bích kết nối với đường ống bằng cách sử dụng mặt bích ở hai đầu. Với cấu trúc đơn giản và dễ dàng tháo lắp, van bi mặt bích giúp cho quá trình thi công, lắp đặt, bảo dưỡng, bảo trì trở nên đơn giản, thuận tiện và nhanh chóng hơn.
Van bi mặt bích có khả năng chịu áp lực cao, rung chấn tốt. Kết nối có mặt thoáng giữa van bi và ống giúp tạo ra sự ổn định vượt trội, không xảy ra tình trạng rò rỉ. Khi hoạt động, van bi mặt bích tạo ra tiếng ồn lớn do kích thước lớn (mặt bích được sử dụng cho những sản phẩm DN ít nhất bằng 50).
Giá thành của loại van bi này khá cao so với các kiểu kết nối khác.
2. Van bi nối ren tay gạt
Van bi nối ren là loại van được lắp đặt trên đường ống bằng cách sử dụng ren. Phương pháp nối ren giúp cho việc lắp đặt thuận tiện mà không đòi hỏi phải thay hay cắt ống, thường dùng cho các hệ thống không cố định, cần thường xuyên bảo dưỡng bảo trì.
Van bi nối ren dễ bị rò rỉ và không có tính an toàn cao nên thường được sử dụng cho các hệ thống đường ống có kích thước tối đa DN50.
3. Van bi rắc co tay gạt
Van bi rắc co sử dụng phương pháp kết nối với đường ống bằng rắc co. Loại van này có thể dùng để nối hai đường ống không có cùng kích thước cơ chế đóng mở nhanh, độ bền cao, chi phí rẻ. Các loại rắc co nối hàn trực tiếp hoặc dán trực tiếp vào ống khi không sử dụng bắt buộc phải cắt đi.
Một số loại van bi tay gạt ở VattuAZ
1. Van bi tay gạt Minh Hoà
 |
 |
ĐẶC ĐIỂM KỸ THUẬT |
| Van dùng cho nước sạch. Tay van bằng Inox bọc nhựa PVC Used for Water. Stainless steel handle with PVC plastic cover Đường ren tiêu chuẩn BS 21/ ISO 228-1-2000 BS 21/ ISO 228-1-2000 Threads standard Áp lực làm việc Max 16 Bar – Max. working pressure. 16 Bar Nhiệt độ làm việc Max 90oC (Size 15÷25), 120oC (Size 32÷100) Max. working temperature: 90oC (Size 15÷25), 120oC (Size 32÷100) |
||
| VẬT LIỆU | ||
| Thân – Body: Đồng – Brass Nắp – Bonnet: Đồng – Brass Bi – Ball: Đồng/Inox – Brass/stainless steel Trục – Stem: Đồng – Brass Ốc áp lực – Lock nut: Đồng – Brass Gioăng bi – Seats: Teflon – PTFE Gioăng trục – O-Ring: Teflon/Cao su – PTFE/NBR Đệm vênh – Spring washers: SUS 304 – Stainless steel Ốc tay – Wheel nut: SUS 304 – Stainless steel Tay van- Lever handle: SUS 201- Stainless steel Bọc tay van – Handle cover: Nhựa PVC – PVC Plastic |
2. Van bi tay gạt inox 316
| Kích cỡ | DN50 |
| Vật liệu thân | inox 316 |
| Bi van | inox 316 |
| Gioăng làm kín | teflon, PTFE, Vitton |
| Kết nối | nối ren, mặt bích, dán keo, kẹp clamp, nối hàn, rắc co |
| Vận hành | tay gạt |
| Nhiệt độ làm việc max | 750οC |
| Áp suất làm việc max | PN10, PN16, PN25 |
| Thương hiệu | Minh Hoà, Wonil, Arita, AUV, ARV, Kitz, Toyo |
3. Van bi đồng tay gạt
- Kích cỡ: DN50
- Kết nối: Ren
- Áp lực làm việc tối đa: 10 kgf/cm²
- Nhiệt độ làm việc tối đa: 184°C
- Vật liệu: Inox.
- Đệm: PTFE
- Nhà sản xuất/Xuất xứ: TOYO / Nhật Bản
- Chứng từ: C/O, C/Q, Bảo Hành 12 tháng
- Tình trạng: Sẵn hàng
Hàng có sẵn số lượng lớn tại Vattuaz
Hiện nay VattuAZ là một đơn vị chuyên cung cấp các sản phẩm van bi tay gạt DN50 số lượng lớn cũng như các loại van công nghiệp khác. Chúng tôi có đầy đủ chủng loại và đa dạng kích thước, sản phẩm đảm bảo chất lượng. Tất cả đơn hàng đều đi kèm chế độ bảo hành 12 tháng, cung cấp chứng nhận CO-CQ. Chúng tôi luôn sẵn sàng đáp ứng mọi đơn hàng trong thời gian ngắn nhất, đảm bảo đáp ứng tiến độ công trình dự án.
Liên hệ ngay với chúng tôi theo số hotline ở trang chủ hoặc để lại thông tin liên lạc, VattuAZ sẽ nối máy, tư vấn và báo giá sản phẩm chi tiết nhé!
THÔNG SỐ KỸ THUẬT
| - Kích cỡ DN50 ~ 2 Inch ~ 50mm |
| - Vật liệu thân: nhựa, đồng, inox, gang thép |
| - Bi van: inox, đồng, nhựa |
| - Gioăng làm kín: NBR, EPDM, PTFE |
| - Kết nối: nối ren, dán keo, kẹp clamp, nối hàn, rắc co, mặt bích |
| - Vận hành: tay gạt |
| - Nhiệt độ làm việc max: |
| +, Nhựa: 90 độ C |
| +, Đồng: 120 độ C |
| +, Gang: 180 độ C |
| +, Thép: 400 độ C |
| +, Inox: 650-750 độ C |
| - Áp suất làm việc max: PN10, PN16, PN25 |
| - Thương hiệu: Wonil, Asahi, Minh Hòa, Sanwa, Era |
