Van cổng dao là gì?

Van cổng kiểm soát dòng chảy của chất lỏng trong một số ngành công nghiệp, ví dụ như xử lý nước, lưu trữ hóa chất và dầu khí. Các van này có nhiều thiết kế khác nhau, mỗi loại có sự phù hợp tối ưu cho các ứng dụng khác nhau. Bài viết này sẽ tập trung chủ yếu vào thiết kế, chức năng và khả năng ứng dụng của van cổng dao.

Van cổng dao là gì?

Van cổng dao phù hợp cho các hoạt động bật tắt và cách ly. Nó được áp dụng nhiều nhất trong các hệ thống vận chuyển bùn và phương tiện chứa chất rắn lơ lửng. Van có một cạnh kim loại vát cắt xuyên qua môi trường, có thể cản trở việc đóng nút, bi hoặc các loại van cổng khác.

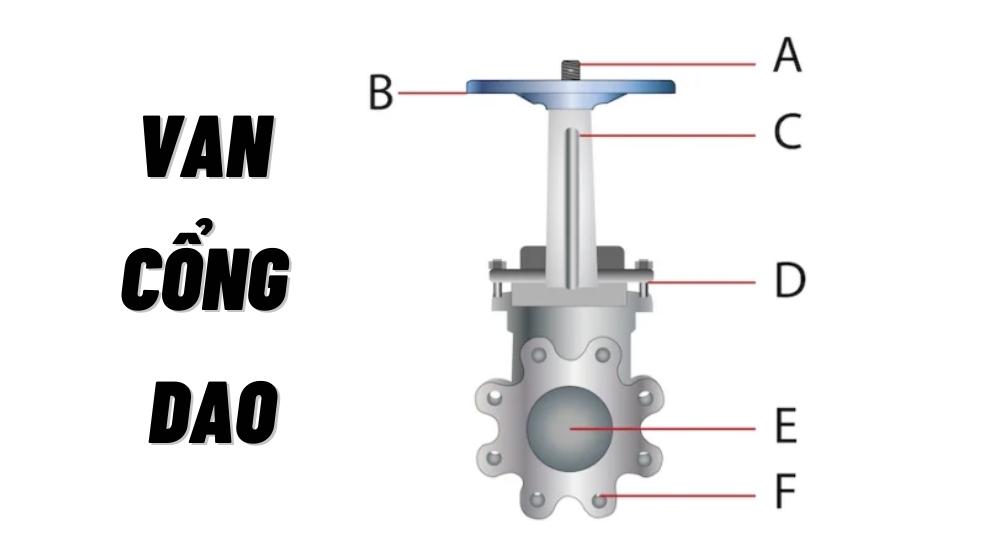

Một van cổng dao với các thành phần: thân (A), tay quay (B), ách (C), đệm kín (D), cổng (E) và đai ốc (F).

Hình 2: Một van cổng dao với các thành phần: thân (A), tay quay (B), ách (C), đệm kín (D), cổng (E) và đai ốc (F).

Van cổng dao hoạt động như thế nào

Van cổng dao là van nhiều vòng, có nghĩa là tay quay của nó phải xoay hơn 360° để mở hoặc đóng hoàn toàn van. Truyền động của van cổng dao cũng có thể là điện, khí nén hoặc thủy lực. Khi đóng cửa, cổng sẽ di chuyển vào đường dẫn của phương tiện truyền thông. Cạnh vát cho phép cổng cắt qua phương tiện, tiếp xúc với đế van và tạo ra một lớp đệm kín. Khi cổng được đóng hoàn toàn, áp lực từ phương tiện ép cổng lên trên ghế, hỗ trợ niêm phong.

Các loại van cửa dao

Van cổng dao có sẵn trong các kích cỡ và loại khác nhau cho các mục đích sử dụng khác nhau.

Hướng dòng chảy

Van cổng dao có thể là một chiều hoặc hai chiều.

  • một chiều
    • Kim loại: Các van cổng dao ngồi bằng kim loại có tỷ lệ rò rỉ Loại IV, được chấp nhận theo tiêu chuẩn MSS . Tốc độ rò rỉ này chuyển thành 10 mL/inch/min. Bột giấy và các chất rắn khác trong môi trường có thể bị tắc trong vòng đệm của van, điều này càng giúp van bịt kín.
    • Đế đàn hồi: Van cổng dao có đế đàn hồi giúp cải thiện khả năng bịt kín bằng cách sử dụng đế đúc cao su.
    • Niêm phong hỗ trợ áp suất: Phương tiện chảy về phía van tạo áp suất cho cổng, ép nó vào đế van.
    • Kẹt hỗ trợ làm kín: Các vật liệu dạng bột và rắn bị kẹt vào cửa van khi đóng. Những vật liệu này giúp tiếp tục niêm phong van.
    • Hướng dẫn tiềm năng cho cổng: Ngoại vi cổng có thể có các mấu hỗ trợ cổng trong trường hợp có dòng chảy ngược, ngăn không cho cổng bị cong.
  • hai chiều
    • Chỗ ngồi: Gần như tất cả các van cổng dao hai chiều đều có chỗ ngồi đàn hồi. Chỗ ngồi là ghế chu vi cung cấp bề mặt chỗ ngồi kép chỉ sử dụng một chỗ ngồi.
    • Bịt kín: Lực tác động của bộ truyền động, dù bằng tay, thủy lực hay khí nén, đều cung cấp lực cần thiết để bịt kín. Bộ truyền động phải duy trì lực của nó khi đóng van để đảm bảo độ kín.
    • Môi trường: Van cổng dao hai chiều không phù hợp với môi trường khô. Các hạt khô có thể bị mắc kẹt giữa cổng và ghế chu vi.

Các yếu tố khác

  • Kiểu kết nối:
    • Hàn: Loại kết nối này liên quan đến việc hàn thân van vào đường ống. Loại này phù hợp hơn cho các ứng dụng áp suất cao.
    • Có ren: Loại kết nối này liên quan đến việc luồn vít qua mặt bích của van để kết nối với đường ống. Loại này phù hợp hơn cho các ứng dụng áp suất thấp.
  • Loại thân cây:
    • Tăng: Thân tăng di chuyển lên và xuống khi van mở và đóng. Loại này yêu cầu nhiều không gian theo chiều dọc hoặc chiều ngang, tùy thuộc vào hướng của van.
    • Không tăng: Thân van không di chuyển lên xuống khi van đóng mở. Một chỉ báo được cài đặt trên van để hiển thị mức độ mở hoặc đóng của van.

Vật liệu van cổng dao

Các ví dụ vật liệu sau đây là phổ biến nhưng không đầy đủ. Để hiểu toàn diện về các đặc tính của vật liệu, hãy đọc hướng dẫn kháng hóa chất của chúng tôi !

  • Lớp lót urethane: Van cổng dao có lớp lót urethane đắt hơn, vì vậy thân của chúng thường là gang hoặc gang dẻo để tiết kiệm chi phí.
  • Thân máy bằng thép không gỉ: Thép không gỉ tương đối đắt tiền nhưng bền và có khả năng chống ăn mòn và chịu nhiệt.
  • Thân thép carbon: Thép carbon bền, bền và thích hợp cho các hệ thống áp suất cao.
  • Ghế đàn hồi: Ghế đàn hồi của van cổng dao có thể là nhiều loại vật liệu, chẳng hạn như NBR, EPDM hoặc FKM. Hiểu các thông số áp suất và nhiệt độ của hệ thống là điều cần thiết trước khi lựa chọn vật liệu làm chỗ ngồi.

Tiêu chuẩn van cổng dao

Van cổng dao không được sản xuất theo tiêu chuẩn ANSI như van cổng thông thường mà thay vào đó được sản xuất theo tiêu chuẩn TAPPI . Hai tiêu chuẩn sản xuất quan trọng khác cần chú ý khi quyết định giữa các loại van cổng dao là hai tiêu chuẩn MSS :

  • MSS-SP-81: Tiêu chuẩn thiết kế này áp dụng cho khoảng 95% ứng dụng van cổng dao. Tiêu chuẩn này dành cho tất cả các van cổng dao không nắp bằng thép không gỉ, đúc và chế tạo.
  • MSS-SP-151: Tiêu chuẩn này dành cho việc kiểm tra độ kín và áp suất của van cổng dao. Nó bao gồm chỗ ngồi đàn hồi, phi kim loại (ví dụ: gốm) và kim loại.

Ứng dụng van cổng dao

Ban đầu, ngành công nghiệp giấy và bột giấy sử dụng van cổng dao. Tuy nhiên, ngày nay, các van này có nhiều ứng dụng khác nhau trong các ngành công nghiệp khác nhau. Dưới đây là các ứng dụng van cổng dao:

  • Ngành giấy và bột giấy:
    • Được sử dụng trong kho bột giấy 3-4%.
    • Được sử dụng như một van ngắt.
    • Việc ngắt chặt là không cần thiết vì phương tiện xốp có thể hỗ trợ niêm phong.
    • Van cổng dao một chiều, ngồi bằng kim loại là phù hợp và kinh tế.
    • Van cổng dao một chiều, có khả năng đàn hồi là tốt nhất cho những người dùng cần ngắt khô nhỏ giọt ngay lập tức.
    • Van cổng dao ngồi hai chiều, đàn hồi cũng phù hợp nhưng không hiệu quả về chi phí.
  • Công nghiệp hóa chất: Van cổng dao điều khiển lưu lượng trong máy bơm trộn, máy bơm phễu, đóng bao rắn khô và vận chuyển hóa chất dạng bột.
  • Công nghiệp chế biến khoáng sản: Van cổng dao được sử dụng trong cấp liệu lốc xoáy, bể đun nóng rượu, chất làm đặc đuôi, hệ thống bùn và bể bê tông.

câu hỏi thường gặp

Van cổng dao có phải là một loại van cổng không?

Vâng, van cổng dao là một loại van cổng có đĩa vát cắt qua bùn và các chất rắn khác trong môi trường chảy qua van.

Những nhược điểm chính của việc sử dụng van cổng dao là gì?

Van có thể khó vận hành nếu không được bảo dưỡng tốt. Ngoài ra, việc đóng van có thể khó khăn nếu cổng không được căn chỉnh chính xác.

Chi phí của một van cổng dao là gì?

Chi phí của van cổng dao khác nhau tùy thuộc vào kích thước, vật liệu và nhà sản xuất.
