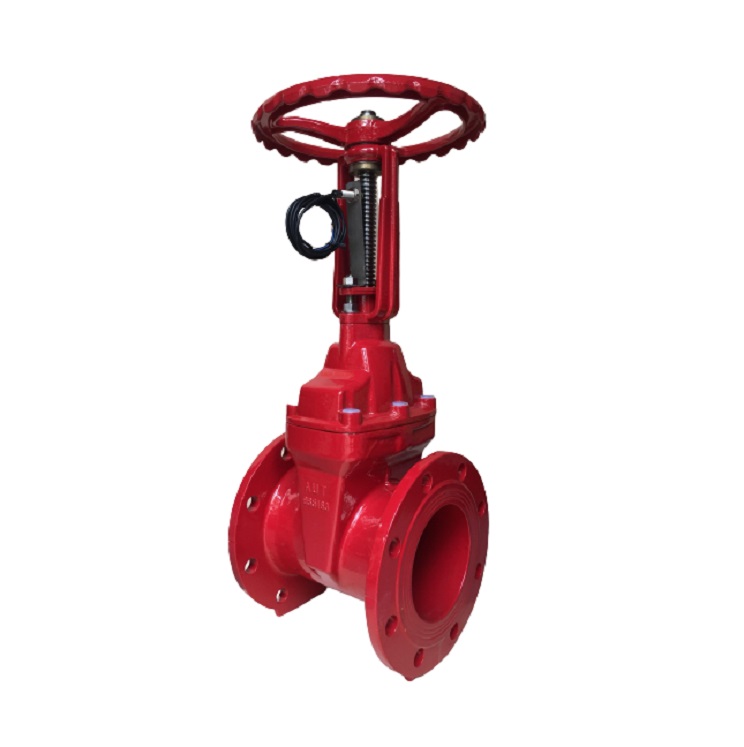

Van cổng tín hiệu điện FIG014
-22%
Liên hệ
Danh mục: Thương hiệu van, Van AUT, Van cơ, Van cổng, Van cổng AUT, Van công nghiệp, Van cổng tín hiệu điện
CAM KẾT
Bảo hành 12 Tháng
Hàng chính hãng
Mới 100%
Đầy đủ VAT
Chứng nhận CO CQ
Giao hàng toàn quốc
Sản phẩm: Van cổng tín hiệu điện FIG014
THÔNG TIN SẢN PHẨM
Van cổng tín hiệu điện FIG014 dùng bộ tín hiệu điện thông báo tình trạng đóng mở van đến khu vực điều khiển giúp nắm bắt tình trạng đóng mở van từ xa. Với sản phẩm van cổng AUT đến từ Malaysia với nhiều ưu điểm và giá thành cực tốt.
Thông số sản phẩm van cổng tín hiệu điện FIG014
Sản phẩm van cổng tín hiệu điện có thông số như sau:
| Tên sản phẩm | Van cổng tín hiệu điện – AUT |
| Chất liệu | Gang cầu, gang dẻo, ty inox |
| Kết nối | Mặt bích |
| Kích thước | DN50 -600 |
| Nhiệt độ làm việc | -10-80 độ C |
| Nhiệt độ chịu | <450 độ C |
| Áp lực làm việc | <16 bar |
| Thêm | Sơn epoxy tĩnh điện |
| Bảo hành | 12 tháng |
Cấu tạo và chất liệu sản phẩm _ tiêu chuẩn sản phẩm Van cổng tín hiệu FIG014
| No. | Parts name | Material | Standard | Grade |
| 1 | Body | Ductile iron | BS 2789 | 500/7 |
| 2 | Disc | Ductile iron covered rubber | BS 2789 / BS 2494 | 500/7 / EPDM |
| 3 | Stem | Stainless steel | BS 970 – part 1 | 42037 |
| 4 | Bonnet Bolts | Carbon steel | BS 1769 | A60A35 |
| 5 | Bonnet | Ductile iron | BS 2789 | 500/7 |
| 6 | Stud | Carbon steel | BS 1769 | A3 |
| 7 | Nuts | Carbon steel | BS 1769 | A3 |
| 8 | Bracket | Ductile iron | BS 2789 | 500/7 |
| 9 | Handwheel | Ductile iron | BS 2789 | 500/7 |
| 10 | Brass Nut | Brass | BS 2874 | CZ122 |
| 11 | Holding Ring | Brass | BS 2874 | CZ122 |
| 12 | Gland | Ductile iron | BS 2789 | 500/7 |
| 13 | O-Ring | Synthetic Rubber | BS2494 | EPDM |
| 14 | O-Ring | Synthetic Rubber | BS2494 | EPDM |
| 15 | Bonnet Gasket | Synthetic Rubber | BS2494 | EPDM |
| 16 | Indicator | Brass | BS 2874 | CA104 |
| 17 | Tag | Aluminum |
Thử nhiệm độ chịu áp suất sản phẩm
| Test | ||
| Norminal pressure | PN10 | PN16 |
| Shell pressure | 15bars | 24bars |
| Seat pressure | 11 bars | 17.6bars |
| Max .Temp | 70 °C | |
Sản phẩm có thể an toàn với áp suất cao hơn áp suất định mức xong khuyến cáo chỉ sử dụng áp suất dưới mức áp suất định mức.
Xem tổng hợp các sản phẩm van cổng tín hiệu điện: Van cổng tín hiệu điện
Van cổng tín hiệu điện JS – Trung Quốc
Thiết kế theo tiêu chuẩn
| Designs | |
| 1 | Design according to BS5163 |
| 2 | Face to face according to EN558-1 |
| 3 | Flange drilled according to EN1092-2 PN10, PN16 |
| 4 | Inspection and test according to EN12266 |
| 5 | Internal and external coating by fusion bonded epoxy powder 250 micron thickness |
| Thiết kế thuộc AUT theo tiêu chuẩn quốc tế | |
Kích thước sản phẩm Van cổng tín hiệu điện FIG014
Dưới đây là kích thước sản phẩm van cổng tín hiệu AUT
| Dimensions Unit: mm | ||||||||||
| DN | OUTLINE Dimensions of Flange ( PN10 / PN16) | |||||||||
| L | H | M | D | K | G | n | Ød1 | b | f | |
| PN10/
PN16 |
PN10/
PN16 |
PN10/
PN16 |
PN10/
PN16 |
PN10/
PN16 |
PN10/
PN16 |
PN10/
PN16 |
||||
| DN40 | 165 | 285 | 200 | 150/150 | 110/110 | 84/84 | 4/4 | 19/19 | 19/19 | 3/3 |
| DN50 | 178 | 320 | 200 | 165/165 | 125/125 | 99/99 | 4/4 | 19/19 | 19/19 | 3/3 |
| DN65 | 190 | 325 | 200 | 185/185 | 145/145 | 118/118 | 4/4 | 19/19 | 19/19 | 3/3 |
| DN80 | 203 | 370 | 254 | 500 / 200 | 160/160 | 132/132 | 8/8 | 19/19 | 19/19 | 3/3 |
| DN100 | 229 | 415 | 254 | 220 / 220 | 180/180 | 156/156 | 8/8 | 19/19 | 19/19 | 3/3 |
| DN125 | 254 | 490 | 315 | 250 / 250 | 210/210 | 184/184 | 8/8 | 19/19 | 19/19 | 3/3 |
| DN150 | 267 | 585 | 315 | 285 / 285 | 240 / 240 | 211/211 | 8/8 | 23/23 | 19/19 | 3/3 |
| DN200 | 292 | 780 | 315 | 340 / 340 | 295 / 295 | 266 / 266 | 8/12 | 23/23 | 20/20 | 3/3 |
| DN250 | 330 | 960 | 406 | 400 / 400 | 350 / 355 | 319/319 | 12/12 | 23/28 | 22/22 | 3/3 |
| DN300 | 356 | 1100 | 406 | 455/455 | 400/410 | 370/370 | 12/12 | 23/28 | 24.5 / 24.5 | 4/4 |
| DN350 | 381 | 1185 | 500 | 520 / 520 | 460/470 | 429/429 | 16/16 | 23/28 | 26.5 / 26.5 | 4/4 |
| DN400 | 406 | 1290 | 500 | 580 / 580 | 515/525 | 480 / 480 | 16/16 | 23/31 | 28/28 | 4/4 |
| DN450 | 432 | 1380 | 500 | 640 / 640 | 565 / 585 | 530 / 548 | 20/20 | 28/31 | 30/30 | 4/4 |
| DN500 | 457 | 1495 | 650 | 715/715 | 620 / 650 | 582 / 609 | 20/20 | 28/34 | 31.5/31.5 | 4/4 |
| DN600 | 508 | 1860 | 650 | 840 / 840 | 725 / 770 | 682 / 720 | 20/20 | 31/37 | 36/36 | 5/5 |
Những sản phẩm tương tự với van cổng tín hiệu điện FIG014
Van cổng cỡ lớn AUT DN600 – 1200
Van cổng cỡ lớn là dòng sản phẩm có kích thước từ DN600 trở lên, từ kích thước này sản phẩm van cổng có biến đổi về cấu tạo và hình dáng. Aut là thương hiệu đến từ Malaysia.
Van cổng ty chìm AUT
Van cổng ty chìm AUT thuộc dòng sản phẩm thương hiệu AUT đến từ Malaysia, dòng sản phẩm van cổng ty chìm có giá tốt được sử dụng nhiều tại hệ thống công nghiệp Đông Nam Á hiện nay
Van cổng ty nổi AUT
Van cổng ty nổi AUT là sản phẩm cho phép quan sát ty van trong quá trình hoạt động thuộc dòng sản phẩm đến từ đất nước Malaysia, đây là dòng sản phẩm này có giá thành rất tốt được sử dụng nhiều tại hệ thống công nghiệp Đông Nam Á hiện nay.
THÔNG SỐ KỸ THUẬT
| Tên sản phẩm: Van cổng AUT |
| Chất liệu: Gang cầu, gang dẻo, ty inox |
| Kết nối: Mặt bíchKích thướcDN50 -600 |
| Nhiệt độ làm việc: -10-80 độ C |
| Nhiệt độ chịu: <450 độ C |
| Áp lực làm việc: <16 bar |
| Thêm: Sơn epoxy tĩnh điện + bộ tín hiệu điện |
| Bảo hành: 12 tháng |
