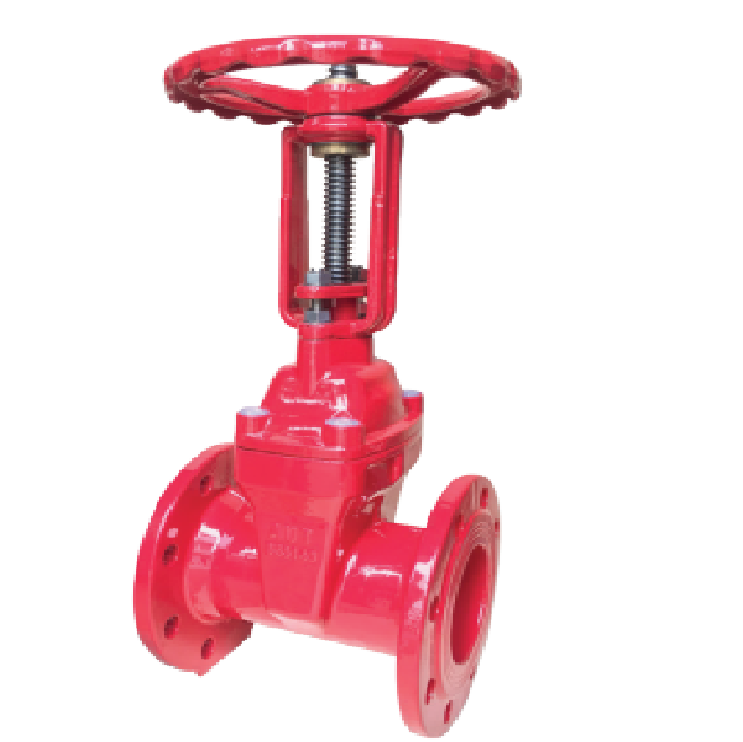

Van cổng ty nổi FIG013
-22%
Liên hệ
Danh mục: Thương hiệu van, Van AUT, Van cơ, Van cổng, Van cổng AUT, Van công nghiệp, Van cổng ty nổi
Sản phẩm: Van cổng ty nổi FIG013
THÔNG TIN SẢN PHẨM
Van cổng ty nổi FIG013 là sản phẩm thuộc dòng van cổng AUT cho phép quan sát ty van trong quá trình hoạt động thuộc dòng sản phẩm đến từ đất nước Malaysia, đây là dòng sản phẩm này có giá thành rất tốt được sử dụng nhiều tại hệ thống công nghiệp Đông Nam Á hiện nay.
Thông số sản phẩm Van cổng ty nổi FIG013
Sản phẩm Van cổng ty nổi FIG013 thuộc dòng van cổng ty nổi có thông số như sau:
| Tên sản phẩm | Van cổng ty nổi FIG013 |
| Thương hiệu | AUT |
| Chất liệu | Gang cầu, gang dẻo, ty inox |
| Kết nối | Mặt bích |
| Kích thước | DN 50 -600 |
| Nhiệt độ làm việc | -10-80 độ C |
| Nhiệt độ chịu | <450 độ C |
| Áp lực làm việc | Pn10, PN16 |
| Thêm | Sơn epoxy tĩnh điện |
| Bảo hành | 12 tháng |

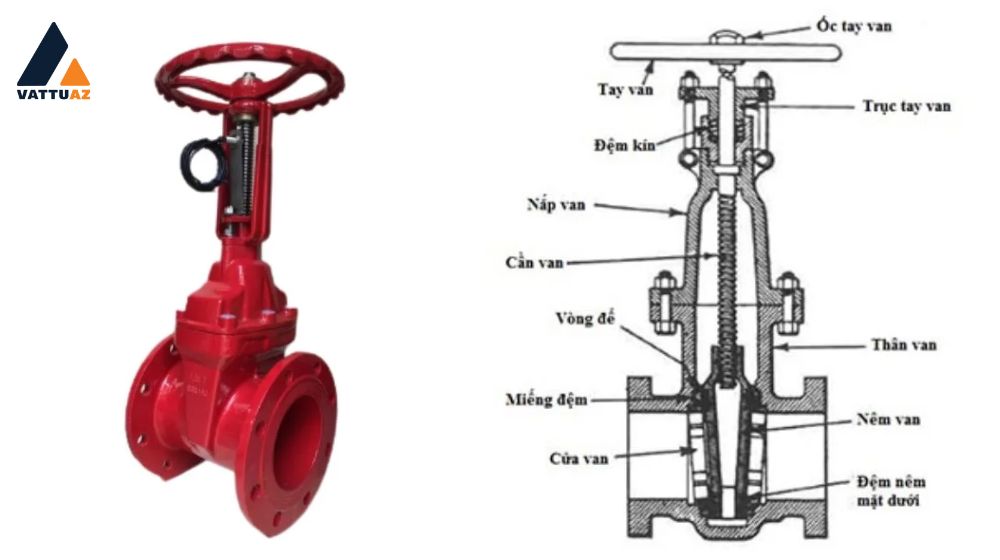

Cấu tạo sản phẩm Van cổng ty nổi FIG013
Van cổng AUT ty nổi có cấu tạo gồm 4 bộ phận chính là thân van, đĩa van, ty van, bộ phận truyền động và một số bộ phận phụ khác.
Thành phần cấu tạo chủ yếu của van cổng AUT ty nổi là làm bằng gang dẻo. Đây là loại vật liệu có độ bền tương đối tốt, chịu được mức áp lực lớn. Chúng thường được sơn thêm 1 lớp epoxy bên ngoài để tăng khả năng chống ăn mòn của mình.
Dưới đây là cấu tạo sản phẩm và tiêu chuẩn từng bộ phận được công bố bởi nhà sản xuất
| No. | Tên sản phẩm | Chất liệu | Tiêu chuẩn | Grade |
| 1 | Body | Ductile iron | BS 2789 | 500/7 |
| 2 | Disc | Ductile iron covered rubber | BS 2789 / BS 2494 | 500/7 / EPDM |
| 3 | Stem | Stainless steel | BS 970 – part 1 | 42037 |
| 4 | Bonnet Bolts | Carbon steel | BS 1769 | A60A35 |
| 5 | Bonnet | Ductile iron | BS 2789 | 500/7 |
| 6 | Stud | Carbon steel | BS 1769 | A3 |
| 7 | Nuts | Carbon steel | BS 1769 | A3 |
| 8 | Bracket | Ductile iron | BS 2789 | 500/7 |
| 9 | Handwheel | Ductile iron | BS 2789 | 500/7 |
| 10 | Brass Nut | Brass | BS 2874 | CZ122 |
| 11 | Holding Ring | Brass | BS 2874 | CZ122 |
| 12 | Gland | Ductile iron | BS 2789 | 500/7 |
| 13 | O-Ring | Synthetic Rubber | BS2494 | EPDM |
| 14 | O-Ring | Synthetic Rubber | BS2494 | EPDM |
| 15 | Bonnet Gasket | Synthetic Rubber | BS2494 | EPDM |
Thông số test sản phẩm
| Norminal pressure | PN10 | PN16 | |
| Shell pressure | 15bars | 24bars | |
| Seat pressure | 11 bars | 17.6bars | |
| Max .Temp | 70 °C | ||
Sản phẩm có thể an toàn với áp suất cao hơn áp suất định mức xong khuyến cáo chỉ sử dụng áp suất dưới mức áp suất định mức.
Thiết kế và chứng nhận sản phẩm
Dưới đây là thiết kế kèm theo chứng nhận dưới thương hiệu AUT
| Designs | |
| 1 | Design according to BS5163 |
| 2 | Face to face according to EN558-1 |
| 3 | Flange drilled according to EN1092-2 PN10, PN16 |
| 4 | Inspection and test according to EN12266 |
| 5 | Internal and external coating by fusion bonded epoxy powder 250 micron thickness |

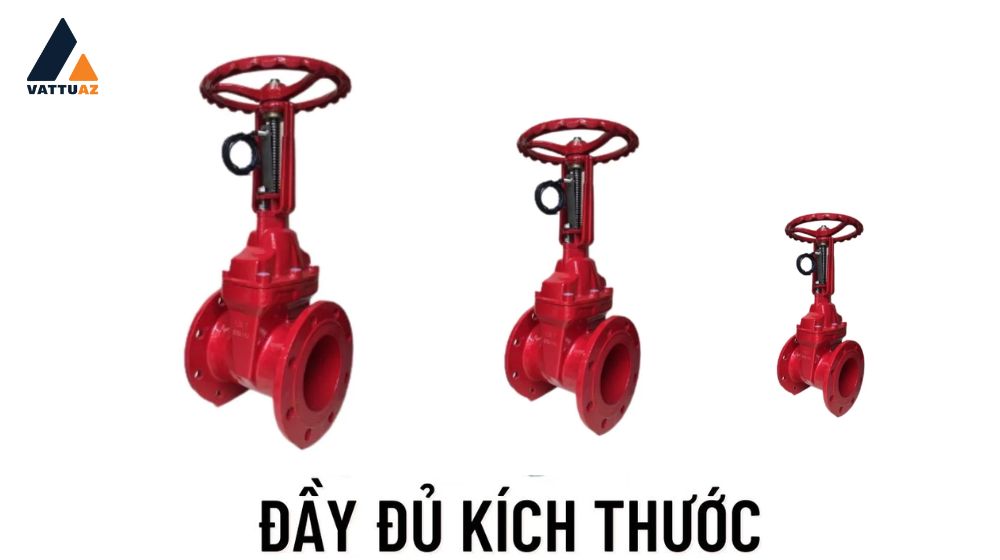

Kích thước sản phẩm
Sản phẩm van cổng AUT ty nổi có kích thước từ DN40 đến DN600. Dưới đây là bảng thông tin chi tiết về kích thước để các bạn có thể dễ dàng lựa chọn:
| Dimensions Unit: mm | ||||||||||
| DN | Dimensions of Flange ( PN10 / PN16) | |||||||||
| L | H | M | D | K | G | n | Ød1 | b | f | |
| PN10/
PN16 |
PN10/
PN16 |
PN10/
PN16 |
PN10/
PN16 |
PN10/
PN16 |
PN10/
PN16 |
PN10/
PN16 |
||||
| DN40 | 165 | 285 | 200 | 150/150 | 110/110 | 84/84 | 4/4 | 19/19 | 19/19 | 3/3 |
| DN50 | 178 | 320 | 200 | 165/165 | 125/125 | 99/99 | 4/4 | 19/19 | 19/19 | 3/3 |
| DN65 | 190 | 325 | 200 | 185/185 | 145/145 | 118/118 | 4/4 | 19/19 | 19/19 | 3/3 |
| DN80 | 203 | 370 | 254 | 500 / 200 | 160/160 | 132/132 | 8/8 | 19/19 | 19/19 | 3/3 |
| DN100 | 229 | 415 | 254 | 220 / 220 | 180/180 | 156/156 | 8/8 | 19/19 | 19/19 | 3/3 |
| DN125 | 254 | 490 | 315 | 250 / 250 | 210/210 | 184/184 | 8/8 | 19/19 | 19/19 | 3/3 |
| DN150 | 267 | 585 | 315 | 285 / 285 | 240 / 240 | 211/211 | 8/8 | 23/23 | 19/19 | 3/3 |
| DN200 | 292 | 780 | 315 | 340 / 340 | 295 / 295 | 266 / 266 | 8/12 | 23/23 | 20/20 | 3/3 |
| DN250 | 330 | 960 | 406 | 400 / 400 | 350 / 355 | 319/319 | 12/12 | 23/28 | 22/22 | 3/3 |
| DN300 | 356 | 1100 | 406 | 455 / 455 | 400/410 | 370 / 370 | 12/12 | 23/28 | 24.5 / 24.5 | 4/4 |
| DN350 | 381 | 1185 | 500 | 520 / 520 | 460 / 470 | 429 / 429 | 16/16 | 23/28 | 26.5/26.5 | 4/4 |
| DN400 | 406 | 1290 | 500 | 580 / 580 | 515/525 | 480 / 480 | 16/16 | 23/31 | 28/28 | 4/4 |
| DN450 | 432 | 1380 | 500 | 640 / 640 | 565 / 585 | 530 / 548 | 20/20 | 28/31 | 30/30 | 4/4 |
| DN500 | 457 | 1495 | 650 | 715/715 | 620 / 650 | 582 / 609 | 20/20 | 28/34 | 31.5/31.5 | 4/4 |
| DN600 | 508 | 1860 | 650 | 840 / 840 | 725 / 770 | 682 / 720 | 20/20 | 31/37 | 36/36 | 5/5 |
Ưu nhược điểm của Van cổng ty nổi FIG013
Ưu điểm của sản phẩm
- Vận hành của sản phẩm tương đối đơn giản, tốn rất ít năng lượng
- Độ bền khá cao, ít phải đưa đi bảo trì
- Có thể lưu thông dòng chảy qua cả 2 chiều rất tiện lợi
- Ứng dụng được trong rất nhiều lĩnh vực khác nhau
- Áp suất và lưu lượng khi hoạt động trong van khá ổn định do cấu tạo đĩa van khi mở nằm ở phía trên
- Chiều rộng thân van hẹp, tiện cho việc bố trí lắp đặt
- Phần trục ty nằm ngoài nên có thể quan sát được trạng thái đóng mở của van
Nhược điểm của sản phẩm
- Tốc độ đóng mở khá mất thời gian, cũng như trục van có thể bị cong vênh gây rò rỉ nên không khuyến cáo để điều tiết dòng lưu chất cũng như đóng mở thường xuyên
- Chi phí sửa chữa cao, tốn thời gian công sức
- Xảy ra hiện tượng rung lắc cũng như tiếng ồn khi chưa đóng kín đĩa van
- Do trục van nằm ngoài nên dễ bị hư hỏng, gây tốn diện tích cũng như gây vướng víu
Xuất xứ sản phẩm Van cổng AUT ty nổi
AUT là một thương hiệu đến từ đất nước Malaysia. Với dây chuyền sản xuất hiện đại cùng đội ngũ chuyên gia có kinh nghiệm nhiều năm trong nghề, các sản phẩm của AUT ô cùng nổi tiếng bởi chất lượng sử dụng, tuổi thọ cao cũng như giá thành hợp lý. Chúng vượt qua những tiêu chuẩn khắt khe, đảm bảo về chất lượng được chứng nhận bởi ISO, BS, JIS, …

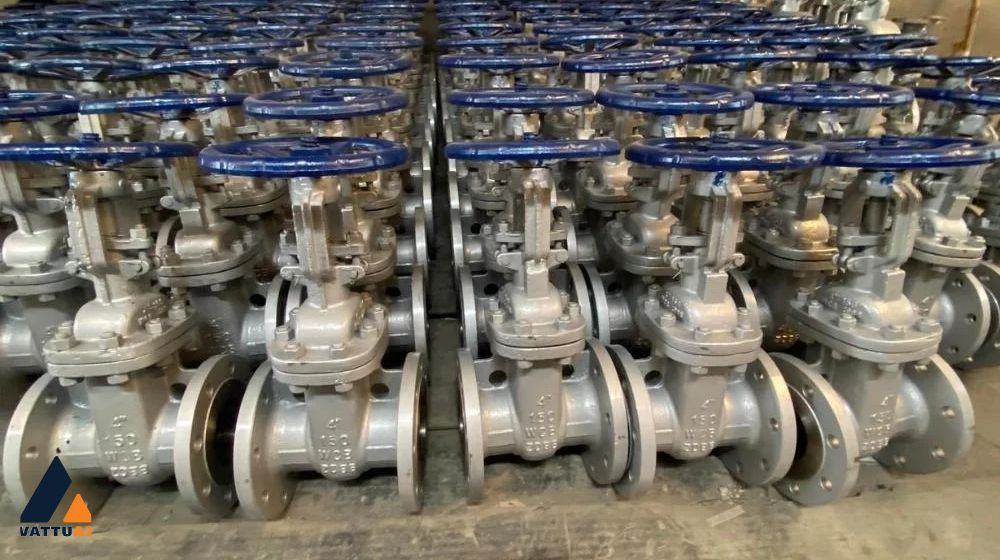

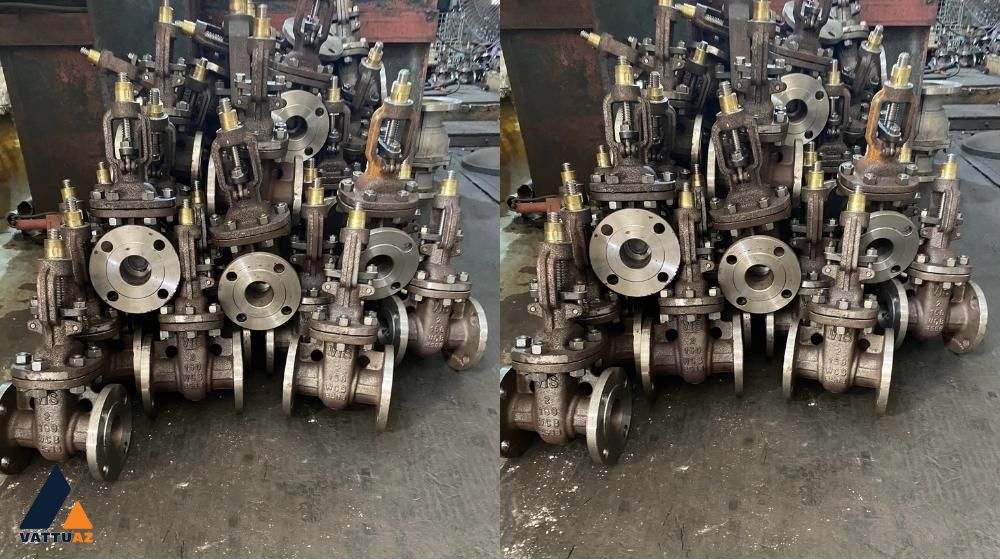

Mua van cổng AUT ty nổi ở đâu chính hãng? Giá tốt?
Là một đơn vị có nhiều năm kinh nghiệm trong lĩnh vực phân phối các sản phẩm van công nghiệp từ các hãng van nổi tiếng trên thế giới trong đó có AUT. Với hệ thống kho bãi rộng lớn chúng tôi hoàn toàn có thể cung cấp cho các bạn nguồn cung dồi dào cho hàng trăm các dự án khác nhau với chất lượng cùng giá thành vô cùng cạnh tranh trên thị trường. Đến với Vattuaz.vn bạn sẽ nhận được những chính sách mua hàng vô cùng ưu đãi cùng dịch vụ tư vấn bởi đội ngũ bán hàng đã được đào tạo bài bản về chuyên môn của chúng tôi. Chúng tôi xin cam kết:
- Bảo hành sản phẩm trong vòng 1 năm sử dụng
- Cam kết hàng chính hãng
- Cam kết sản phẩm mới 100%
- Sản phẩm cung cấp đầy đủ giấy tờ: VAT, chứng nhận CO CQ
- Nhận giao hàng toàn quốc
Vì vậy, lựa chọn mua hàng tại Vattuaz.vn chắc chắn sẽ là sự lựa chọn đáng giá của bạn.
Những sản phẩm tương tự với Van cổng ty nổi FIG013
Van cổng cỡ lớn AUT DN600 – 1200
Van cổng cỡ lớn là dòng sản phẩm có kích thước từ DN600 trở lên, từ kích thước này sản phẩm van cổng có biến đổi về cấu tạo và hình dáng. Aut là thương hiệu đến từ Malaysia.
Van cổng ty chìm AUT
Van cổng ty chìm AUT thuộc dòng sản phẩm thương hiệu AUT đến từ Malaysia, dòng sản phẩm van cổng ty chìm có giá tốt được sử dụng nhiều tại hệ thống công nghiệp Đông Nam Á hiện nay
Van cổng ty nổi ARV – ARS 150
Van cổng ty nổi ARV là sản phẩm van cổng cho phép đóng mở dòng chảy hoàn hảo, sản phẩm đóng kít khít và cho lưu thông 100% ở trạng thái mở.
THÔNG SỐ KỸ THUẬT
| Tên sản phẩm: Van cổng ty nổi FIG013 |
| Chất liệu: Gang cầu, gang dẻo, ty inox |
| Kết nối: Mặt bích |
| Kích thước DN50 -600 |
| Nhiệt độ làm việc: -10-80 độ C |
| Nhiệt độ chịu: <450 độ C |
| Áp lực làm việc: <16 bar |
| Thêm: Sơn epoxy tĩnh điện |
| Bảo hành: 12 tháng |
