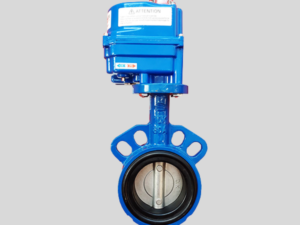

Van bướm điện DN200

Van bướm điện DN200 là loại van bướm có nhiều ứng dụng trong cuộc sống. Dưới đây là bài chia sẻ về loại van bướm điều khiển điện này giúp quý khách có thể dễ dàng lựa chọn loại van phù hợp với hệ thống.

Kích thước van bướm điện DN200

Van bướm điện DN200 có nguyên lý hoạt động và cấu tạo giống với các loại van bướm điện thông thường. Nhưng nó có chỉ số kích thước là DN200. Đây là chỉ số thể hiện đường kính mặt ngoài của van. Nghĩa là van bướm điều khiển điện DN200 có đường kính là 219,08mm. Việc năm rõ kích thước DN sẽ giúp quý khách tìm mua van dễ dàng hơn.

Thương hiệu van bướm điện DN200

Van bướm điện DN200 có nhiều đơn vị sản xuất đến từ các quốc gia khác nhau. Mỗi đơn vị lại có những ưu điểm nhược điểm riêng. Một số thương hiệu nổi tiếng trên thế giới như:

• Hàn Quốc: Samwoo, Wonil
• Đài Loan: ShinYi, Haitima
• Malaysia: AUT, ARV

Vận hành van bướm điện

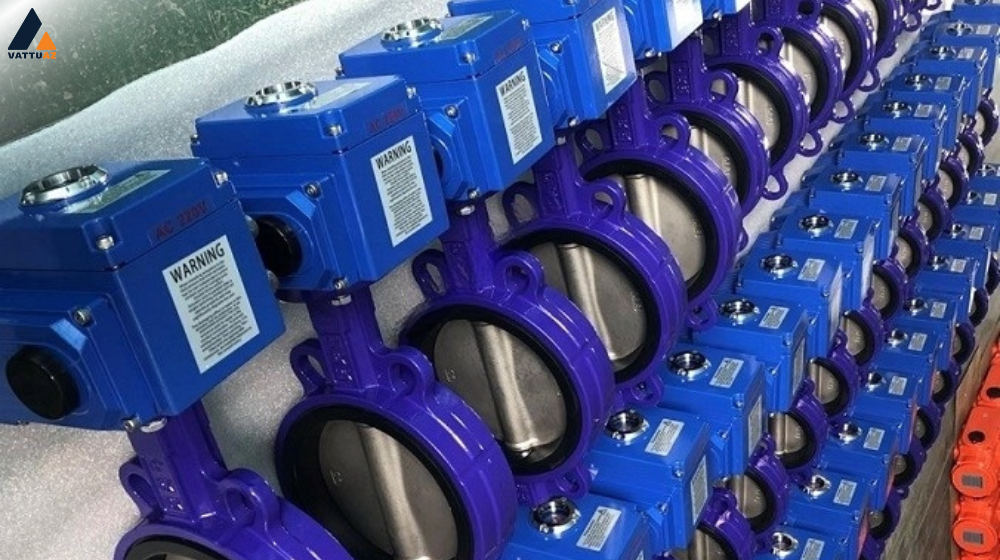

Van bướm điện DN200 bộ điều khiển điện

Đây là loại van bướm được sử dụng phổ biến trong các hệ thống yêu cầu tính tự động cao, đóng mở cùng lúc nhiều thiết bị.

Điện áp được sử dụng nhiều loại cho bộ phận điều khiển này rất đa dạng 24V, 220V, 380V. Ngoài ra nó còn có ưu điểm đóng mở nhanh không tốn chi phí nhân công vận hành. Nhưng van bướm điện thường có giá cao hơn so với các loại van khác.

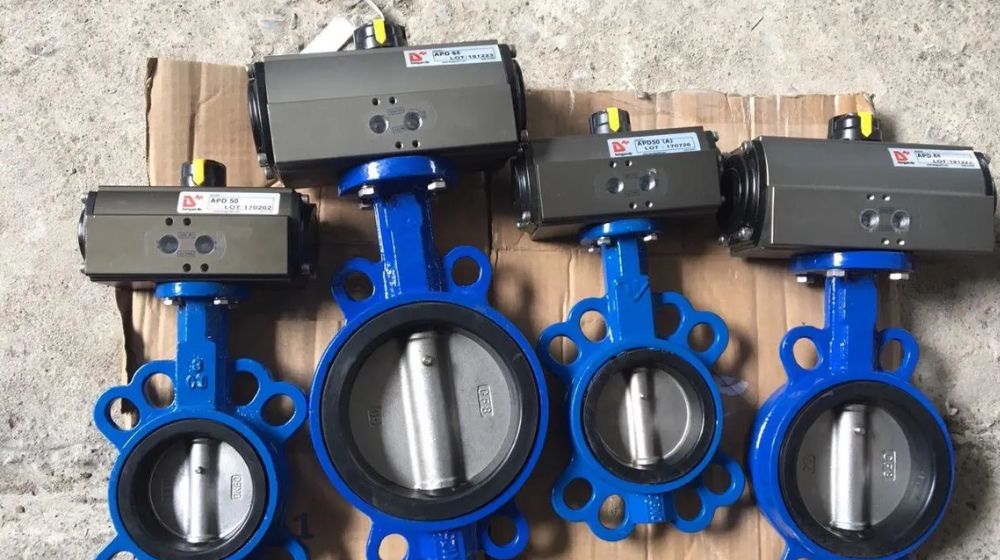

Van bướm điện DN200 điều khiển khí nén

Đây là phương pháp có tốc độ đóng mở van nhanh nhất nhanh hơn 1s-2s so với phương pháp điều khiển điện. Kiểu vận hành này giống với bộ điều khiển điện đều hoạt động tự động nên thường được dùng cho các hệ thống gặp khó khăn khi vận hành bằng tay. Đặc biệt giá thành của bộ điều khiển khí nén thường rẻ hơn so với điều khiển điện

Vật liệu chế tạo van bướm điện

Vật liệu chế tạo van bướm rất đa dạng mỗi loại vật liệu lại giúp van có những công dụng khác nhau. Một số loại vật liệu chế tạo van bướm như: inox, gang, nhựa.

Van bướm điện DN200 inox

Inox là loại vật liệu có độ bền cơ học cao khả năng làm việc trong những môi trường chứa hóa chất mà không bị ăn mòn. Chính vì thế các loại van bướm inox thường có tuổi thọ rất cao. Ngoài ra loại vật liệu này còn giúp van có thể làm việc trong những môi trường nhiệt độ cao.

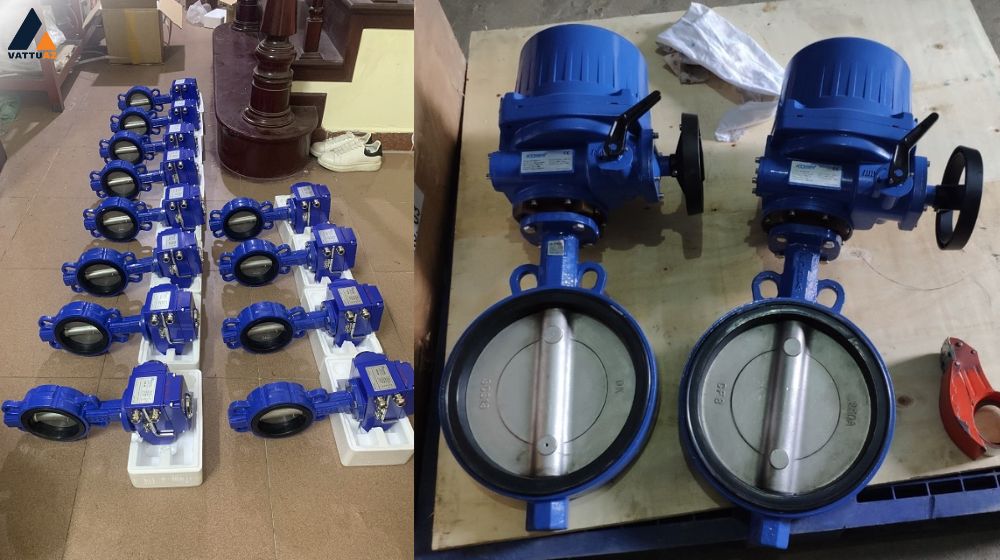

Van bướm điện DN200 thân gang cánh inox

Để tối ưu giá thành van thì nhà sản xuất thường sử dụng gang một vật liệu có giá thành tương đối rẻ để sản xuất thân van. Vật liệu này có độ cứng cao, khả năng chống chịu mài mòn tốt. Nhưng dễ bị oxy hóa từ môi trường bên ngoài. Chính vì thế mà bên ngoài thân van thường được sơn một lớp sơn tĩnh điện nhằm hạn chế sự oxy hóa của thân van.

Cánh van được chế tạo từ inox giúp đảm bảo độ bền van tránh oxy hóa từ môi trường

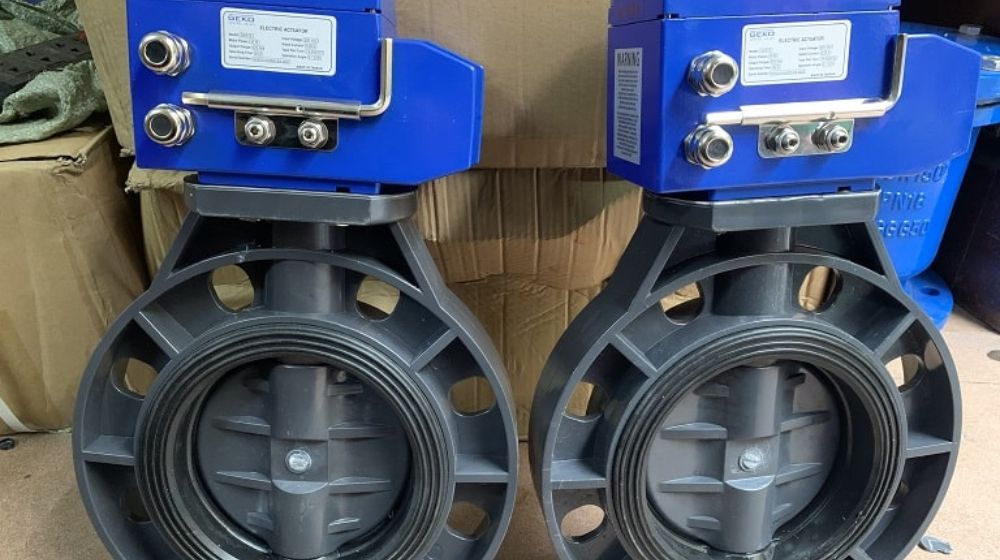

Van bướm điện DN200 nhựa

Loại nhựa thường được dùng để sản xuất van là nhựa PVC. Đây là loại nhựa có độ bền cao, khả năng chống mài mòn và chống lại sự ăn mòn của nhiều hóa chất. Chính vì thế nó thường để sản xuất các loại thiết bị hoạt động ngoài trời hoặc tiếp xúc trực tiếp với hóa chất. Van làm từ vật liệu này có một nhược điểm là chịu nhiệt và chịu lực kém nên thường được sử dụng trong những hệ thống nhỏ.

Kiểu kết nối của van bướm điện DN200

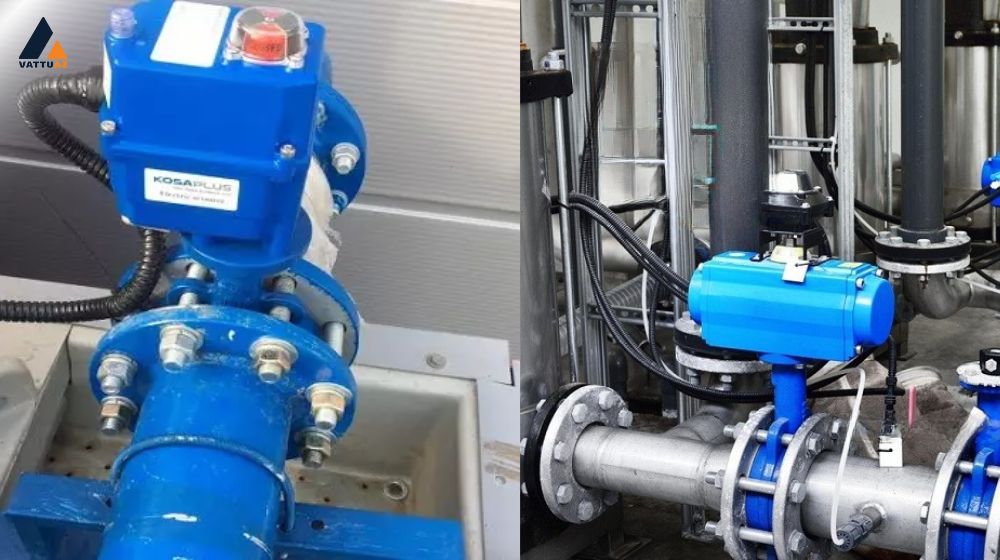

Kết nối kẹp

Đây là kiểu kết nối phổ biến trong ngành công nghiệp van. Kết nối này gọi là kẹp bởi vì nó cố định van bằng cách kẹp chặt hai mặt bích hệ thống vào van và siết lại bằng bulong. Thiết kế này khá đơn giản giúp van dễ dàng tháo lắp khi có sự cố. Ngoài ra nó còn giúp tối ưu vật liệu sản xuất van.

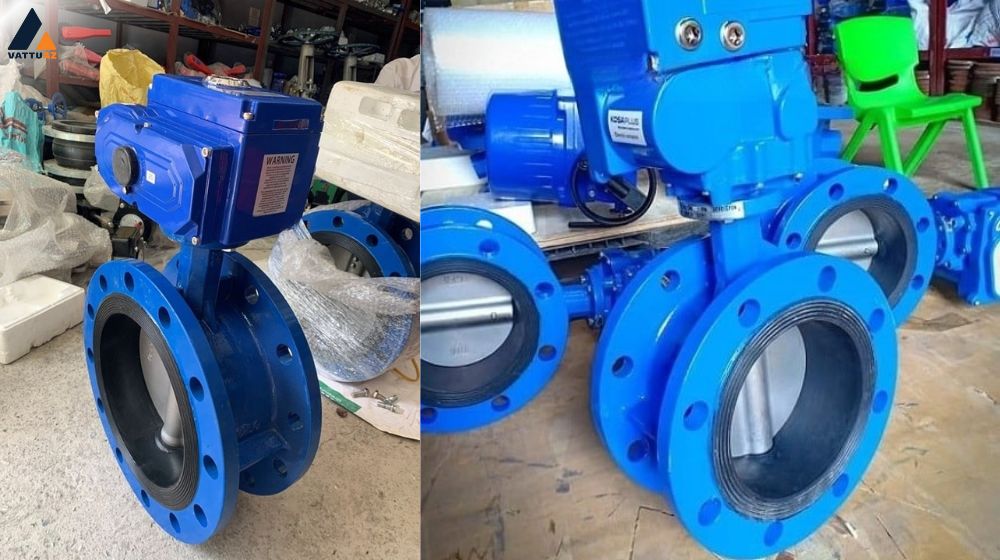

Kết nối mặt bích của van bướm điện DN200

Đây là kiểu kết nối thường được sử dụng trong các hệ thống lớn do kết nối có độ ổn định cao, chịu được rung lắc nhẹ của hệ thống. Việc lắp đặt van có kết nối này cũng tương đối đơn giản chỉ cần xuyên những bulong qua mặt bích của van và hệ thống sau đó siết chặt lại.

Lưu ý khi lựa chọn tiêu chuẩn mặt bích của van giống với tiêu chuẩn mặt bích của hệ thống hoặc có khả năng lắp lẫn.

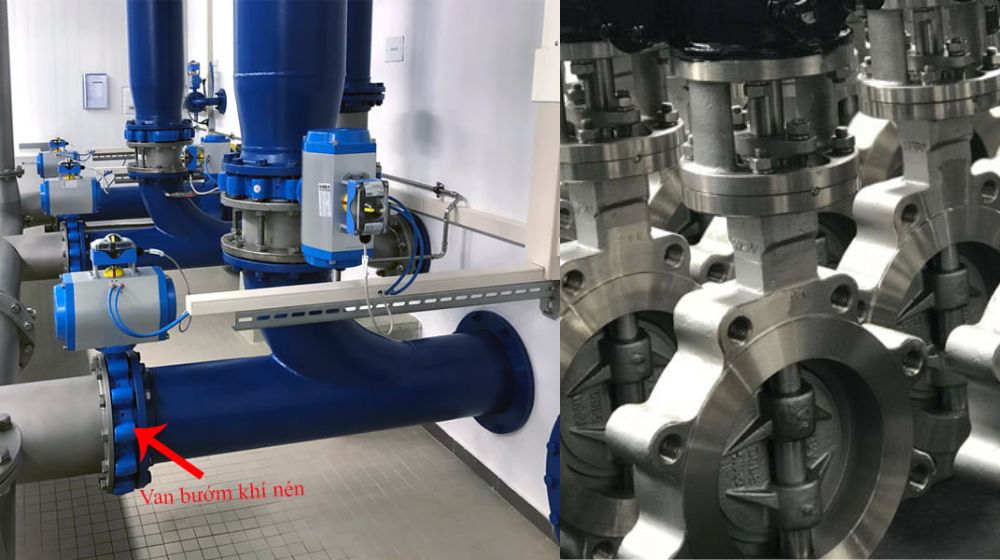

Kết nối tai bích

Kết nối này được lắp đặt giống với kết nối mặt bích. Những tai bích sẽ được siết với mặt bích hệ thống bằng bulong giúp cố định van. Đây là kiểu kết nối có đa dạng hình dáng tai bích khác nhau. Nhưng chúng đều nhằm mục đích kết nối van với mặt bích.

Một số loại van bướm điện DN200 phổ biến

VAN BƯỚM ShinYi EOM – NHẬP KHẨU ĐÀI LOAN

Nhãn hiệu: ShinYi
Kết nối: Kẹp / Wafer
Vận hành: Bộ điều khiển điện & Tay quay
Thân van: Gang / Ductile Iron
Ty van: Inox / Stainless Steel
Đĩa van: Inox / Stainless Steel
Đệm kín: NBR / EPDM
Áp lực làm việc: PN10, PN16 / 10K – 20K / 150LB
Nhiệt độ làm việc: -10°C ~ 80°C
Kích thước: DN200

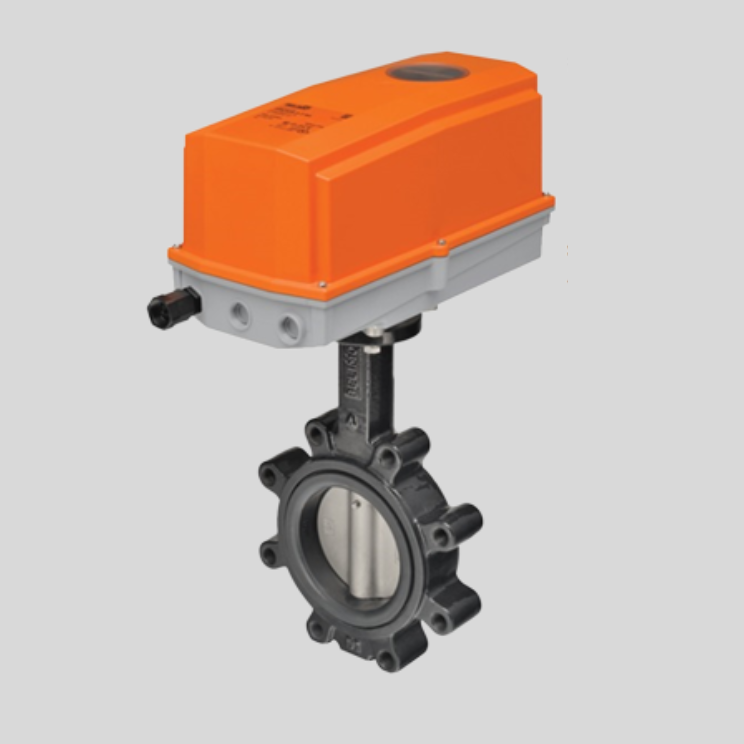

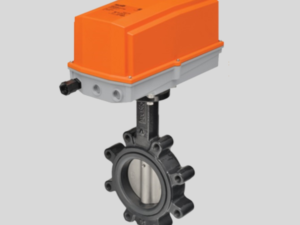

VAN BƯỚM ĐIỀU KHIỂN ĐIỆN BELIMO – NHẬP KHẨU THỤY SĨ

Nhãn hiệu: Belimo
Kết nối: Tai bích / Semi lug
Vận hành: Bộ điều khiển điện
Thân van: Gang / Ductile Iron
Ty van: Inox / Stainless Steel
Đĩa van: Inox / Stainless Steel
Đệm kín: NBR / EPDM
Áp lực làm việc: PN10, PN16, PN25
Nhiệt độ làm việc: 180°C
Kích thước: DN200

Van bướm điều khiển điện Kosaplus – nhập khẩu hàn quốc

Nhãn hiệu: Kosaplus
Kết nối: Kẹp / Wafer
Vận hành: Bộ điều khiển điện
Thân van: Inox / Stainless Steel
Ty van: Inox / Stainless Steel
Đĩa van: Inox / Stainless Steel
Đệm kín: PTFE / EPDM
Áp lực làm việc: PN16
Nhiệt độ làm việc:  80 ~ 150°C
Packing: NBR
Kích thước: DN200

van bướm điều khiển điện wonil  – Nhập khẩu hàn quốc

Nhãn hiệu: Wonil
Kết nối: Kẹp / Wafer
Vận hành: Bộ điều khiển điện
Thân van: Gang / Cast Iron; Inox / Stainless Steel
Ty van: Inox / Stainless Steel
Đĩa van: Inox / Stainless Steel
Đệm kín: PTFE
Áp lực làm việc: Max 16bar
Nhiệt độ làm việc: 0 ~ 180ºC
Packing: NBR
Kích thước: DN200

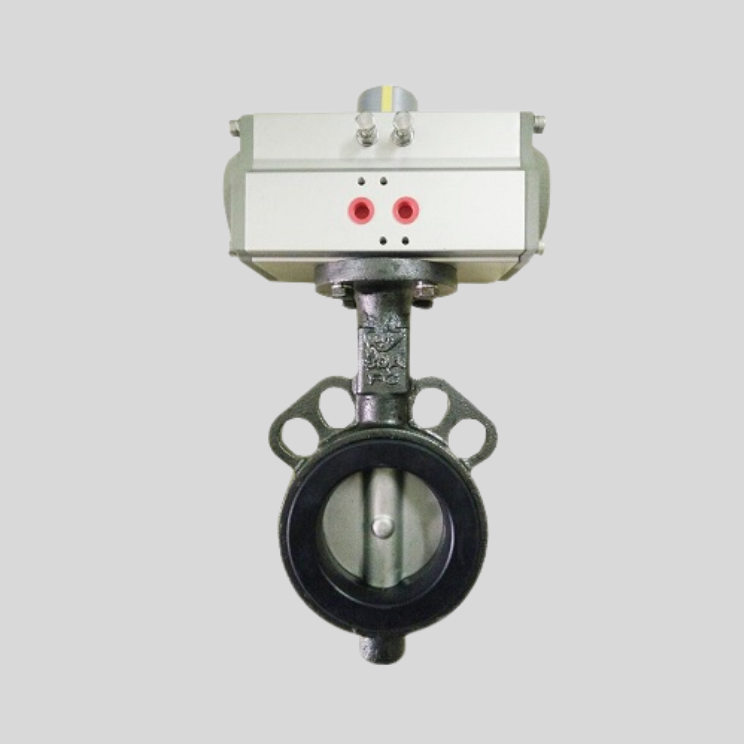

van bướm điều khiển khí nén haitima – nhập khẩu Đài loan

Nhãn hiệu: Haitima
Kết nối: Kẹp / Wafer
Vận hành: Điều khiển khí nén
Thân van: Inox / Stainless Steel
Ty van: Inox / Stainless Steel
Đĩa van: Gang / GGG50
Đệm kín: NBR / EPDM
Áp lực làm việc: PN10, PN16
Nhiệt độ làm việc: -5℃ ~ 110℃
Kích thước: DN200

Xem thêm sản phẩm: van bướm inox điều khiển điện
