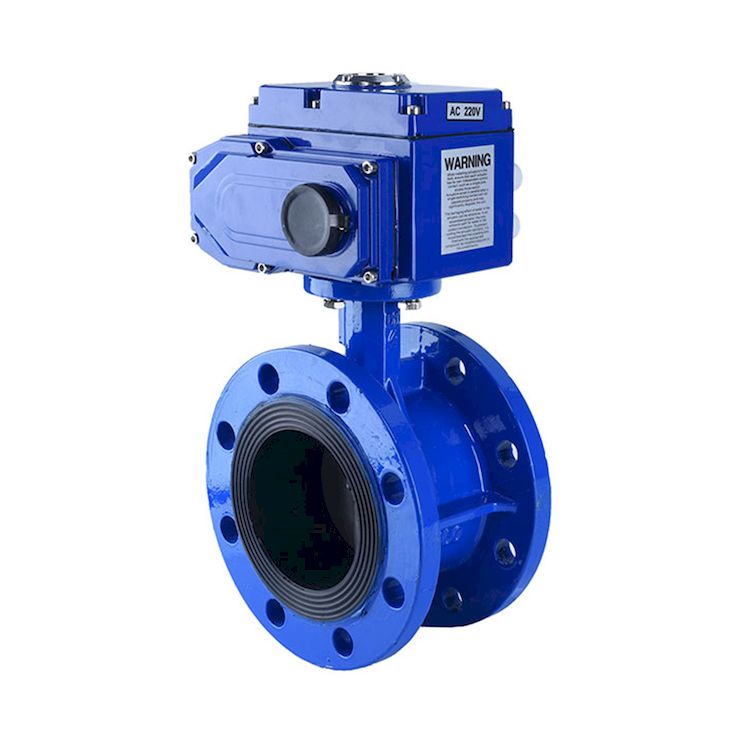

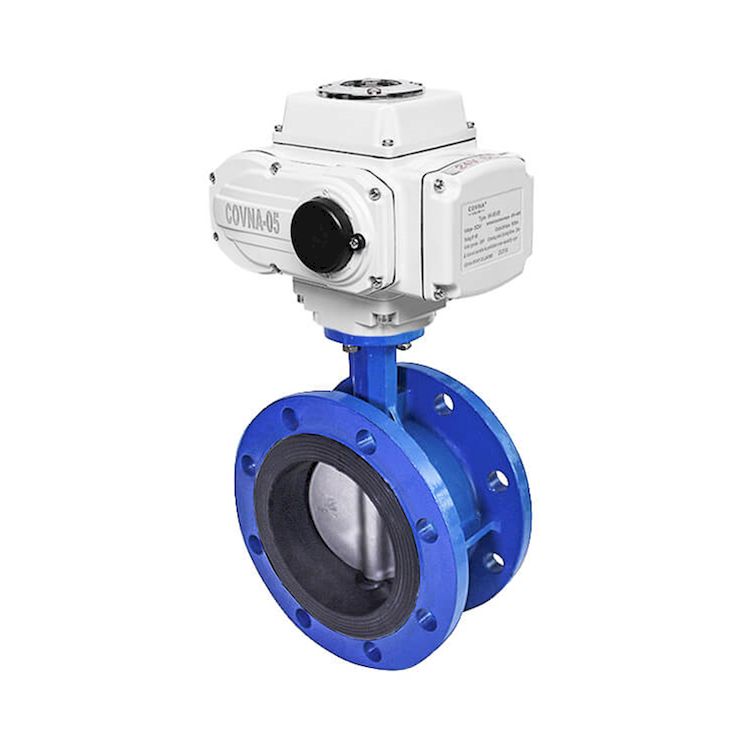

Van bướm điện mặt bích

Van bướm điện mặt bích là một chủng lại van bướm điều khiển điện có thiết kế kết nối kiểu mặt bích, thường sử dụng trên các hệ thống đường ống có kích thước lớn, yêu cầu khả năng vận hành đồng bộ nhiều thiết bị cùng một lúc.

Khái niệm van bướm điện mặt bích

Van bướm điện mặt bích là dòng van bướm kết nối kiểu mặt bích, kết hợp với bộ điều khiển điện để vận hành quá trình đóng mở của van, giúp cho việc điều khiển van trên hệ thống được thuận tiện và dễ dàng hơn so với việc phải đóng mở van trực tiếp bằng các bộ phận cơ học.

Các tên gọi thường gặp

Dòng van bướm mặt bích này còn có một số các tên gọi khác như sau:

• Van bướm điều khiển điện hai mặt bích
• Van bướm điện 2 mặt bích
• Van bướm điện từ dạng lắp mặt bích
• Van điều khiển điện tuyến tính hai mặt bích
• Van điều khiển điện cánh bướm 2 mặt bích
• Van bướm điều khiển điện 220v 2 mặt bích
• Van bướm điện 220v 2 mặt bích
• Van bướm điện tự động 2 mặt bích

Đặc điểm cấu tạo van bướm điện mặt bích

Tương tự như các dòng van bướm điện khác, sản phẩm này có cấu tạo cũng gồm hai phần cơ bản đó là thân van bướm và bộ điều khiển điện.

Bộ điều khiển điện

Bộ điều khiển điện có thể coi là bộ phận quan trọng nhất của dòng sản phẩm van bướm này. Bởi mọi thao tác hoạt động đóng mở của van phụ thuộc hoàn toàn vào bộ phận này. Một số các chi tiết cấu tạo cơ bản đó là:

• Bảng mạch điện
• Motor điện
• Trục quay
• Thân bộ điều khiển
• Bánh răng chuyền cấp
• Công tắc hiển thị hành trình
• Công tắc giới hạn hành trình
• Bộ hiển thị tuyến tính (chỉ dạng tuyến tính mới có)

Thân van bướm

Đây là bộ phận trực tiếp hoạt động và tiếp xúc với dòng lưu chất trong hệ thống, cấu tạo của van bướm điện mặt bích gồm một số các chi tiết sau:

• Thân van
• Đĩa van
• Trục van
• Gioăng làm kín
• Và một số chi tiết nhỏ lẻ khác như đệm trục, chốt hãm,..v..v..

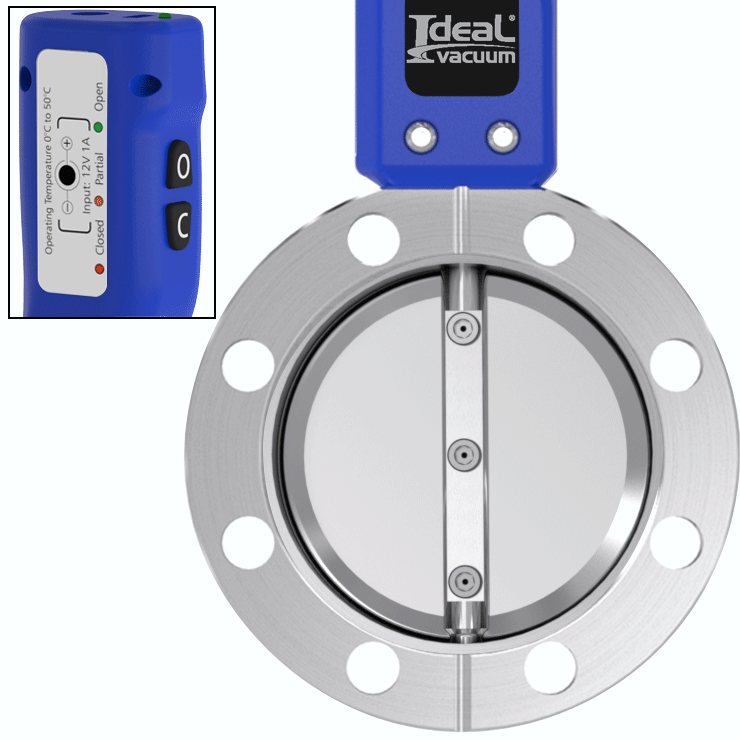

Nguyên lý hoạt động của van

Dòng van này hoạt động theo cơ chế cấp điện vào mô tơ điện, quay theo hành trình tác động lên thân van bướm cho phép van đóng mở đơn giản.

Khi bộ điều khiển được cấp điện, điện năng chuyển hoá thành cơ năng, thông qua cơ cấu truyền động bằng các bánh răng, làm cho trục van quay, từ đó đĩa van xoay theo, tạo trạng thái đóng mở cho van.

Với cơ chế hoạt động như vậy, nên chúng ta hoàn toàn có thể vận hành đóng mở cùng lúc nhiều thiết bị trên hệ thống trong thời gian ngắn.

Các tuỳ chọn sản phẩm van bướm điện mặt bích

Van bướm điện mặt bích có một số các tuỳ chọn sản phẩm khác nhau, nhằm đáp ứng được nhiều nhất các nhu cầu làm việc thực tế cũng như từng loại hệ thống.

Theo kiểu đóng mở van:

Dạng điều khiển ON/OFF: đóng mở hoàn toàn – không có tác dụng điều tiết lưu lượng), có giá thành rẻ hơn.

Dạng điều khiển tuyến tính: đóng mở theo 1 góc nhất định, có thể điều tiết được lưu lượng trên đường ống, có giá thành đắt hơn.

Vật liệu chế tạo:

Van bướm có thể được chế tạo và sản xuất bằng rất nhiều loại khác nhau, vì thế trong quá trình chọn mua và sử dụng các bạn cũng hết sức lưu ý đến vấn đề này. Hiện nay có các dạng vật liệu như sau:

• Van bướm gang 2 mặt bích điều khiển điện
• Van bướm inox 2 mặt bích điều khiển điện
• Van bướm thép 2 mặt bích điều khiển điện

Thương hiệu sản xuất

Hiện nay Vattuaz cung cấp rất nhiều thương hiệu van bướm và động cơ giúp các bạn thoải mái lựa chọn sản phẩm:

Thương hiệu van bướm gồm : Wonil; Samwoo; YDK; Joeun; AUT; ARV; Tomoe; Emico; Kitz; Toyo; Shinyi; Sanking; Hershey

Thương hiệu động cơ: Kosaplus, Alohan, Haitima, Nutork, Sun Yeh, UniD,..

Xuất xứ sản phẩm

Các sản phẩm van bướm điện mặt bích có xuất xứ từ nhiều quốc gia khác nhau, và với mỗi xuất xứ thì chất lượng và giá thành sản phẩm cũng hoàn toàn khác nhau. Chính vì thế hãy lựa chọn những xuất xứ phù hợp với nhu cầu sử dụng của các bạn như:

• Van bướm điện mặt bích Đài Loan
• Van bướm điện mặt bích Hàn Quốc
• Van bướm điện mặt bích Nhật Bản
• Van bướm điện mặt bích ITALY

Thông số kỹ thuật cơ bản van bướm điện mặt bích

• Kích thước sản phẩm: DN50 – DN1200
• Vật liệu thân van: gang, gang dẻo, inox
• Vật liệu bộ điều khiển điện: hợp kim nhôm chống nhiễm điện
• Vật liệu trục: Thép hợp kim không gỉ, inox
• Vật liệu đĩa: inox, gang…
• Kiểu đóng mở: ON/OFF, Tuyến tính
• Kết nối: mặt bích
• Điện áp: 24V, 220V, 380V
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: -10°C đến 200°C (tùy chất liệu van)
• Môi trường làm việc: nước sạch, nước thải, dung dịch hóa chất ăn mòn…
• Xuất xứ: Hàn Quốc, Đài Loan, Malaysia,..v..v..

Van bướm điện mặt bích có ưu nhược điểm gì?

• Van có khả năng chịu áp lực cao hơn so với 2 dạng Wafer và Lug
• Khả năng chống rung lắc, giật đường ống tốt hơn nhờ có kết nối dạng bích chắc chắn

Báo giá van bướm điện mặt bích

Theo các thông tin trên, van bướm điện mặt bích có nhiều biến thể khác nhau, chính vì vậy mà đơn giá của chúng cũng không giống nhau. Hãy liên hệ ngay tới hotline của chúng tôi để được tư vấn và báo giá đầy đủ nhất về dòng sản phẩm này.
