Van bướm DN65

Kích thước Van bướm DN65

Van bướm DN65 là loại butterfly valve có cấu tạo, nguyên lý hoạt động giống với các loại van bướm thông thường. Chỉ khác ở chỗ các loại van này có chỉ số kích thước DN65. DN65 là chỉ số kích thước đường kính của van. Với DN65 nghĩa là kích thước đường kính bên ngoài của van là 73,3mm. Chỉ số này sẽ giúp quý khách dễ dàng hơn trong việc chọn lựa van phù hợp với hệ thống.

Thương hiệu van bướm DN65

Hiện nay có rất nhiều nhà sản xuất từ các quốc gia trên thế giới như: Đài Loan, Hàn Quốc, Malaysia… Mỗi quốc gia lại có những thương hiệu riêng cụ thể như:

• Hàn Quốc: Samwoo, Wonil
• Malaysia: AUT, ARV
• Đài Loan: ShinYi

Phương pháp vận hành

Vận hành kiểu tay gạt của van

Đây là kiểu vận hành phổ biến của các dòng van công nghiệp. Với phương pháp vận hành tay gạt bộ phận điều khiển được kết nối với đĩa van thông qua trục van. Khi người vận hành xoay bộ phận điều khiển lực này sẽ được truyền xuống đĩa van qua thân van làm đĩa van hoạt động đóng mở. Van bướm tay gạt này được thiết kế đơn giản giúp van đóng mở nhanh chóng.

Van bướm DN65 vận hành tay quay

Giống với phương pháp vận hành tay gạt phương pháp vận hành tay quay cũng dùng sức người để vận hành. Thiết kế bộ phận tay quay (vô lăng) giúp van đóng mở nhẹ nhàng và êm ái hơn so với tay gạt đây cũng là một điểm cộng của dòng van bướm tay quay này.

Van bướm inox dn65 điều khiển khí nén

Van bướm inox dn65 điều khiển khí nén là phương pháp được ứng dụng cho các hệ thống khí nén. Đây là phương pháp vận hành đóng mở van nhanh nhất. Với kiểu vận hành này van được đóng mở hoàn toàn tự động phù hợp với những hệ thống yêu cầu đóng mở cùng lúc nhiều van. Nó cũng thường được sử dụng cho các hệ thống gặp khó khăn khi vận hành. Ngoài ra phương pháp vận hành này còn có giá thành rẻ hơn so với bộ điều khiển điện.

Van bướm DN65 điều khiển điện

Van bướm DN65 điều khiển điện là phương pháp vận hành sử dụng động cơ điện để đóng mở van. Điện áp bộ điều khiển sử dụng rất đa dạng 24V, 220V, 380V. Ưu điểm của phương pháp vận hành này là vận hành tự động không tốn chi phí nhân công vận hành, đóng mở van tương đối nhanh chậm hơn so với điều khiển khí nén 1s-2s. Ngoài ra thì tuổi thọ của loại van này cũng bền hơn so với điều khiển khí nén.

Vật liệu chế tạo van

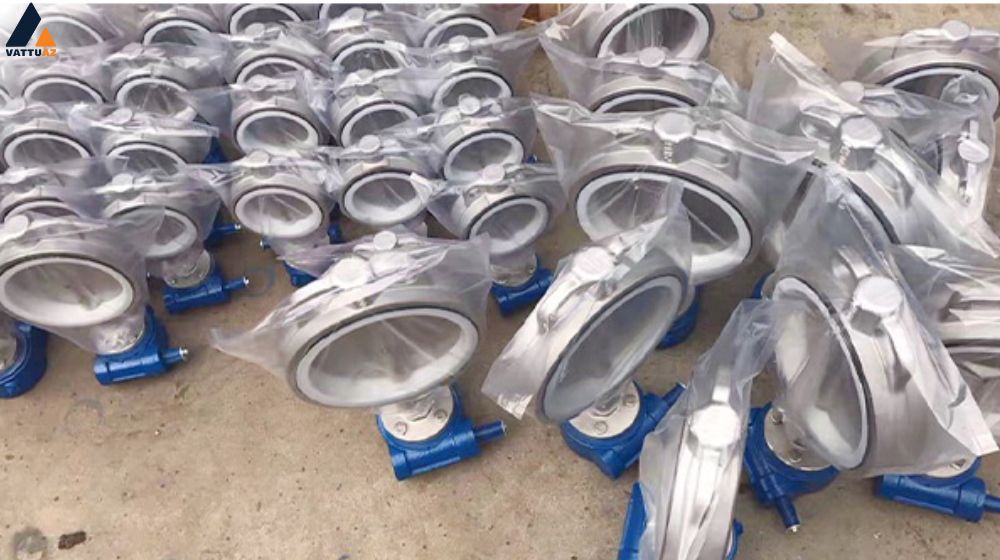

Van bướm inox DN65

van bướm inox dn65 là sản phẩm có vật liệu có độ bền cao và khả năng kháng lại nhiều loại hóa chất, axit. Van bướm inox dn65 – van có thể hoạt động được trong nhiều môi trường chứa hóa chất mà vẫn đảm bảo tuổi thọ van. Ngoài ra vật liệu này còn có khả năng chịu nhiệt tốt giúp nó có thể làm việc ở điều kiện nhiệt độ cao.

Van bướm DN65 thân gang cánh inox

Van cánh bướm thân gang cánh inox giúp tối ưu giá thành van mà vẫn giữ được công năng của nó. Gang là loại vật liệu có khả năng chống ăn mòn và độ cứng cao. Nhưng nhược điểm của nó là dễ bị oxy hóa. Chính vì vật thân van thường được sơn một lớp sơn tĩnh điện giúp hạn chế sự oxy hóa từ môi trường.

Phần đĩa gang được làm từ inox giúp gang có tuổi thọ cao hơn tránh được sự oxy hóa của dòng chảy đi qua van tới đĩa van.

Van bướm DN65 nhựa

Nhựa là loại vật liệu có giá thành rẻ đặc tính trơ với nhiều loại hóa chất, axit giống như van bướm inox dn65. Chính vì lý do này van bướm nhựa thường được sử dụng trong các môi trường hóa chất. Nhưng nhược điểm của nó là chịu nhiệt, chịu lực kém nên chỉ phù hợp với hệ thống áp lực nhỏ.

Phương pháp vận hành van bướm DN65

Van bướm DN65 có ba kiểu kết nối được sử dụng phổ biến nhất là kết nối kẹp, mặt bích và tai bích.

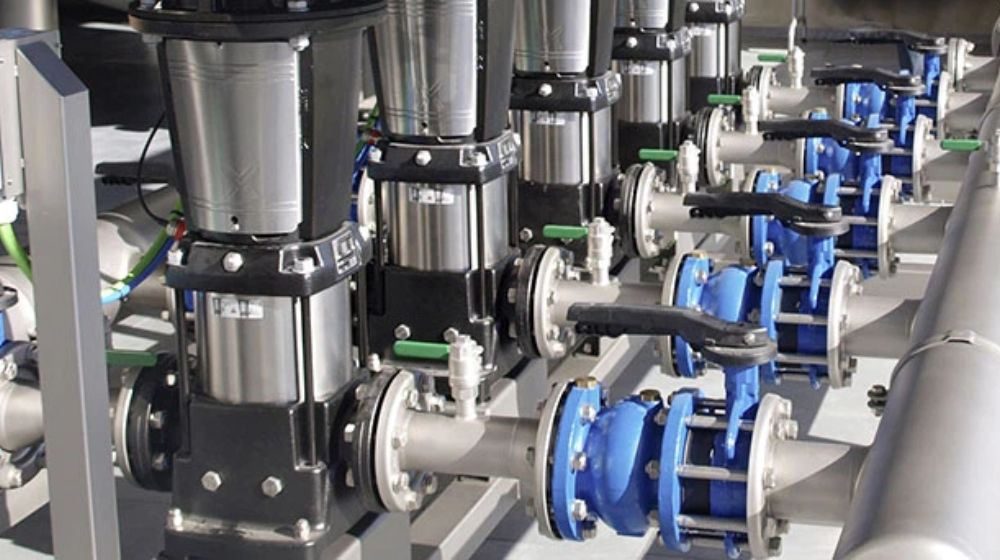

Kết nối kẹp

Van bướm DN65 kết nối với mặt bích bằng kiểu kết nối kẹp. Đây là kiểu kết nối đơn giản dựa vào lực siết giữa 2 mặt bích của hệ thống vào van, giúp cố định van. Được sử dụng phổ biến do kiểu kết nối này tương thích với nhiều tiêu chuẩn mặt bích.

Kết nối mặt bích của van bướm mặt bích van

Đây là kiểu kết nối cố định mặt bích van với mặt bích của đường ống bằng các bulong. Kiểu kết nối này có tính ổn định khả năng chịu được rung lắc nhẹ từ hệ thống. Chính vì thế mà nó thường được sử dụng trong các hệ thống công suất lớn.

Kết nối tai bích

Kiểu kết nối này không phổ biến trong thị trường van. Nó cũng được kết nối với hệ thống thông qua những bulong mà tai bích. Tai bích có nhiều kiểu dáng khác nhau nhưng chúng đều có mục đích kết nối van với hệ thống.

Một số loại van bướm DN65 phổ biến

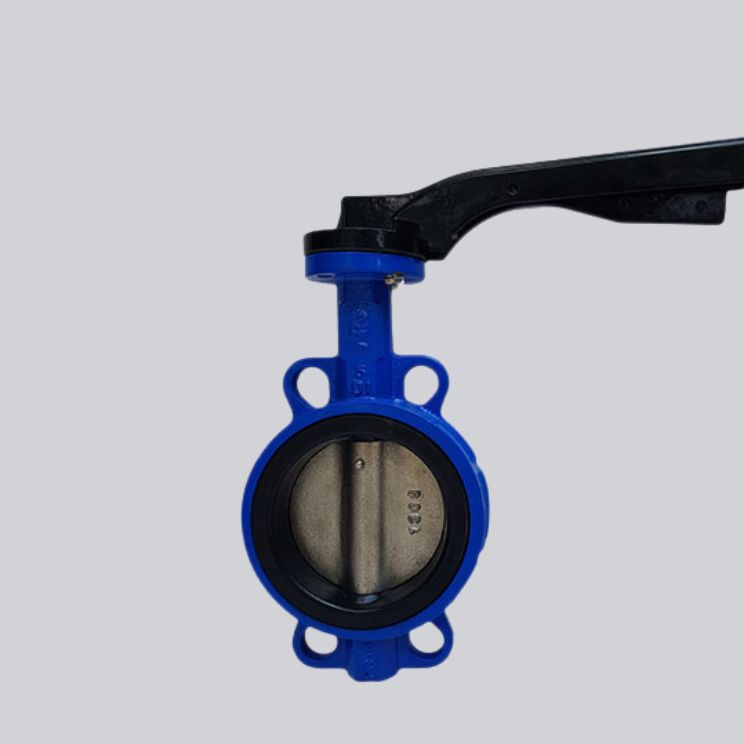

VAN BƯỚM TAY GẠT ARV – NHẬP KHẨU MALAYSIA

Nhãn hiệu: AUT
Kết nối: Kẹp / Wafer
Vận hành: Tay gạt
Thân van: Gang / Ductile Iron
Ty van: Inox / Stainless Steel
Đĩa van: Inox / Stainless Steel / Bronze
Đệm kín: EPDM / Synthetic Rubber
Áp lực làm việc: PN10 ~ PN16
Nhiệt độ làm việc: 70°C
Kích thước: DN50

VAN BƯỚM MẶT BÍCH WONIL – NHẬP KHẨU HÀN QUỐC

Nhãn hiệu: Wonil
Kết nối: Kẹp / Wafer
Vận hành: Tay quay
Thân van: Gang / GC200
Ty van: Inox / Stainless Steel
Đĩa van: Inox / Stainless Steel
Đệm kín: EPDM / SSC13
Áp lực làm việc: 0.98MPa / 1.6MPa
Nhiệt độ làm việc: 100°C
Kích thước: DN65

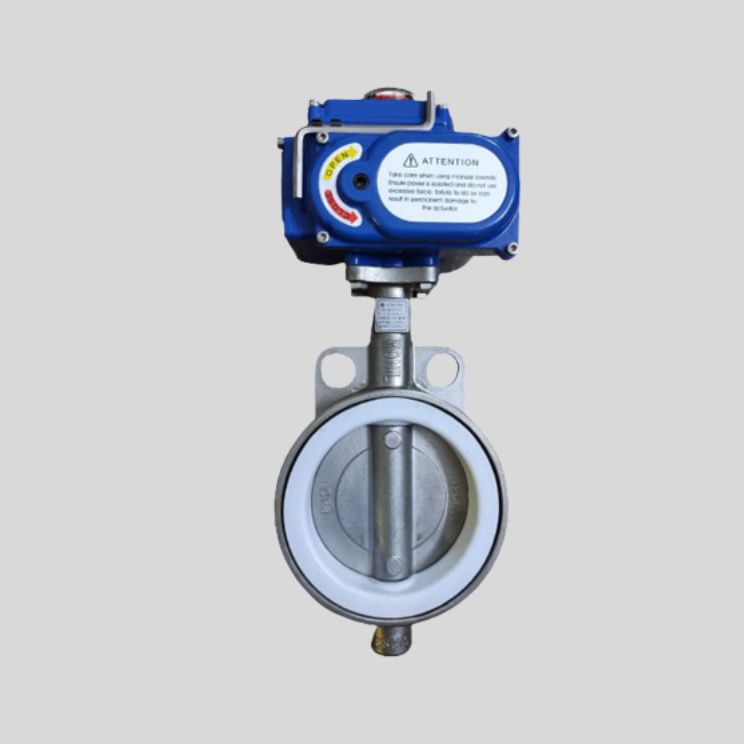

Van bướm điều khiển điện Kosaplus – nhập khẩu hàn quốc

Nhãn hiệu: Kosaplus
Kết nối: Kẹp / Wafer
Vận hành: Bộ điều khiển điện
Thân van: Inox / Stainless Steel
Ty van: Inox / Stainless Steel
Đĩa van: Inox / Stainless Steel
Đệm kín: PTFE / EPDM
Áp lực làm việc: PN16
Nhiệt độ làm việc:  80 ~ 150°C
Packing: NBR
Kích thước: DN65

van bướm tay quay Shinyi – nhập khẩu đài loan

Nhãn hiệu: ShinYi
Kết nối: Kẹp / Wafer
Vận hành: Tay quay
Thân van: Gang / Ductile Iron
Ty van: Inox / Stainless Steel
Đĩa van: Inox / Stainless Steel
Đệm kín: NBR / EPDM
Áp lực làm việc: PN16
Nhiệt độ làm việc: -10°C ~ 80°C
Kích thước: DN65

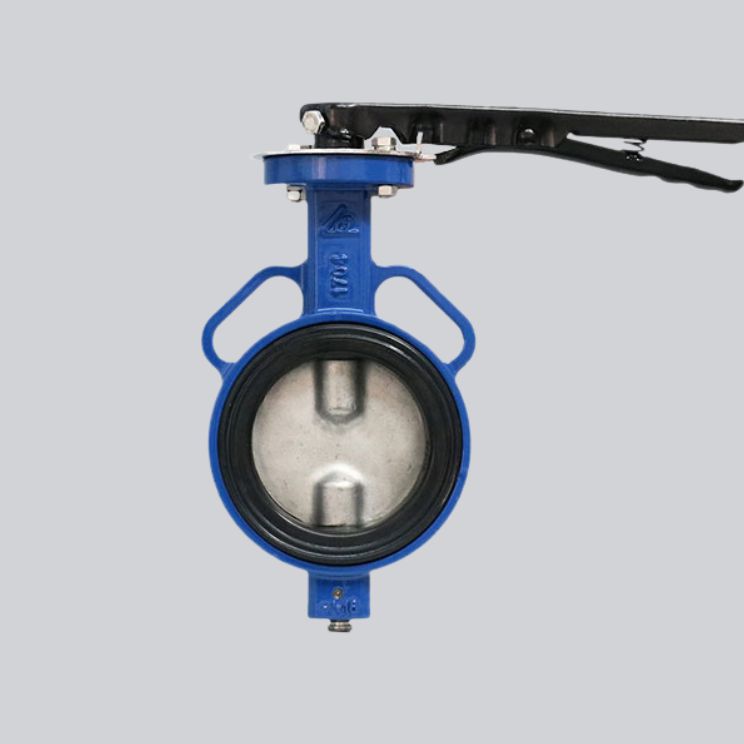

van bướm tay gạt ARV – nhập khẩu malaysia

Nhãn hiệu: ARV
Kết nối: Kẹp / Wafer
Vận hành: Tay gạt
Thân van: Gang / GGG50
Ty van: Inox / Stainless Steel
Đĩa van: Gang / GGG50
Đệm kín: NBR / EPDM
Áp lực làm việc: PN16 / Class150
Nhiệt độ làm việc: 80°C
Kích thước: DN65
