Sản phẩm: Van cổng ty chìm FIG01
THÔNG TIN SẢN PHẨM

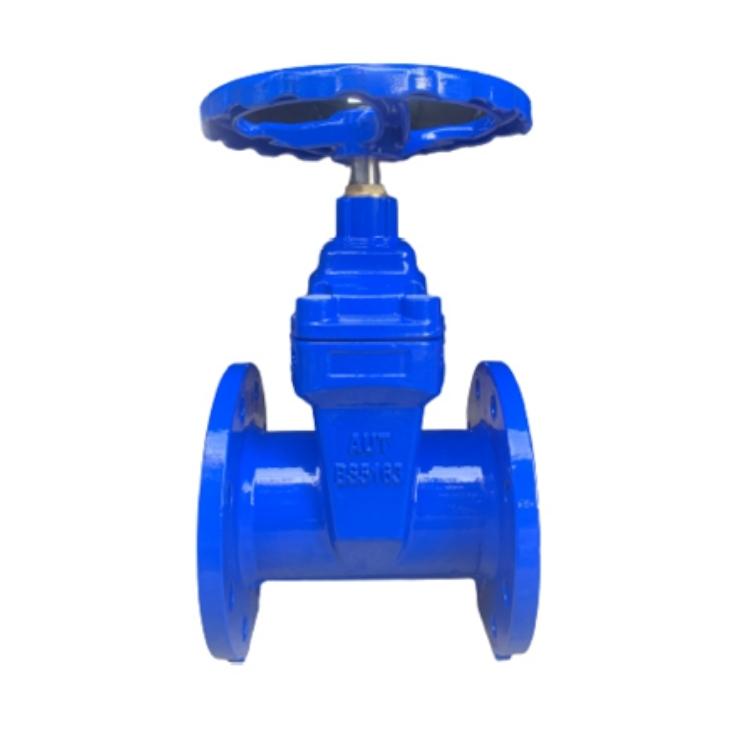

Van cổng ty chìm FIG01 thuộc dòng sản phẩm thương hiệu AUT đến từ Malaysia, dòng sản phẩm van cổng ty chìm có giá tốt được sử dụng nhiều tại hệ thống công nghiệp Đông Nam Á hiện nay
Thông số sản phẩm van cổng ty chìm FIG01
Sản phẩm van cổng AUT ty chìm là loại sản phẩm van có kích thước nhỏ gọn thích hợp với các hệ thống có hạn chế về diện tích vận hành. Sau đây là một vài thông số về sản phẩm mà bạn đọc có thể tham khảo:
Tên sản phẩm | Van cổng AUT |
Chất liệu | Gang cầu, gang dẻo, ty inox |
Kết nối | Mặt bích |
Kích thước | DN50 -600 |
Nhiệt độ làm việc | -10-80 độ C |
Nhiệt độ chịu | <450 độ C |
Áp lực làm việc | <16 bar |
Thêm | Sơn epoxy tĩnh điện |
Bảo hành | 12 tháng |
Cấu tạo sản phẩm van cổng ty chìm FIG01
Sản phẩm van cổng AUT có cấu tạo gồm: Thân van, đĩa van, ty van, bộ phận truyền động và một số bộ phận khác.
Vật liệu chính cấu thành sản phẩm là gang dẻo. Ngoài ra sản phẩm còn được sơn phủ bên ngoài 1 lớp epoxy tĩnh điện để tăng khả năng chống ăn mòn. Loại vật liệu này khiến sản phẩm có khả năng chống chịu được mức áp lực lớn cùng khả năng chống ăn mòn vượt trội. Độ bền của sản phẩm cũng được đánh giá khá cao.
STT | Tên bộ phận | Chất liệu | Tiêu chuẩn | Grade |
1 | Body | Ductile iron | BS 2789 | 500/7 |
2 | Wedge casting | Ductile iron | BS 2789 | 500/7 |
3 | Wedge rubber | Synthetic Rubber | BS 2494 | EPDM |
4 | Bonnet gasket | Synthetic Rubber | BS 2494 | EPDM |
5 | Stem Nut | Gunmetal | BS 1400 | LG2 |
6 | Stem | Stainless steel | BS 970 – part 1 | 431S29 |
7 | Bonnet | Ductile iron | BS 2789 | 500/7 |
8 | Bonnet Bolt | Carbon steel | BS 1769 | A3 |
9 | O-ring | Synthetic Rubber | BS 2494 | EPDM |
10 | O-ring | TFL | ||
11 | O-ring | Synthetic Rubber | BS 2494 | EPDM |
12 | Trust collar | Gunmetal | BS 1400 | LG2 |
13 | Collor guide | Gunmetal | BS 1400 | LG2 |
14 | O-ring | Synthetic Rubber | BS 2494 | EPDM |
15 | Bolt cover | NYL | ||
16 | Cap | Ductile iron | BS 2789 | 500/7 |
Thông số test sản phẩm van cổng ty chìm FIG01
Test | |||
Norminal Pressure | PN10 | PN16 | PN25 |
Shell pressure | 15bars | 24 bars | 37.5bars |
Seat pressure | 11 bars | 17.6bars | 27.5bars |
Nhiệt độ test | 70 °C |
Sản phẩm có thể an toàn với áp suất cao hơn áp suất định mức xong khuyến cáo chỉ sử dụng áp suất dưới mức áp suất định mức.
Thiết kế và chứng nhận của sản phẩm
Designs | |
1 | Design according to BS 5163:1994, TYPE A |
2 | Face to face according to ANSI B 16.10 |
3 | Flange drilled according to BS 4504 PN10, PN16, PN25 |
4 | Inspection and test according to BS 6755 |
5 | Internal and external coating by fusion bonded epoxy powder 250 micron thickness |
Kích thước sản phẩm
Van cổng ty chìm FIG01 có kích thước từ DN50 đến DN600. Một vài các thông tin chi tiết về kích thước về sản phẩm được thể hiện qua bảng dưới đây:
Dimensions | ||||||
DN | L | H | Dimensions of Flange ( PN10 / PN16 / PN25 ) | |||
Dia. of flange | Nos. of hole | Dia. of hole | P.C.D. | |||
PN10/PN16/PN25 | PN10/PN16/PN25 | PN10/PN16/PN25 | PN10/PN16/PN25 | |||
DN50 | 178 | 280 | 165/165/165 | 4/4/4 | 18/18/19 | 125/125/125 |
DN65 | 190 | 320 | 185/185/185 | 4/4/8 | 18/18/19 | 145/145/145 |
DN80 | 203 | 335 | 200 / 200 / 200 | 8/8/8 | 18/18/19 | 160/160/160 |
DN100 | 229 | 350 | 220 / 220 / 235 | 8/8/8 | 18/18/23 | 180/180/190 |
DN125 | 254 | 450 | 250 / 250 / 270 | 8/8/8 | 18/18/28 | 210/210/220 |
DN150 | 267 | 500 | 285 / 285 / 300 | 8/8/8 | 22 / 22 / 28 | 240 / 240 / 250 |
DN200 | 292 | 600 | 340 / 340 / 360 | 8/12/12 | 22 / 22 / 28 | 295/295/310 |
DN250 | 330 | 700 | 395/405/425 | 12/12/12 | 22/26/31 | 350 / 355 / 370 |
DN300 | 356 | 800 | 445 / 460 / 485 | 12/12/16 | 22 / 26 / 31 | 400/410/430 |
DN350 | 381 | 870 | 505 / 520 / 555 | 16/16/16 | 22 / 26 / 33 | 460/470/490 |
DN400 | 406 | 950 | 565 / 580 / 620 | 16/16/16 | 26 / 30 / 36 | 515/525/550 |
DN450 | 432 | 1100 | 615/640/670 | 20 / 20 / 20 | 26 / 30 / 36 | 565 / 585 / 600 |
DN500 | 457 | 1250 | 670/715/730 | 20 / 20 / 20 | 26 / 34 / 36 | 615/650/660 |
DN600 | 508 | 1400 | 780 / 840 / 845 | 20 / 20 / 20 | 30 / 36 / 39 | 725 / 770 / 770 |
Ưu nhược điểm của van cổng ty chìm FIG01
Ưu điểm của sản phẩm
- Vận hành của sản phẩm tương đối đơn giản, tốn rất ít năng lượng
- Độ bền khá cao, ít phải đưa đi bảo trì
- Có thể lưu thông dòng chảy qua cả 2 chiều rất tiện lợi
- Phần trục ty nằm trong nên khá tiết kiệm diện tích
- Áp suất và lưu lượng khi dòng lưu chất hoạt động trong van khá ổn định
Nhược điểm của sản phẩm
- Tốc độ đóng mở khá mất thời gian nên không thích hợp dùng trong các hệ thống đóng mở thường xuyên
- Không được sử dụng để điều tiết dòng lưu chất vì có thể gây cong vênh đĩa van
- Chi phí sửa chữa cao, tốn thời gian công sức
- Xảy ra hiện tượng rung lắc cũng như tiếng ồn khi chưa đóng kín đĩa van
- Do trục van nằm trong nên khó quan sát được trạng thái đóng mở của van bằng mắt thường
Van cổng ty chìm FIG01 – 1 sản phẩm từ thương hiệu AUT – Malaysia
Với 15 năm kinh nghiệm thành lập và phát triển, thương hiệu AUT đã trở thành một thương hiệu bảo chứng bởi nhiều sản phẩm đảm bảo về chất lượng. Chúng vượt qua những tiêu chuẩn khắt khe như ISO, BS, JIS, … và được phân phối trên khắp các quốc gia Châu Á.
Mua van cổng ty chìm FIG01 ở đâu chính hãng? Giá tốt?
Tự hào là một nhà phân phối chính hãng các sản phẩm của thương hiệu AUT từ nhiều năm nay, Vattuaz.vn chắc chắn có thể cung cấp cho bạn những sản phẩm chất lượng cùng giá cạnh tranh nhất trên thị trường. Đến với Vattuaz.vn bạn sẽ trải nghiệm những chính sách mua hàng vô cùng ưu đãi cùng dịch vụ tư vấn tận tâm bởi đội ngũ bán hàng đã được đào tạo bài bản về chuyên môn. Khi mua hàng tại Vattuaz.vn, bạn sẽ được:
- Bảo hành sản phẩm trong vòng 1 năm sử dụng
- Cam kết hàng chính hãng
- Cam kết sản phẩm mới 100%
- Sản phẩm cung cấp đầy đủ giấy tờ: VAT, chứng nhận CO CQ
- Nhận giao hàng toàn quốc
Lựa chọn mua hàng tại Vattuaz.vn nhất định sẽ là sự lựa chọn đáng giá của bạn.
